Kablolar üniteden yönlendirilirken montaj deliğinde bir kablo
borusu koruma rakoru (PG-parçaları) takılabilir. (Bkz. şekil 3)
1
Kablo
2
Rakor
3
Somun
4
Çerçeve
5
Hortum
A
İç
B
Dış
Bir kablo borusu kullanmadığınız zaman, montaj deliği kenarının
kabloları kesmesini önlemek için kabloları vinil borular ile
koruyun.
Elektrik tesisatı işlemleri için elektrik kablo şemasını izleyin.
Kapak düzgün bir şekilde oturacak şekilde kablolara biçim verin
ve kapağı sıkıca sabitleyin.
Güç besleme kabloları ve üniteler arası kabloların
döşenmesinde dikkat edilecekler

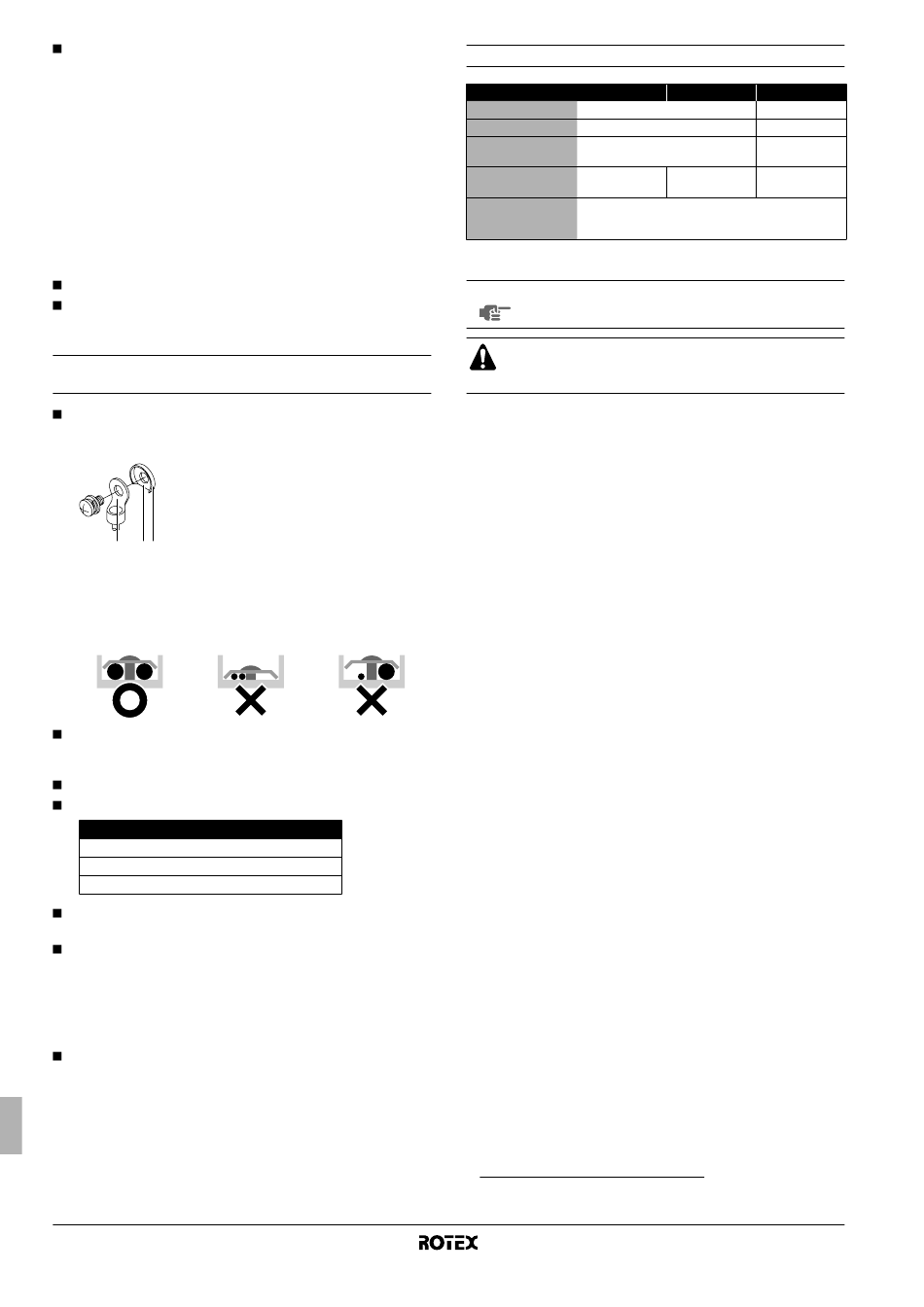

Güç besleme terminal bloğuna bağlantı için yuvarlak sıkıştırma
stilinde terminal kullanın. Elde olmayan nedenlerle kullanılama-
ması halinde mutlaka aşağıdaki yönergeye uyun.
1
Kablo pabucu
2
Kesilip çıkarılmış kesit
3
Kenarı kıvrık rondela
1
2 3
-
Aynı güç besleme terminaline farklı ebatta kablolar
bağlamayın. (Bağlantıdaki gevşeklik aşırı ısınmaya neden
olabilir.)
-
Aynı boyuttaki kabloları bağlarken, aşağıdaki şekle göre
takın.
Terminal vidalarını sıkmak için uygun tornavidayı kullanın.
Küçük tornavidalar vida başına zarar verebilir ve uygun sıkmaya
engel olur.
Terminal vidalarının aşırı sıkılması vidalara zarar verebilir.
Terminal vidalarının sıkma torkları için aşağıdaki tabloya bakın.
Sıkma torku (N•m)
M4 (X1M)
M5 (X1M)
M5 (TOPRAK)
İç ünitenin kablo tesisatı vs. için, iç üniteyle birlikte verilen
montaj kılavuzuna bakın.
Güç besleme hattına bir toprak kaçağı devre kesici ile sigorta
bağlayın. (Bkz. şekil 6)
1
Toprak kaçağı devre kesici
2
Sigorta
3
Uzaktan kumanda
Kablo tesisatında, belirtilen kabloların kullanıldığından emin
olun, eksiksiz bağlantılar uygulayın ve terminallere dış
kuvvetlerin etki etmemesi için kabloları sabitleyin.
Montaj kılavuzu
13
1,2~1,8
2,0~3,0
3,0~4,0
Standart kablo elemanlarının spesifikasyonları
RRHQ_V3
Faz ve frekans
Gerilim
220~240 V
Önerilen saha
sigortası
Minimum devre
28,2 A
(a)
amperleri
Üniteler arasındaki
kablo tesisatının
Minimum kablo kesiti 2,5 mm
kablo tipi
(a) Belirtilen değerler maksimum değerlerdir (tam değerler için iç ünite ile birleştirme
elektrik verilerine bakın).
NOT
Tüm kabloları ve kablo ebatlarını ilgili yerel ve ulusal
düzenlemelere göre seçin.
Elektrik işi tamamlandıktan sonra, her bir elektrik
parçasının ve elektrik aksam kutusu içindeki terminalin
sıkıca bağlandığını doğrulayın.
V3 modelleri için: EN/IEC 61000-3-12
Kablo bağlantıları şeması, ünitenin ön panelinin iç tarafında
bulunabilir.
(1) Her bir fazda >16 A ve ≤75 A giriş akımı ile kamuya açık düşük akımlı
sistemlere bağlanan ekipman tarafından üretilen harmonik akımlar için
sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
