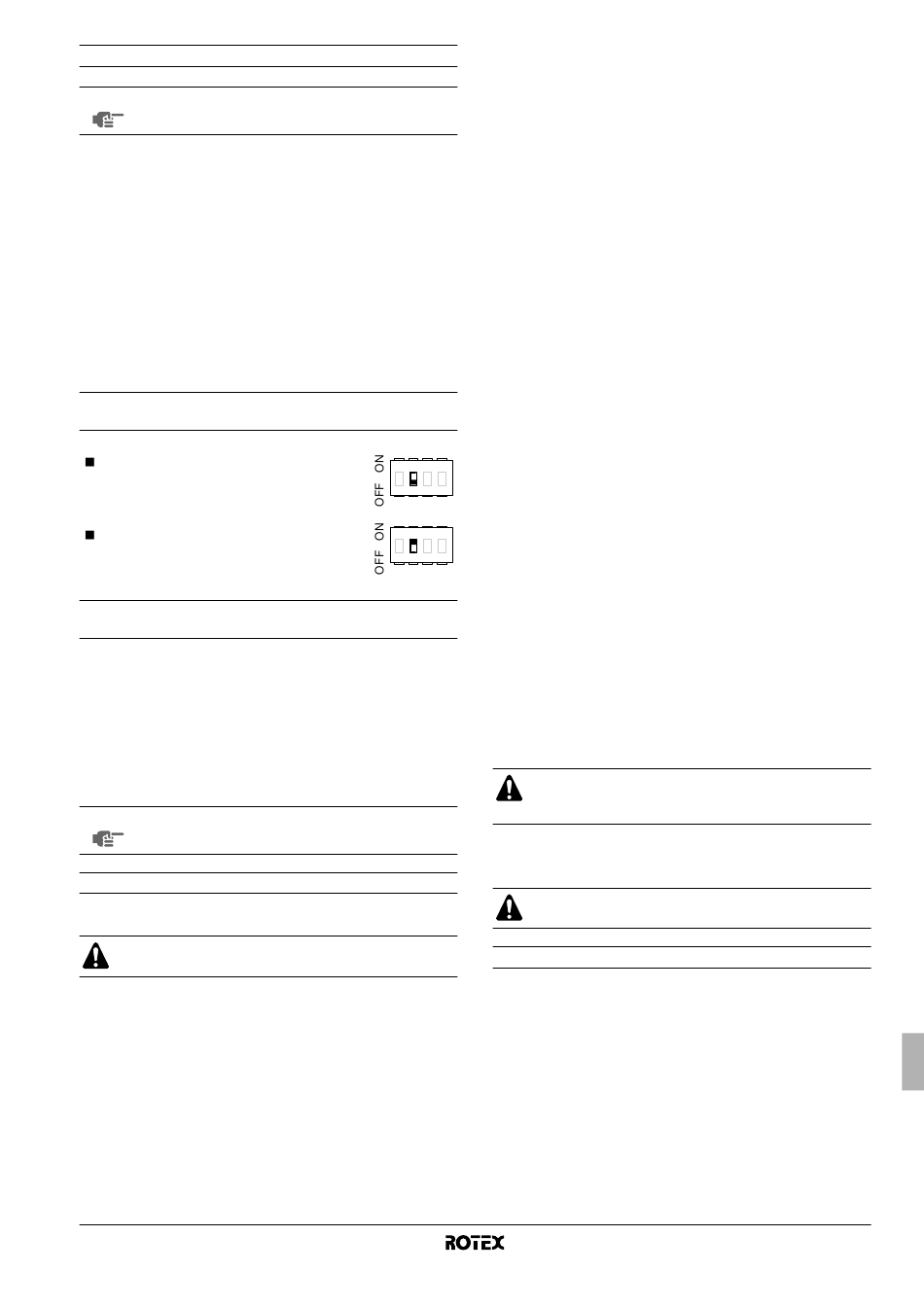

Configuração do funcionamento da bomba
NOTA
Para regular a velocidade da bomba, consulte
"Regulação da velocidade da bomba" na página 23.
Sem termóstato de divisão
Quando não está ligado nenhum termóstato à unidade, o funciona-
mento da bomba é determinado pela temperatura de saída da água.
Para forçar a bomba a trabalhar continuamente, quando não está
ligado nenhum termóstato de divisão, proceda da seguinte forma:
- ligue o interruptor de configuração SS2-3;
- curto-circuite os terminais 1-2-4, na placa de bornes da
caixa de distribuição.
Com termóstato de divisão
Se estiver ligado à unidade um termóstato, a bomba trabalha
continuamente sempre que houver um pedido de aquecimento ou de
refrigeração proveniente do termóstato.
Configuração da instalação do tanque de água quente
doméstica
Quando não está instalado nenhum tanque
de água quente doméstica, o interruptor
SS2-2 deve estar na
(predefinição).
Quando está instalado um tanque de água
quente doméstica, o interruptor SS2-2 deve
estar na posição ON.
Arranque inicial com baixa temperatura ambiente
exterior
Durante o arranque inicial e quando a temperatura da água está
baixa, é importante aquecer a água gradualmente. Se tal não se
verificar, podem surgir rachas nos chãos de cimento, devido às
mudanças bruscas de temperatura. Contacte o responsável pela
execução técnica da betonagem do edifício, para mais informações.
Para tal, a temperatura mais baixa regulada para a saída da água
pode descer para um valor entre 15°C e 25°C, regulando o ajuste
local [9-01] (limite inferior para o ponto de regulação em
aquecimento). Consulte "Regulações locais" na página 23.
O aquecimento entre 15°C e 25°C é efectuado apenas
NOTA
pelo aquecedor de reserva.
Verificações prévias
Verificações antes do arranque inicial
Desligue a fonte de alimentação antes de efectuar
quaisquer ligações.
Após a instalação da unidade, verifique o seguinte antes de ligar o
disjuntor do circuito:
1 Ligações eléctricas locais
Certifique-se de que as ligações eléctricas locais entre o quadro
eléctrico local, a unidade e as válvulas (quando existem), entre
a unidade e o termóstato da divisão (se existir), e entre a
unidade e o tanque de água quente doméstica foram
efectuadas segundo as instruções constantes da secção
"Ligações eléctricas locais" na página 14, segundo os
esquemas eléctricos e em conformidade com os regulamentos
europeus e nacionais.
R(D/B)LQ011~016AA6V3+W1
Unidade para o sistema de bomba de calor ar/água
4PW53149-1
1 2 3 4
posição OFF
1 2 3 4
2 Fusíveis ou dispositivos de protecção
Verifique se os fusíveis ou os dispositivos locais de protecção
apresentam as dimensões e o tipo especificados na secção
"Especificações técnicas" na página 36. Assegure-se de não
terem sido feitas derivações a nenhum fusível ou dispositivo de
protecção.
3 Disjuntor do aquecedor de apoio F2B
Não se esqueça de ligar o disjuntor do aquecedor de apoio F2B,
na caixa de distribuição (só nas unidades onde estiver instalado
o tanque opcional de água quente doméstica).
4 Ligação à terra
Assegure-se de que os fios de ligação à terra foram adequada-
mente ligados e de que os terminais de terra estão bem
apertados.
5 Ligações internas
Verifique visualmente se existem ligações soltas ou componen-
tes eléctricos danificados na caixa de distribuição.
6 Fixação
Verifique se a unidade está devidamente fixa, para evitar ruídos
e vibrações anormais após o arranque.
7 Equipamento danificado
Verifique se existem componentes danificados ou tubos
estrangulados no interior da unidade.
8 Fugas de refrigerante
Verifique se existem fugas de refrigerante no interior da
unidade. Se tal acontecer, contacte o representante local do
equipamento.
9 Tensão da fonte de alimentação
Verifique a tensão da fonte de alimentação no painel de
alimentação local. A tensão tem de corresponder à indicada na
placa de especificações da unidade.
10 Válvula de purga de ar
Certifique-se de que a válvula de purga de ar está aberta (dê-
lhe pelo menos 2 voltas).
11 Válvula de segurança
Verifique se o reservatório do aquecedor de reserva está repleto
de água, utilizando a válvula de segurança. Deve purgar água,
não ar.
Se utilizar o sistema sem que o reservatório do aquecedor
de reserva esteja repleto de água, danificará o aquecedor
de reserva!
12 Válvulas de fecho
Certifique-se de que as válvulas de fecho estão completamente
abertas.
A utilização do sistema com as válvulas fechadas provoca
danos à bomba!

Ligar a unidade

Quando se liga a fonte de alimentação da unidade, a interface de
utilizador apresenta a indicação "88" durante a inicialização, que
pode durar até 30 segundos. Durante este processo, não é possível
utilizar a interface de utilizador.
