Só para unidades do tipo Y1 (3~)
[6-04]=1
L1 L2L3 N
1
1
2 S1S
3
2 L1 L2L3 N
1
S1S
2
3
L1 L2L3 N
3
1
2 S1S
3
6
3
L1 L2 L3 N X1M

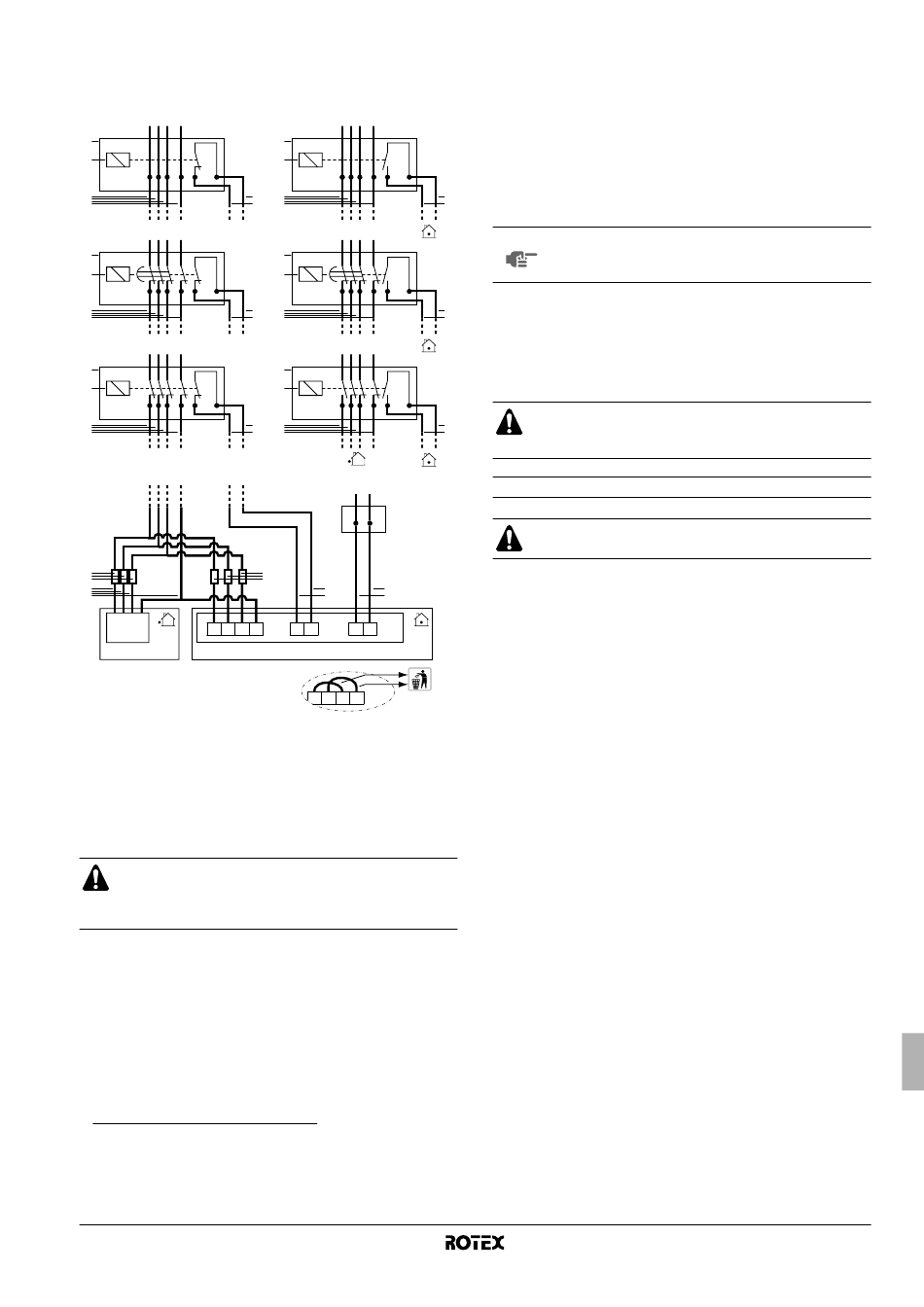

1 Caixa de distribuição com tarifário bonificado
2 Receptor que controla o sinal da empresa distribuidora de
energia eléctrica
3 Fornecimento de energia com tarifário bonificado
4 Contacto isento de tensão para a unidade interior
5 Alimentação no tarifário normal por kWh
6 Fusível (fornecimento local)
Em instalações com alimentação eléctrica em tarifário
bonificado, remova as pontes de ligações eléctricas do
X2M antes de instalar a alimentação com tarifário normal
por kWh.
Quando a unidade de exterior é ligada a uma fonte de alimentação
com tarifário bonificado, o contacto isento de tensão do receptor que
controla o sinal do tarifário bonificado, fornecido pela empresa
distribuidora de energia eléctrica, tem de ser ligado às braçadeiras 7
e 8 do X3M (como se mostra na figura anterior).
Se o parâmetro [6-04]=1 quando o sinal do tarifário bonificado é
enviado pela empresa distribuidora de energia eléctrica, o contacto
abre-se e a unidade entra em modo de desactivação forçada
Se o parâmetro [6-04]=2 quando o sinal do tarifário bonificado é
enviado pela empresa distribuidora de energia eléctrica, o contacto
fecha-se e a unidade entra em modo de desactivação forçada
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade retoma
o funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte a regulação local "[8] Configuração de opção,
[8-01]" na secção "Regulações locais" na página 18.
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade retoma o
funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte a regulação local "[8] Configuração de opção,
[8-01]" na secção "Regulações locais" na página 18.
RKHBRD011~016AAV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW55786-1
[6-04]=2
L1 L2L3 N
1
1
2 S1S
4 3
2 L1 L2L3 N
1
S1S
2
4 3
L1 L2L3 N
3
1
2 S1S
4 3
L N
6
4 5
X1M 7 8 X3M 8 9 X2M
7 8 9 10 X2M
(1)
.
(2)
Tipo 1
Este tipo de tarifários bonificados não interrompe o fornecimento de
energia.
Tipo 2
Este tipo de tarifários bonificados interrompe o fornecimento de
energia após um certo espaço de tempo.
Tipo 3
Este tipo de tarifários bonificados interrompe imediatamente o
4
fornecimento de energia.
Nos casos
NOTA
interrompem o fornecimento de energia., a unidade
será forçada a desligar-se.
4
A
RRANQUE E CONFIGURAÇÃO
A unidade interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às características do utilizador.
É importante que todas as informações desta secção
4
sejam lidas em sequência pelo instalador e que o sistema
seja configurado em conformidade.
Verificações prévias
Desligue a fonte de alimentação antes de efectuar
quaisquer ligações.
Após a instalação da unidade, verifique os seguintes pontos:
1 Ligações eléctricas locais
Certifique-se de que as ligações eléctricas locais foram
efectuadas de acordo com as instruções constantes da secção
"Instalação eléctrica" na página 13, segundo os esquemas
eléctricos e em conformidade com os regulamentos europeus e
nacionais.
2 Fusíveis e dispositivos de protecção
Verifique se os fusíveis e outros dispositivos locais de protecção
apresentam as dimensões e o tipo especificados na secção
"Especificações eléctricas" na página 37. Assegure-se de não
terem sido feitas derivações a nenhum fusível ou dispositivo de
protecção.
3 Ligação à terra
Assegure-se de que os fios de ligação à terra foram adequada-
mente ligados e de que os terminais de terra estão bem
apertados.
4 Ligações internas
Verifique visualmente a caixa de distribuição e o interior da uni-
dade, para detectar ligações soltas ou componentes eléctricos
danificados.
5 Instalação
Verifique se a unidade está devidamente instalada, para evitar
ruídos e vibrações anormais após o arranque.
6 Equipamento danificado
Verifique se existem componentes danificados ou tubos
estrangulados no interior da unidade.
7 Fugas de refrigerante
Verifique se existem fugas de refrigerante no interior da
.
unidade. Se tal acontecer, contacte o representante local do
equipamento.
Não toque no refrigerante que se tenha escapado pelas
conexões dos tubos.
Este pode provocar queimaduras de frio.
de tarifários bonificados que
