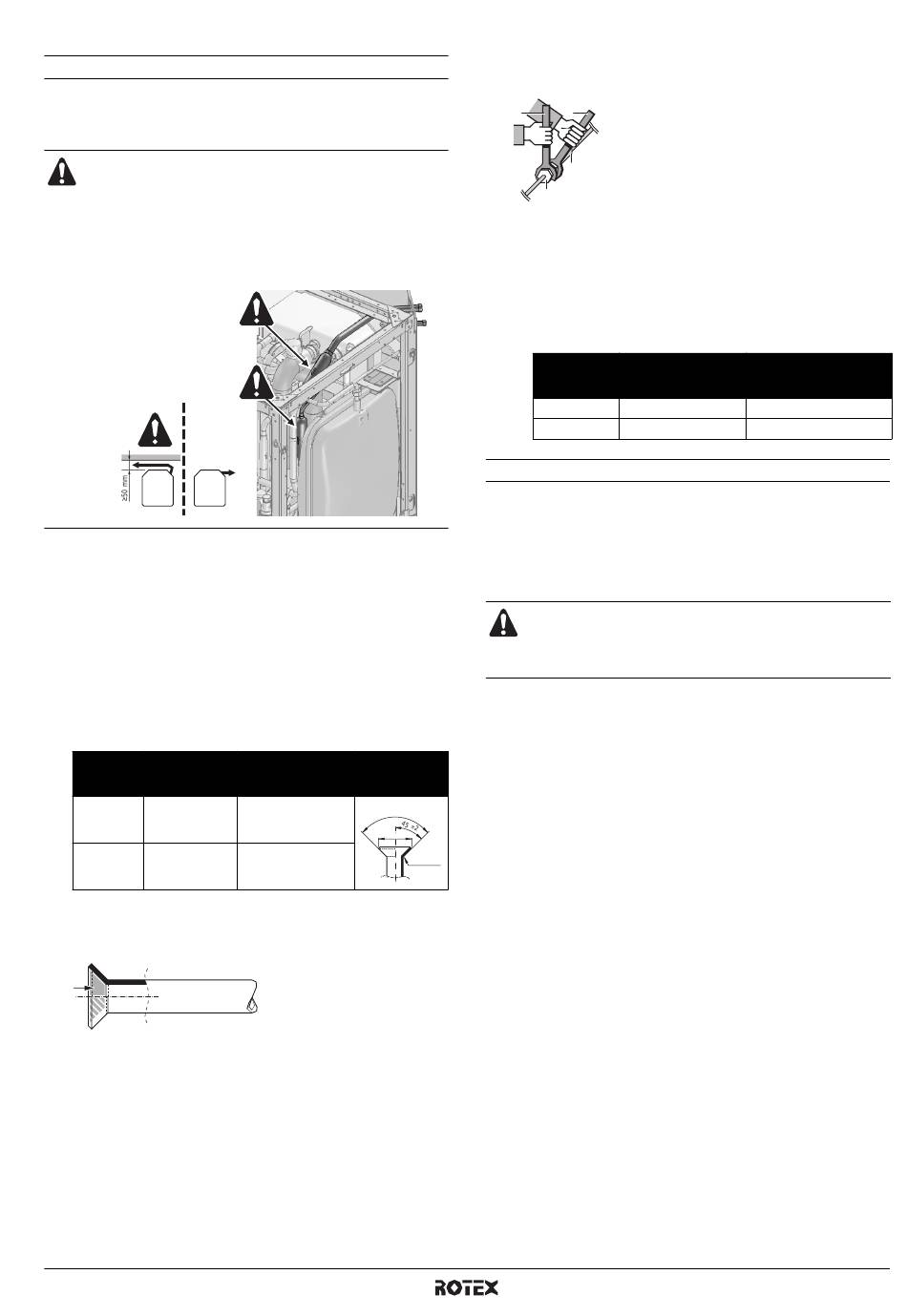

RANCHEMENT DES TUYAUTERIES
Travaux sur les tuyaux de réfrigérant
Pour toutes les directives, instructions et spécifications relatives aux
tuyauteries de réfrigérant entre l'unité intérieure et l'unité extérieure,
se reporter au manuel d'installation de l'unité extérieure.
I
Avant le brasage, protéger l'intérieur de l'unité contre
tout dommage provoqué par la flamme du brasage.
I
Lors du brasage des raccords de réfrigérant, veiller à
refroidir les filtres réfrigérants du circuit R410A (avec
un chiffon trempé dans l'eau froide) à l'intérieur de
l'unité. Pour connaître l'emplacement des filtres
réfrigérants, se reporter à la figure ci-dessous.
Directives pour la connexion des évasements
I
Les évasements ne doivent pas être réutilisés. En refaire de
nouveaux pour éviter les fuites.
I
Utiliser un coupe-tubes et un outil pour évasement adapté au
réfrigérant utilisé.
I
Utiliser uniquement les écrous évasés recuits accompagnant
l'unité. L'utilisation d'écrous évasés différents peut provoquer la
fuite de réfrigérant.
I
Se reporter au tableau des dimensions d'évasements et des
couples de serrage (trop de serrage entraînera un éclatement
de l'évasement).
Taille des
tuyaux
Couple de
(mm)
serrage (N•m)
Ø9,5
33~39
Ø15,9
63~75
I
Au moment de placer le boulon du raccord, enduire sa surface
interne d'huile volatile (éther ou ester), puis donner 3 ou 4 tours
à la main avant de le serrer fermement.
RKHBRD011~016ADV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4P403581-1 – 2015.04
Dimensions
Forme de
d'évasement A
l'évasement
(mm)
(mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
I
Lors du desserrage d'un écrou évasé, utiliser toujours deux clés
ensemble.
Lors du raccordement du tuyau, utiliser toujours une clé à vis et
une clé dynamométrique ensemble pour serrer l'écrou évasé
afin d'éviter qu'il se fissure et présente une fuite.
4
2
1
2
3
1
4
3
Non recommandé, uniquement en cas d'urgence.
Si vous êtes amené à raccorder un tuyau sans clé dynamo-
métrique, suivre la méthode d'installation ci-dessous:
I Serrer l'écrou évasé à l'aide de la clé jusqu'à ce que le
couple de serrage augmente soudainement.
I A partir de cette position, serrer davantage l'écrou évasé
selon l'angle illustré ci-dessous:
Angle de serrage
Taille des
supplémentaire
tuyaux (mm)
Ø9,5
Ø15,9
Travaux sur les tuyaux d'eau
Vérification du circuit d'eau
Les appareils sont équipés d'une entrée et d'une sortie d'eau
destinées à être raccordées à un circuit d'eau. Ce circuit doit être
monté par un technicien qualifié et doit obéir à toutes les
réglementations nationales et européennes appropriées.
L'unité ne doit être utilisée que dans un réseau d'alimenta-
tion en eau fermé. L'application dans un réseau d'alimenta-
tion en eau ouvert conduit à une corrosion excessive de la
tuyauterie d'eau.
Avant de poursuivre l'installation de l'appareil, vérifiez les points
suivants:
I
La pression d'eau maximum est de 4 bar.
I
La température d'eau maximum est de 85°C.
I
Les robinets de vidange doivent être prévus à tous les points
bas du système pour permettre une vidange complète du circuit
pendant la maintenance.
Une vanne de vidange est prévue dans l'unité pour purger l'eau
du circuit d'eau de l'unité intérieure.
I
Veiller à vidanger correctement la soupape de décharge de
pression pour éviter tout contact de l'eau avec les composants
électriques.
I
Des purgeurs d'air doivent être prévus à tous les points
supérieurs du système. Ils doivent être situés à des endroits
facilement accessibles pour l'entretien. Une purge d'air
automatique est prévue à l'intérieur de l'unité intérieure. Vérifier
que ce purgeur n'est pas trop serré de sorte que l'évacuation
d'air automatique dans le circuit d'eau reste possible.
I
Veiller à ce que les composants installés dans la tuyauterie
fournie sur place puissent résister à la pression et à la
température d'eau.
I
Toujours utiliser des matériaux qui sont compatibles avec l'eau
utilisée dans le système et avec les matériaux utilisés sur l'unité
intérieure.
Raccord de tuyaux
Clé à vis
Ecrou évasé
Clé dynamométrique
Longueur de bras
recommandée pour la clé
(degrés)
(mm)
60~90
±200
30~60
±300
