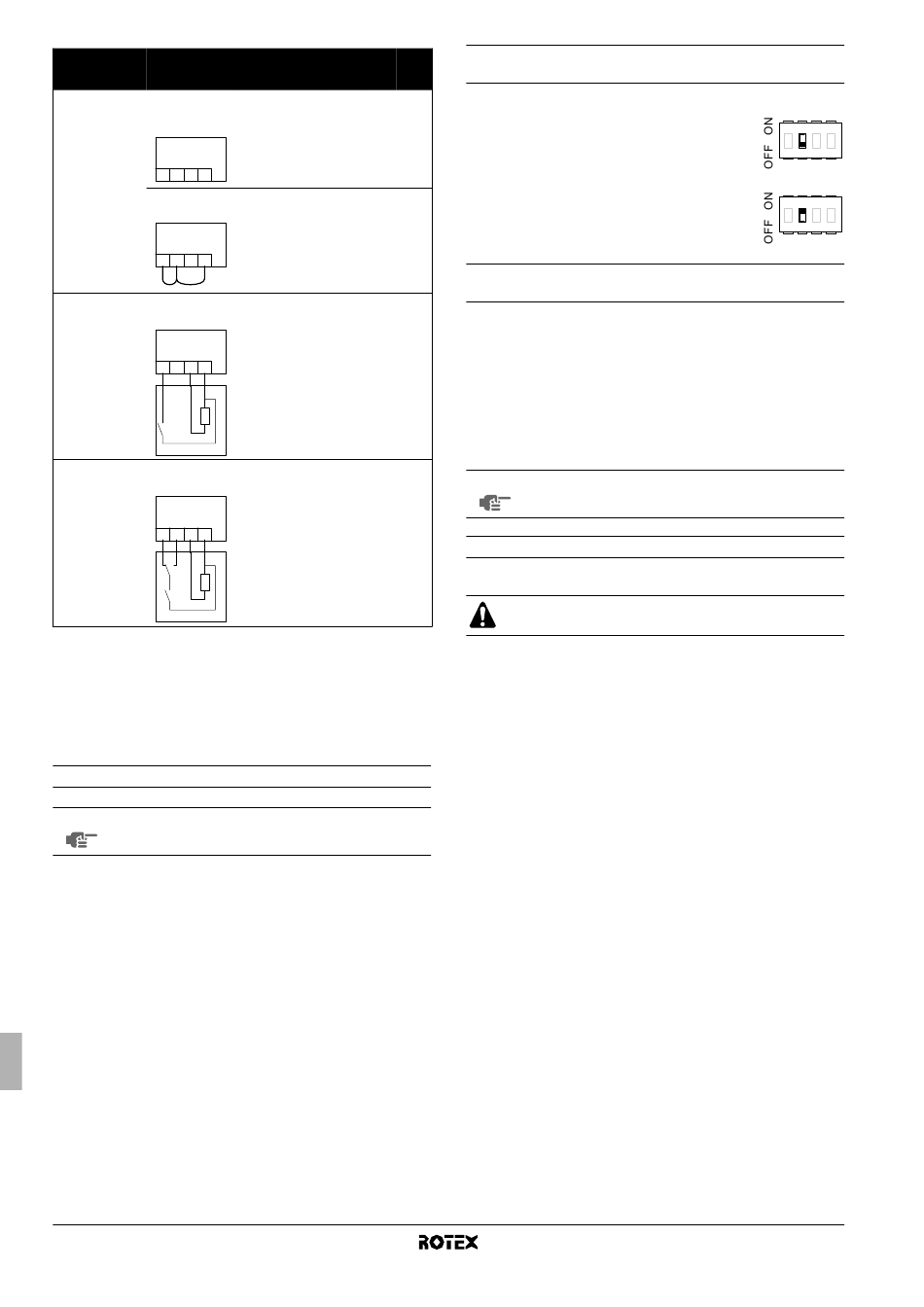

Termóstato Configuração
Sem termóstato • SS2-3 = OFF
• cabos:
(nenhum)
X2M
H C L N
1 2 3 4
• SS2-3 = ON
• cabos:
X2M
H C L N
1 2 3 4
Termóstato só • SS2-3 = ON
• cabos:
de aquecimento
X2M
H C L N
1 2 3 4
th
Termóstato com • SS2-3 = ON
• cabos:
comutação entre
aquecimento e
refrigeração X2M
H C L N
1 2 3 4
H C
th
th =
C =
H =
L, N =
(a) A bomba pára quando a climatização (aquecimento/refrigeração) é desligada ou
quando a água atinge a temperatura desejada, previamente regulada na
interface de utilizador. Quando a climatização é ligada, a bomba trabalha durante
3 minutos, de 5 em 5 minutos, para verificar a temperatura da água.
Configuração do funcionamento da bomba
NOTA
Para regular a velocidade da bomba, consulte
"Regulação da velocidade da bomba" na página 18.
Sem termóstato de divisão
Quando não está ligado nenhum termóstato à unidade interior, o
funcionamento da bomba é determinado pela temperatura de saída
da água.
Para forçar a bomba a trabalhar continuamente, quando não está
ligado nenhum termóstato de divisão, proceda da seguinte forma:
- ligue o interruptor de configuração SS2-3;
- curto-circuite os terminais 1-2-4, na placa de bornes da
caixa de distribuição.
Com termóstato de divisão
Se estiver ligado à unidade interior um termóstato, a bomba trabalha
continuamente sempre que houver um pedido de aquecimento ou de
refrigeração proveniente do termóstato.
Manual de instalação
17
Funciona-
mento da
y y = = p p p p r r r r
y y = =
bomba
determinado IU IU IU
pela tempera-
tura de saída
(a)
da água
ligada durante IU IU IU
a refrigeração
ou aqueci-
mento do
ambiente
y
( )
ligada quando T — —
há um pedido
de aqueci-
mento por
parte do
termóstato da
divisão
ligada quando T T —
há um pedido
de aqueci-
mento ou de
refrigeração
por parte do
termóstato da
divisão
Contacto do termóstato
Contacto de refrigeração
Contacto de aquecimento
230 V CA
Configuração da instalação do tanque de água quente
doméstica
■
Quando não está instalado nenhum tanque
de água quente doméstica, o interruptor
SS2-2 deve estar na
(predefinição).
■
Quando está instalado um tanque de água
quente doméstica, o interruptor SS2-2 deve
estar na posição ON.
Arranque inicial com baixa temperatura ambiente
exterior
Durante o arranque inicial e quando a temperatura da água está
baixa, é importante aquecer a água gradualmente. Se tal não se
verificar, podem surgir rachas nos chãos de cimento, devido às
mudanças bruscas de temperatura. Contacte o responsável pela
execução técnica da betonagem do edifício, para mais informações.
Para tal, a temperatura mais baixa regulada para a água pode
descer para um valor entre 15°C e 25°C, regulando os ajustes locais
[9-01] (limite inferior para o ponto de regulação em aquecimento).
Consulte "Regulações locais" na página 18.
NOTA O aquecimento entre 15°C e 25°C é efectuado apenas
pelo aquecedor de reserva.
Verificações prévias
Verificações antes do arranque inicial
Desligue a fonte de alimentação antes de efectuar
quaisquer ligações.
Após a instalação da unidade, verifique o seguinte antes de ligar o
disjuntor do circuito:
1 Ligações eléctricas locais
Certifique-se de que as ligações eléctricas locais entre o quadro
eléctrico local e a unidade interior, entre a unidade de exterior e
a unidade de interior, entre a unidade de interior e as válvulas
(quando existem), entre a unidade interior e o termóstato da
divisão (se existir), e entre a unidade interior e o tanque de água
quente doméstica foram efectuadas segundo as instruções
constantes da secção "Ligações eléctricas locais" na página 12,
segundo os esquemas eléctricos e em conformidade com os
regulamentos europeus e nacionais.
2 Fusíveis ou dispositivos de protecção
Verifique se os fusíveis ou os dispositivos locais de protecção
apresentam as dimensões e o tipo especificados na secção
"Especificações técnicas" na página 30. Assegure-se de não
terem sido feitas derivações a nenhum fusível ou dispositivo de
protecção.
3 Disjuntor do aquecedor de apoio F2B
Não se esqueça de ligar o disjuntor do aquecedor de apoio F2B,
na caixa de distribuição (só nas unidades onde estiver instalado
o tanque opcional de águas quentes domésticas).
4 Ligação à terra
Assegure-se de que os fios de ligação à terra foram adequada-
mente ligados e de que os terminais de terra estão bem
apertados.
5 Ligações internas
Verifique visualmente se existem ligações soltas ou componen-
tes eléctricos danificados na caixa de distribuição.
6 Fixação
Verifique se a unidade está devidamente fixa, para evitar ruídos
e vibrações anormais após o arranque.
Unidade interior para o sistema de bomba de calor ar/água
1 2 3 4
posição OFF
1 2 3 4
