RKBUHAA6W1

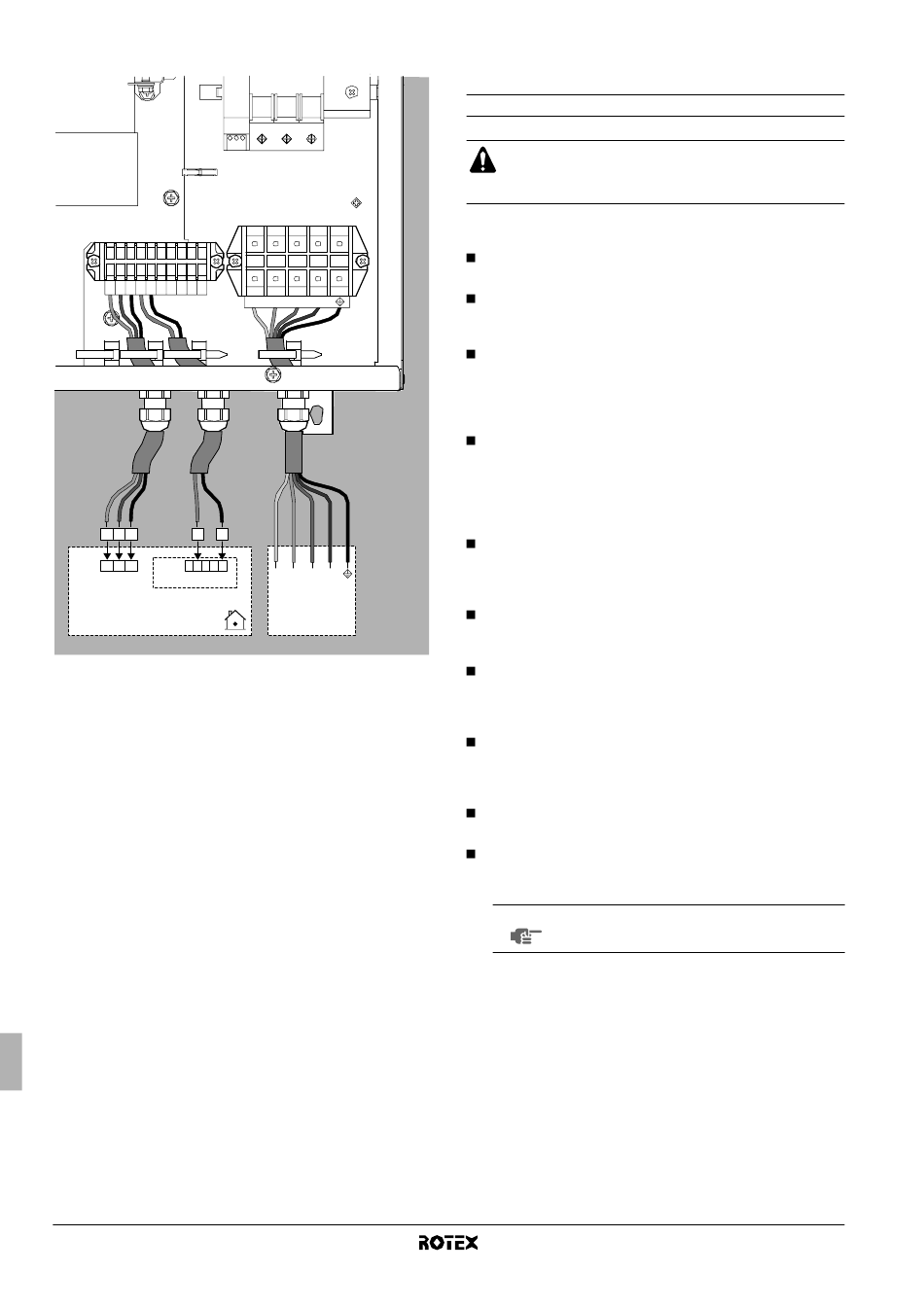

X2M
1 2 3 4 5 10 11 12 13 14
1 2 3 4 5
X2M 14 15 16 X801M
1 2 3 4 5
A8P
RKRP1AHTA
A8P RKRP1AHTA, placa de circuito impresso de exigência
X2M - 14 Comuns
X2M - 15 Estágio 1 do aquecedor (2 kW)
X2M - 16 Estágio 2 do aquecedor (6 kW)
X801M - 2 Sinal de retroalimentação de erros do kit de aquecedor
X801M - 5 Sinal de retroalimentação de erros do kit de aquecedor
Manual de instalação e de utilizaçao
8
X1M
L1 L2 L3 N
L1 L2 L3 N
3N~ 400 V 50 Hz
A
RRANQUE E CONFIGURAÇÃO
Verificações prévias
PERIGO
Desligue todas as fontes de alimentação relevantes, antes
de efectuar quaisquer ligações.
Após a instalação do kit de aquecedor, verifique os seguintes pontos,
antes de ligar o disjuntor:
Abastecido com água
Certifique-se de que o aquecedor do kit está repleto de água.
Purga de ar
Certifique-se de que a purga de ar está aberta (dê-lhe pelo
menos 2 voltas).
Ligações eléctricas locais
Certifique-se de que as ligações eléctricas locais foram
efectuadas de acordo com as instruções, segundo o esquema
eléctrico e em conformidade com os regulamentos europeus e
nacionais.
Fusíveis e dispositivos de protecção
Verifique se os fusíveis ou os dispositivos locais de protecção
apresentam as dimensões e a tipologia especificadas na
secção "Especificações técnicas" na página 11. Assegure-se de
não terem sido feitas derivações a nenhum fusível ou dispositivo
de protecção.
Ligação à terra
Assegure-se de que os fios de ligação à terra foram adequada-
mente ligados e de que os bornes de terra estão bem
apertados.
Ligações internas
Verifique visualmente o interior do kit de aquecedor, para
detectar ligações soltas ou componentes eléctricos danificados.
Tensão da fonte de alimentação
Verifique a tensão da fonte de alimentação no painel de
alimentação local. A tensão tem de corresponder à indicada na
placa de especificações do kit de aquecedor.
Válvulas de fecho
Certifique-se de que todas as válvulas de fecho necessárias
estão abertas e estâo reunidas condições para poder haver
fluxo de água.
Fixação
Verifique se o kit de aquecedor está bem fixo.
Equipamento danificado
Verifique se existem componentes danificados ou tubos
estrangulados no interior do kit de aquecedor.
NOTA
Se utilizar o sistema sem que o aquecedor esteja
repleto de água, danificará o aquecedor.
Depois de efectuar todas as verificações, o kit de aquecedor e a
unidade interior têm de ser fechados. Só então poderão ser ligados
electricamente.
Kit de aquecedor para sistema de bomba de calor ar/água
RKBUHAA6V3+W1
4PW58904-1
