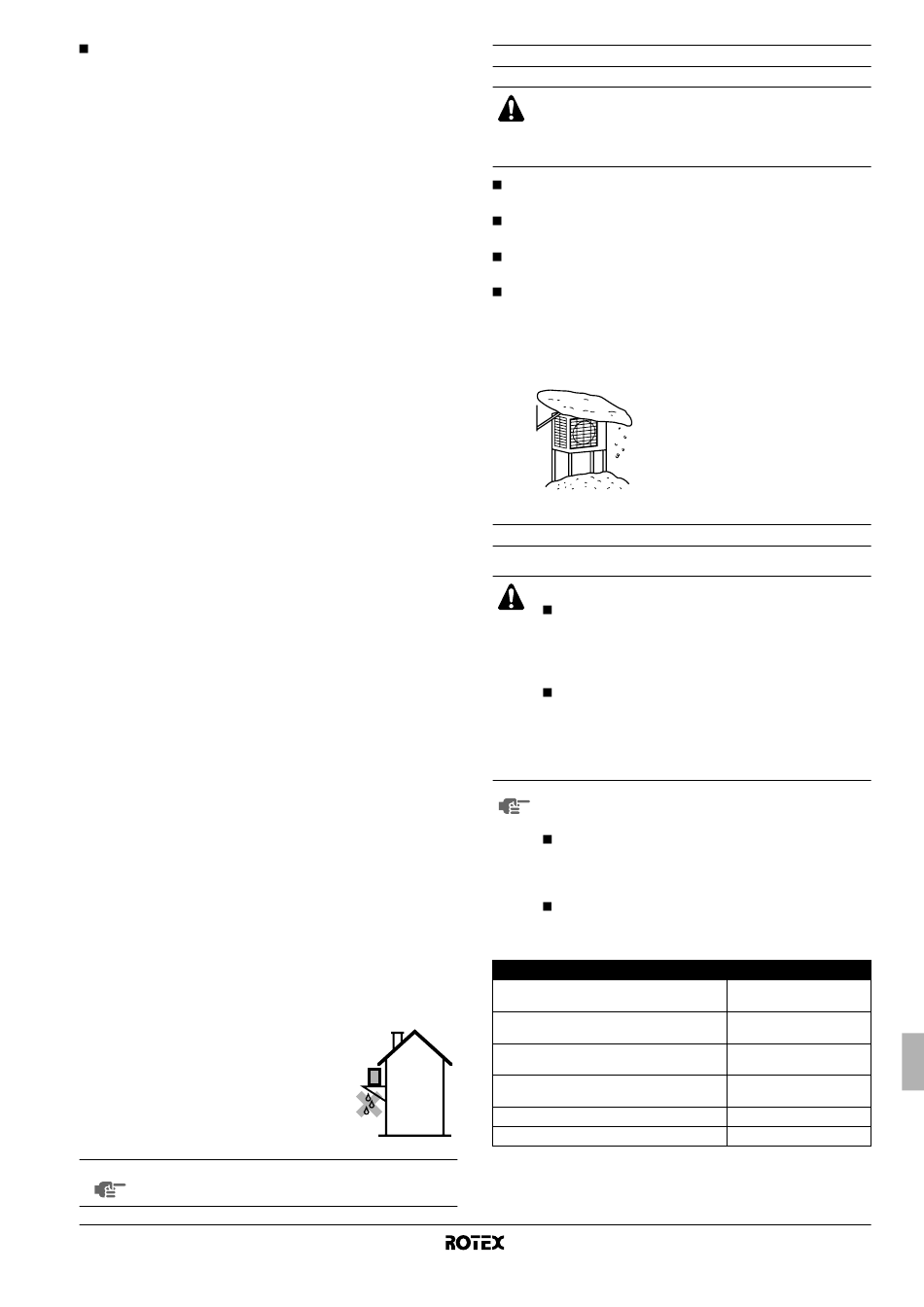

Dado que as águas residuais correm para fora da unidade de
exterior, não coloque nada sob ela que não suporte humidade.
1 Escolha um local de instalação que satisfaça as seguintes
condições e com o qual o seu cliente esteja de acordo.
- Locais bem ventilados.
- Locais em que a unidade não incomode os vizinhos.
- Locais seguros, que possam suportar o peso e a vibração da
unidade e onde esta possa ficar nivelada.
- Locais onde não exista qualquer possibilidade de presença
de gás inflamável ou fuga do produto.
- O equipamento não se destina a ser utilizado em ambientes
onde haja gases potencialmente explosivos.
- Locais onde esteja assegurado espaço para prestação de
assistência técnica.
- Locais onde o comprimento necessário das tubagens e da
cablagem das unidades interiores e de exterior esteja dentro
das amplitudes permitidas.
- Locais onde a fuga de água da unidade não possa danificar
o local (por exemplo, caso um tubo de drenagem fique
entupido).
- Locais, tanto quanto possível, protegidos da chuva.
- Não instale a unidade em locais habituais de trabalho.
Em caso de trabalhos de construção (por ex., estaleiros de
obras) onde se produz muito pó, é necessário cobrir a
unidade.
- Não coloque nenhum objecto nem equipamento em cima da
unidade (placa superior).
- Não trepe pela unidade acima; não se sente nem se apoie
nela,
- Certifique-se de que tomou as devidas precauções, em
conformidade com a legislação nacional e regulamentos
locais aplicáveis, em caso de fuga de refrigerante.
2 Ao instalar a unidade num local exposto a ventos fortes, tenha
particular atenção aos pontos seguintes.
Os ventos fortes de 5 m/s ou mais, ao soprarem contra a saída
de ar da unidade de exterior, provocam um curto-circuito (sucção
da descarga de ar), que pode ter as seguintes consequências:
- Deterioração da capacidade de funcionamento.
- Formação frequente de gelo, no funcionamento para
aquecimento.
- Desregulação do funcionamento devido a altas pressões.
- Quando um vento forte sopra continuamente na frente da
unidade, a ventoinha pode começar a rodar demasiado
depressa, até acabar por partir.
Consulte as figuras quanto à instalação desta unidade num
local onde possa ser prevista a direcção do vento.
3 Prepare um canal de drenagem da água à volta da base, para
drenar as águas residuais em torno da unidade.
4 Se a drenagem de água da unidade não for fácil, coloque a
unidade sobre uma estrutura de blocos de cimento, ou outra
semelhante (a altura da estrutura deve ter, no máximo, 150 mm).
5 Se instalar a unidade numa armação, instale uma chapa à prova
de água num espaço de 150 mm da base da unidade, para
evitar a invasão de água proveniente da direcção inferior.
6 Ao instalar a unidade num local com exposição frequente à
neve, tome particular atenção à necessidade de colocar a base
o mais alto possível.
7 Se instalar a unidade na estrutura do
edifício, instale uma placa à prova de água
(fornecimento local) (num espaço de
150 mm sob a unidade) ou um bujão de
drenagem (consulte a
combinação, em "Opções possíveis" na
página 3) para evitar os pingos das águas
residuais. (Ver a figura.)
As unidades não podem ser instaladas no tecto, nem
NOTA
empilhadas.
RRHQ+RRLQ006~008BAV3
Unidade de exterior para bomba de calor ar/água
4PW54244-1
tabela de
Escolha de um local de instalação em climas frios
AVISO
Ao utilizar a unidade de exterior num local com baixa
temperatura exterior,
instruções que se seguem.
Para evitar exposição ao vento, instale a unidade de exterior
com a face de aspiração virada para a parede.
Nunca instale a unidade de exterior num local onde a face de
aspiração possa ficar exposta ao vento directamente.
Para evitar exposição ao vento, instale uma chapa deflectora na
face de saída do ar da unidade de exterior.
Em locais onde costuma cair bastante neve, é muito importante
escolher um local de instalação onde a neve não afecte o
funcionamento da unidade. Se houver possibilidade de neve
lateral, certifique-se de que a serpentina do permutador de calor
não é afectada pela neve (se necessário, construa uma
cobertura lateral).
Construa uma cobertura grande.
Construa um pedestal.
Instale a unidade suficientemente longe do
chão, para evitar que fique enterrada na
neve.
Especificações da tubagem de refrigerante
AVISO
A tubagem e outros componentes sujeitos a pressão
devem cumprir
internacionais aplicáveis, bem como ser adequados a
refrigerante. Utilize cobre desoxidado com ácido
fosfórico, sem soldadura, para refrigerantes.
A instalação deve ser efectuada por um técnico de
refrigeração qualificado,
escolhidos e as opções tomadas na instalação
cumprir as normas aplicáveis a nível nacional e
internacional. Na Europa, deve ser seguida a norma
aplicável; concretamente, a EN378.
Indicações para as
tubagens:
Certifique-se de que abre a válvula de fecho, depois
de concluir a instalação e aspiração das tubagens.
(A utilização do sistema com a válvula fechada pode
partir o compressor.)
É proibido descarregar o refrigerante para a atmosfera.
Recolha o refrigerante seguindo as leis relativas à
recolha e destruição de fréon.
Especificações da tubagem de refrigerante
Comprimento máximo permitido entre as
unidades interior e exterior
Comprimento mínimo exigido entre as
unidades interior e exterior
Desnível máximo permitido entre as unidades
interior e exterior
Refrigerante adicional necessário para
tubagem com mais de 10 m de comprimento
Tubagem de gás - diâmetro exterior
Tubagem de líquido - diâmetro exterior
certifique-se de cumprir
os regulamentos nacionais
devendo os materiais
pessoas encarregadas das
30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
Manual de instalação
as
e
