5. A '
PERÇU DE L UNITÉ INTÉRIEURE

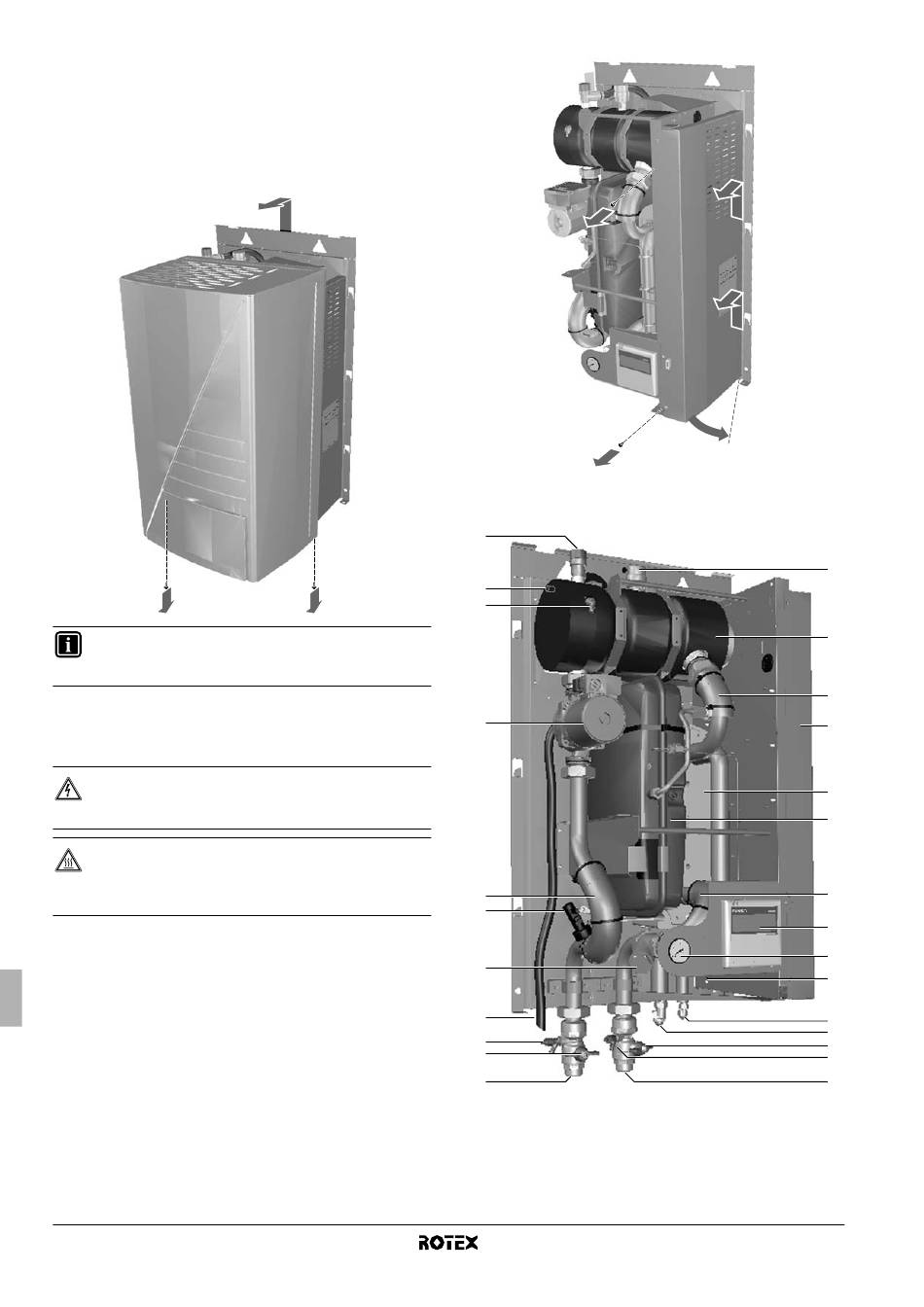

5.1. Ouverture de l'unité intérieure
■
Le volet avant du couvercle de l'unité intérieure donne accès au
manomètre et à l'interface utilisateur.
■
Le couvercle de l'unité intérieure peut s'ôter en retirant les 2 vis
du fond et en décrochant le couvercle.
INFORMATIONS
Veillez à fixer le couvercle avec les vis lors de l'installation
du couvercle (vis fournies en accessoire).
■
Pour avoir accès aux composants internes du coffret électrique –
par ex. pour relier le câblage sur place – le panneau de service du
coffret électrique peut être retiré. Pour ce faire, desserrez les vis
avant et décrochez le panneau de service du coffret électrique.
DANGER: DÉCHARGE ÉLECTRIQUE
Reportez-vous à la section "2. Consignes de sécurité
générales" à la page 2.
DANGER: NE TOUCHEZ PAS À LA TUYAUTERIE ET
AUX COMPOSANTS INTERNES
Reportez-vous à la section "2. Consignes de sécurité
générales" à la page 2.
Manuel d'installation
10
1 1
1

5.2. Composants principaux

20
19
18
17
3
16
14
21
10
13
12
Unité intérieure pour système de pompe à chaleur air à eau
3 3
3
3
2
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11
RKHBH/X008BB
