Accessoires fournis avec cette unité
(Voir la figure 1)
1
Manuel d'installation
2
Mode d'emploi
3
Feuille d'instruction de déballage
4
Schéma de câblage
5
Kit d'interface utilisateur (dispositif de régulation à distance, 4 vis de
fixation, 2 chevilles)
6
Vis (2 vis de fixation de plaque supérieure + 4 vis de plaque de levage)
7
Attache
8
Joint torique (pièce de rechange)
9
Passe-câble (petit)
10
Passe-câble (grand)
11
Isolation de plaque supérieure
12
Plaque de levage (pour lever l'unité)
13
Tuyau flexible de sortie d'eau
14
Tuyau flexible d'entrée d'eau (avec manomètre)
A
'
PERÇU DE L
UNITÉ INTÉRIEURE

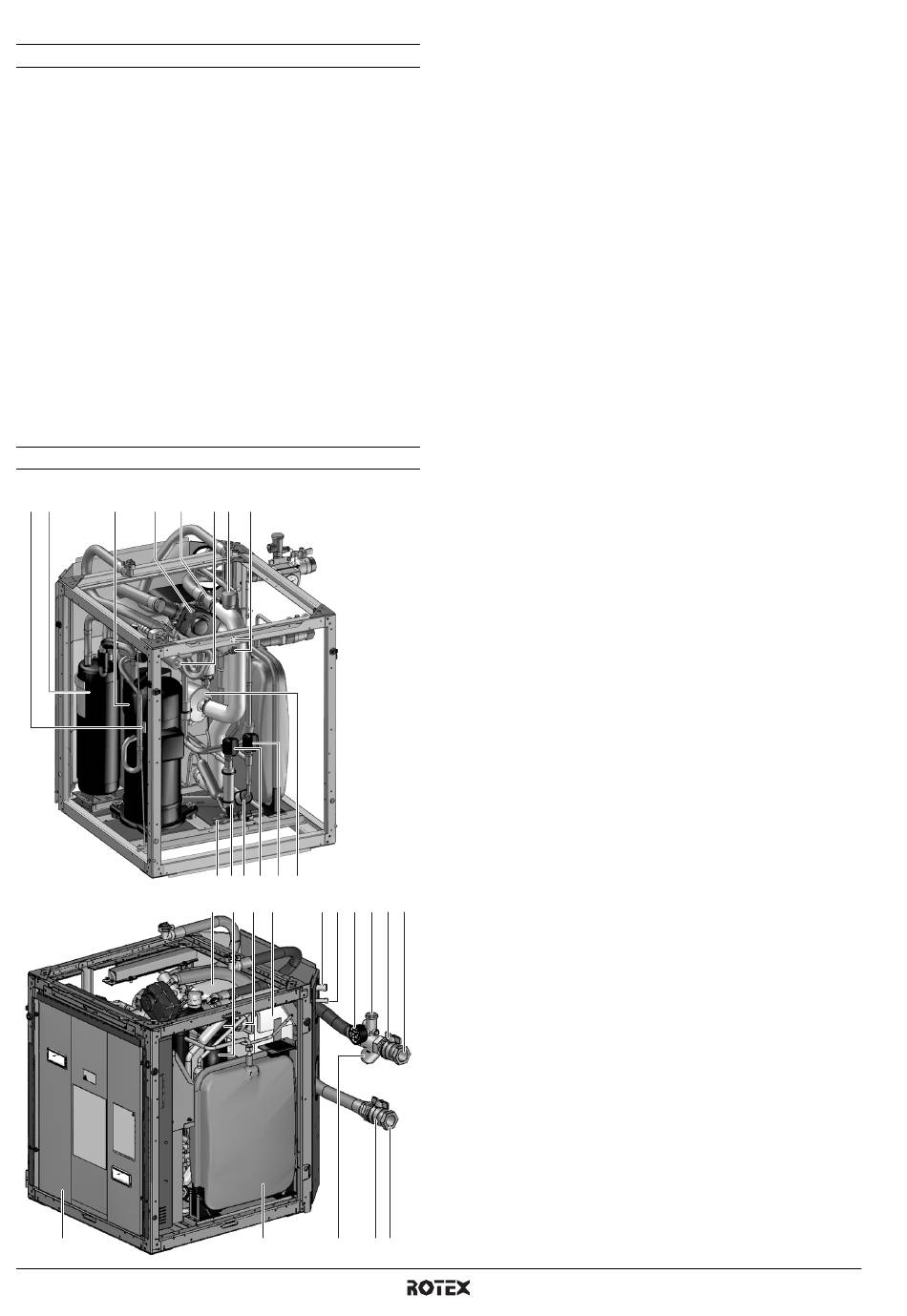

Principaux composants
2 18
17
19
23
3
Manuel d'installation
7
20
1
16
10
2 2
22 22
14
4
2
21
4
6
5
13
15
12
11
7
1.
Purgeur
L'air subsistant dans le circuit d'eau sera automatiquement
expulsé par le purgeur.
2.
Capteurs de température (thermistances)
Les capteurs de température déterminent la température de
l'eau et du réfrigérant en différents points du circuit.
3.
Coffret électrique
Le coffret électrique contient les composants électroniques et
électriques principaux de l'unité intérieure.
4.
Echangeurs thermiques
5.
Raccordement frigorifique liquide R410A
6.
Raccordement frigorifique gaz R410A
7.
Vannes d'arrêt
Les vannes d'arrêt de la connexion d'entrée d'eau et de la
connexion de sortie d'eau permettent une isolation du côté
circuit d'eau de l'unité intérieure par rapport au côté circuit d'eau
résidentiel. Cela facilite la vidange et le nettoyage du filtre de
l'unité intérieure.
8.
Connexion d'arrivée d'eau
9.
Connexion de sortie d'eau
10. Vanne de purge
11. Filtre à eau
Le filtre à eau retire la saleté de l'eau pour empêcher des dégâts
à la pompe ou une obstruction de l'échangeur de chaleur. Le
filtre à eau doit être nettoyé de façon régulière. Voir
de maintenance" à la page
12. Vase d'expansion (12 l)
13. Manomètre
Le manomètre permet de lire la pression d'eau dans le circuit
d'eau.
14. Pompe
La pompe fait circuler l'eau dans le circuit d'eau.
15. Soupape de décharge de pression
La soupape de décharge de pression empêche une pression
d'eau excessive dans le circuit d'eau en s'ouvrant à 3 bar et en
déchargeant un peu d'eau.
16. Orifices d'entretien R134a
17. Compresseur
18. Accumulateur
19. Vanne à 3 voies motorisée (option) (fournie avec le ballon d'eau
chaude sanitaire RKHTS*)
La vanne à 3 voies motorisée contrôle si la sortie d'eau est
utilisée pour le chauffage de volume ou le ballon d'eau chaude
sanitaire (option).
20. Vanne à 4 voies
21. Coupure thermique
22. Vanne d'expansion électronique
7 8
23. Raccord en T (option) (fourni avec le ballon d'eau chaude
sanitaire RKHTS*)
9
36.
Unité intérieure pour système de pompe à chaleur air à eau
"Opérations
RKHBRD011~016ADV1+Y1
4P403581-1 – 2015.04
