Installation Du Ballon D'eau Chaude Sanitaire Rkhwe; Principaux Composants - Rotex RKHWE300A3V3 Manuel D'installation

I
NSTALLATION DU BALLON D
RKHWE
SANITAIRE
Le système Rotex complet (unité intérieure et unité
extérieure) est conçu pour se combiner avec un
ballon d'eau chaude sanitaire Rotex. Au cas où un
autre ballon est utilisé en combinaison avec l'unité
intérieure Rotex, Rotex ne peut pas garantir le bon
fonctionnement ni la fiabilité du système. Pour ces
raisons, Rotex ne donne aucune garantie sur le
système dans pareil cas.
L'équipement n'est pas destiné à une utilisation dans
une atmosphère potentiellement explosive.
La qualité de l'eau chaude sanitaire doit être
conforme à la directive EN 98/83 CE.
Un dispositif de vidange doit être installé sur le
raccord d'eau froide du ballon d'eau chaude sanitaire.
Pour des raisons de sécurité, il n'est pas permis
d'ajouter du glycol-éthylène au circuit d'eau. L'ajout du
glycol-éthylène peut conduire à l'encrassement de
l'eau sanitaire si une fuite se produisait dans le
serpentin de l'échangeur thermique.
Il est important que la capacité de stockage du ballon
d'eau sanitaire réponde aux fluctuations quotidiennes
normales en consommation d'eau chaude sanitaire
sans risque de baisse de la température de sortie
d'eau pendant l'utilisation.
Veiller à ce qu'en cas de fuite, l'eau ne puisse pas
endommager l'espace d'installation et ses environs.
L'anode sera inspectée au moins tous les 2 ans et
remplacée si nécessaire.
Un dispositif de décharge de pression de max. 10 bar
doit être installé sur le ballon d'eau chaude sanitaire.
En cas de consommation limitée d'eau chaude sanitaire, par ex.
dans les résidences de vacances ou dans les maisons qui sont
inoccupées occasionnellement, l'installation du ballon d'eau chaude
sanitaire doit être dotée d'une pompe de dérivation.
La pompe de dérivation peut être temporisée.
Elle doit fonctionner pour faire circuler le volume complet du
réservoir d'eau chaude sanitaire 1,5 fois par heure,
et la pompe de dérivation doit fonctionner ou être programmée
pour fonctionner pendant 2 heures ininterrompues par jour au
moins.
2 3
1 4
Dans le cas de très longues tuyauteries d'eau entre le ballon d'eau
chaude sanitaire et le point terminal d'eau chaude (douche, bain,
etc.), il peut falloir plus de temps avant que l'eau chaude du ballon
d'eau chaude sanitaire atteigne le point final d'eau chaude.
1
2
Si nécessaire, raccorder une pompe de recirculation entre le point
terminal d'eau chaude et le trou de recirculation dans le ballon d'eau
chaude sanitaire.
Manuel d'installation
2
'
EAU CHAUDE
1 Raccord d'eau froide
2 Raccord d'eau chaude
3 Pompe de dérivation
(non fournie)
4 Clapet anti-retour
(non fourni)
1 Douche
2 Pompe de
recirculation

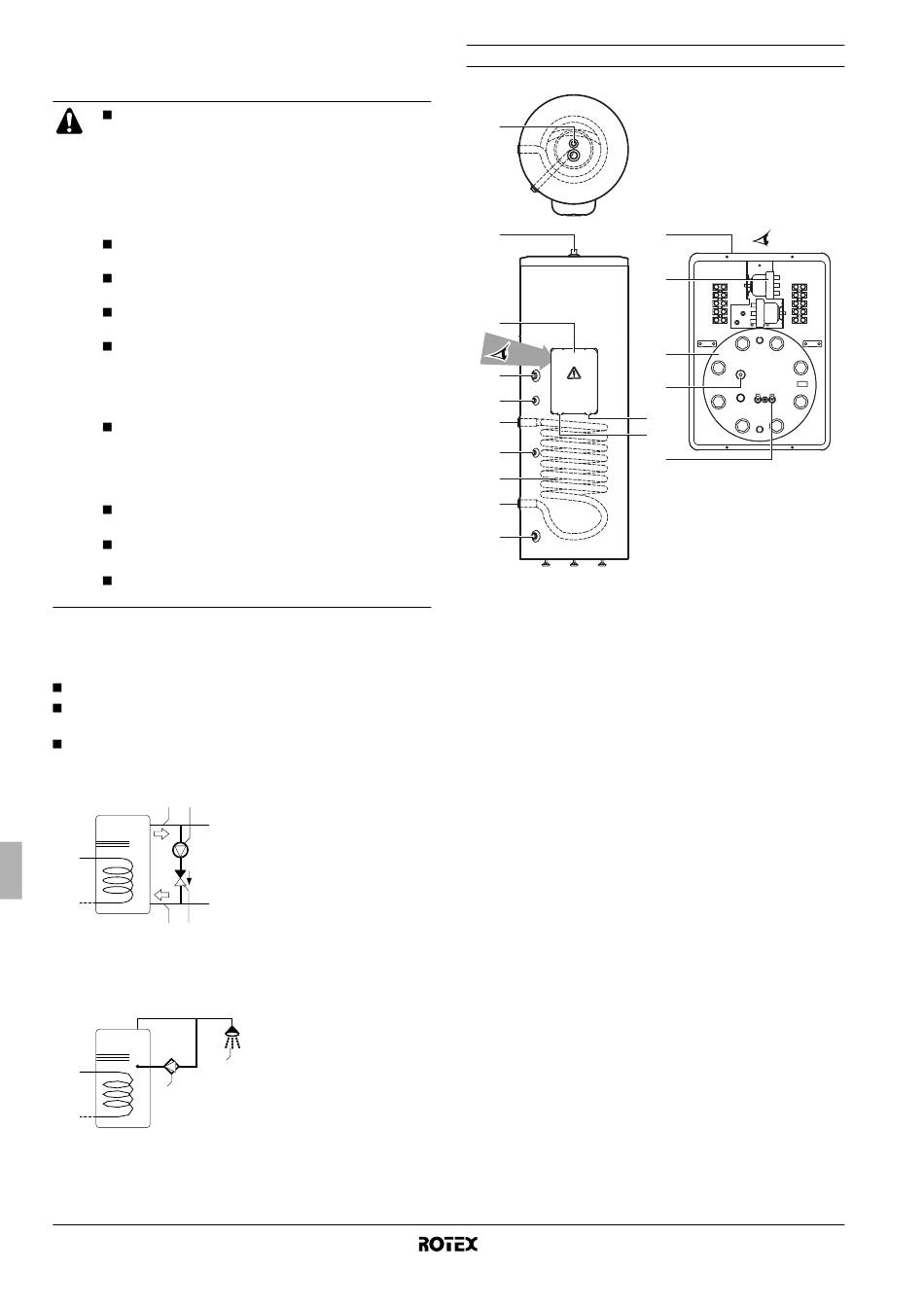

Principaux composants

3
2
4
A
5
6
7
11
8
9
10
1 Anode
2 Raccord d'eau chaude (3/4" MBSP)
3 Raccord du clapet de décharge de pression (1/2" MBSP)
4 Coffret électrique
5 Trou de recirculation (3/4" MBSP)
6 Douille de thermistance
7 Entrée d'échangeur thermique (3/4" FBSP)
8 Serpentin d'échangeur de chaleur
9 Sortie d'échangeur thermique (3/4" FBSP)
10 Raccord d'eau froide (3/4" MBSP)
11 Trou de thermistance pour utilisation avec kits en option.
12 Elément de chauffage électrique
13 Bride d'inspection
14 Coupure thermique
15 Entrée de câble de l'unité intérieure
16 Entrée de câble pour utilisation avec le kit solaire en option.
(a) MBSP = Male British Standard Pipe (Conduite mâle norme anglaise)
(b) FBSP = Female British Standard Pipe (Conduite femelle norme anglaise)
Ballon d'eau chaude sanitaire pour système
A
4
14
13
1
15
16
12
(a)
(a)
(a)
(b)
(b)
(a)
RKHWE300A3V3
de pompe à chaleur air/eau
4PW50208-1
