4. A
CCESSOIRES
4.1. Accessoires fournis avec l'unité intérieure
Reportez-vous à la section figure 1
1 Manuel d'installation
2 Manuel d'utilisation
3 Vanne d'arrêt
4 Etiquette de schéma de câblage (intérieur du couvercle
de l'unité intérieure)
5 Vis de fixation de couvercle d'unité intérieure
6 Thermistance + fil de raccordement (12 m)
5. A '
PERÇU DE L UNITÉ INTÉRIEURE

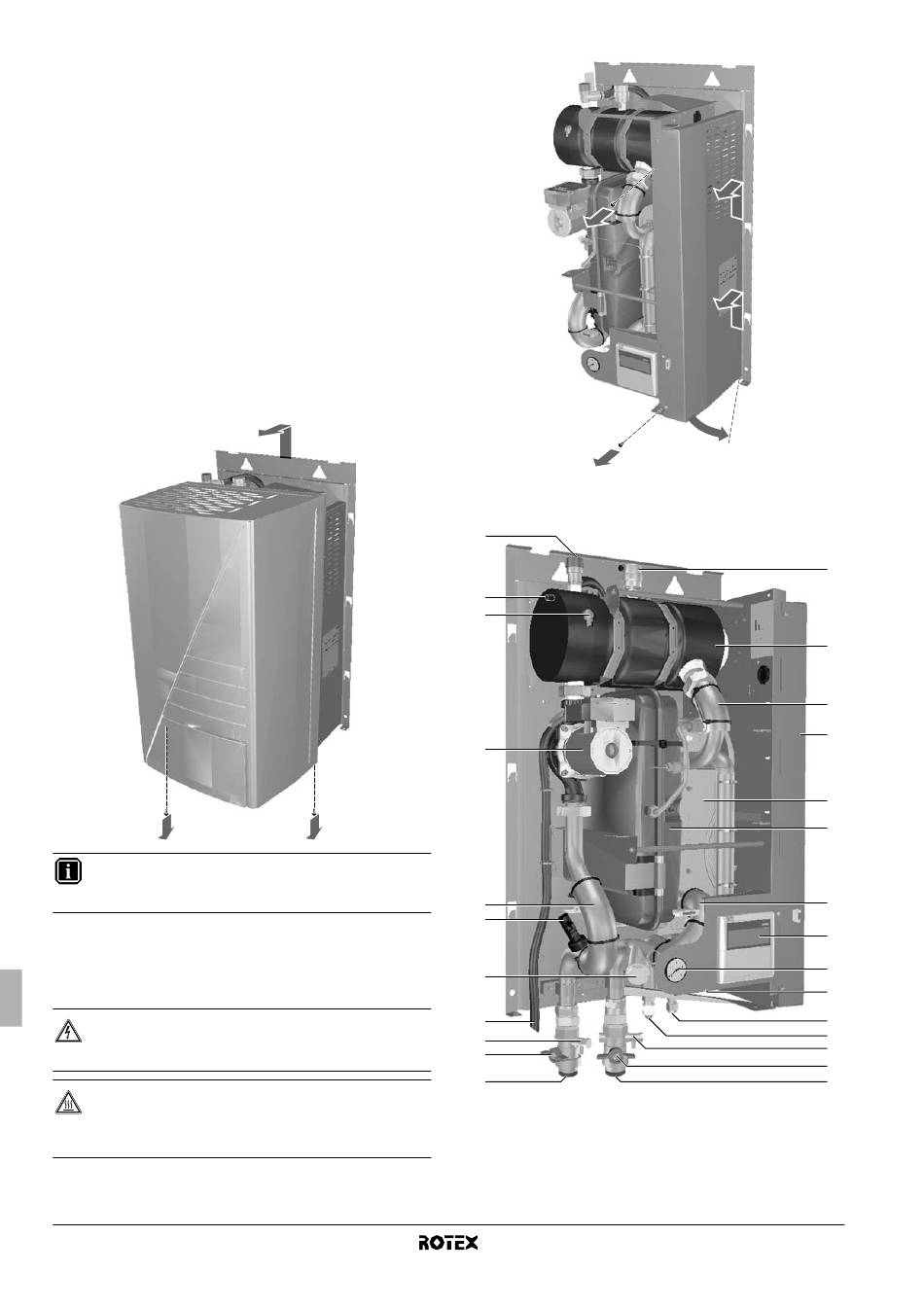

5.1. Ouverture de l'unité intérieure
■
Le volet avant du couvercle de l'unité intérieure donne accès au
manomètre et à l'interface utilisateur.
■
Le couvercle de l'unité intérieure peut s'ôter en retirant les 2 vis
du fond et en décrochant le couvercle.
INFORMATIONS
Veillez à fixer le couvercle avec les vis lors de l'installation
du couvercle (vis fournies en accessoire).
■
Pour avoir accès aux composants internes du coffret
électrique – par ex. pour relier le câblage sur place – le panneau
de service du coffret électrique peut être retiré. Pour ce faire,
desserrez les vis avant et décrochez le panneau de service du
coffret électrique.
DANGER: DÉCHARGE ÉLECTRIQUE
Reportez-vous à la section "2. Consignes de sécurité
générales" à la page 2.
DANGER: NE TOUCHEZ PAS À LA TUYAUTERIE ET
AUX COMPOSANTS INTERNES
Reportez-vous à la section "2. Consignes de sécurité
générales" à la page 2.
Manuel d'installation
10
1 1
1

5.2. Composants principaux

20
19
18
17
3
16
14
21
13
10
12
Unité intérieure pour système de pompe à chaleur air à eau
3 3
3
3
2
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11
RKHBH/X016BB
4PW62576-2 – 10.2010
