A
CCESSOIRES
Accessoires fournis avec cette unité
(Voir la figure 1)
1 Manuel d'installation
2 Manuel d'utilisation
3 Feuille d'instruction de déballage
4 Schéma de câblage
5 Kit d'interface utilisateur (dispositif de régulation à distance,
4 vis de fixation, 2 chevilles)
6 Vis de fixation de plaque supérieure
7 Vis de fixation de plaque phonoabsorbante inférieure
8 Passe-câble (petit)
9 Passe-câble (grand)
10 Isolation de plaque supérieure
11 Kit de levage de l'unité (2 plaques, 3 vis)
12 Kit de raccordement de tuyauterie de réfrigérant (4 pièces de
tuyau, 2 vis, 2 colliers)
A '
PERÇU DE L UNITÉ INTÉRIEURE

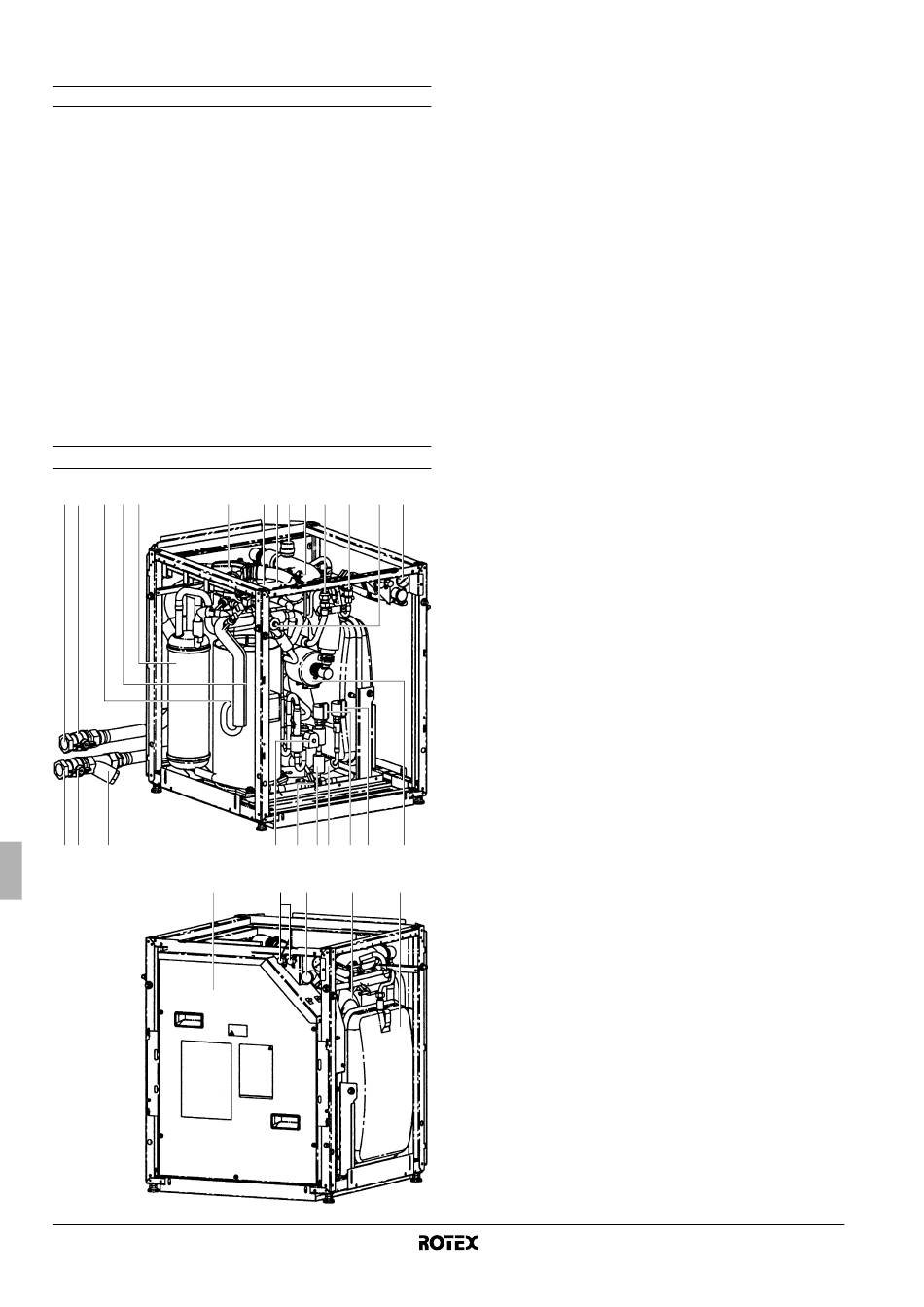

Principaux composants

9 7 17 2 18 19
8 7 11
3
Manuel d'installation
6
4 2 1 22 6 5 20 13
21 10 2 2 23 23 14
16 15 2 12
1. Vanne de purge d'air
L'air subsistant dans le circuit d'eau sera automatiquement
expulsé par la vanne de purge d'air.
2. Capteurs de température (thermistances)
Les capteurs de température déterminent la température de
l'eau et du réfrigérant en différents points du circuit.
3. Coffret électrique
Le coffret électrique contient les composants électroniques et
électriques principaux de l'unité intérieure.
4. Echangeurs thermiques
5. Connexion de liquide réfrigérant R410A
6. Raccord de gaz réfrigérant R410A
7. Vannes d'arrêt
Les vannes d'arrêt de la connexion d'entrée d'eau et de la
connexion de sortie d'eau permettent une isolation du côté
circuit d'eau de l'unité intérieure par rapport au côté circuit d'eau
résidentiel. Cela facilite la vidange et le remplacement du filtre
de l'unité intérieure.
8. Connexion d'arrivée d'eau
9. Connexion de sortie d'eau
10. Vanne de purge
11. Filtre à eau
Le filtre à eau retire la saleté de l'eau pour empêcher des dégâts
à la pompe ou une obstruction de l'évaporateur. Le filtre à eau
doit être nettoyé de façon régulière. Voir "Opérations de
maintenance" à la page 33.
12. Vase d'expansion (12 l)
La vanne de purge du vase d'expansion permet de purger l'eau
résiduelle dans le vase d'expansion après la purge avec la
vanne de purge.
13. Manomètre
Le manomètre permet de lire la pression d'eau dans le circuit
d'eau.
14. Pompe
La pompe fait circuler l'eau dans le circuit d'eau.
15. Soupape de décharge de pression
La soupape de décharge de pression empêche une pression
d'eau excessive dans le circuit d'eau en s'ouvrant à 3 bar et en
déchargeant un peu d'eau.
16. Orifices d'entretien R134a
17. Compresseur
18. Accumulateur
19. Vanne à 3 voies
La vanne à 3 voies motorisée contrôle si la sortie d'eau est
utilisée pour le chauffage d'espace ou le ballon d'eau chaude
domestique.
20. Vanne à 4 voies
21. Vanne à 2 voies
22. Coupure thermique
23. Vanne d'expansion électronique
Unité intérieure pour système de pompe à chaleur air à eau
RKHBRD011~016AAV1+Y1
4PW55786-1
