11.1. Recomendações gerais
■
Todas as tubagens no interior da unidade foram testadas quanto
a fugas.
■
Utilize uma bomba de vácuo de 2 fases com uma válvula de
retenção para a qual possa evacuar uma pressão do indicador
de –100,7 kPa (5 Torr absoluto, –755 mm Hg).
■
Ligue a bomba de vácuo tanto ao orifício de saída da válvula de
paragem do gás, como à válvula de paragem de líquido para
aumentar a eficiência.
NOTIFICAÇÃO
■
Não purgue o ar com refrigerantes. Utilize a bomba
de vácuo para evacuar a instalação. Não é fornecido
refrigerante adicional para purga do ar.
■
Certifique-se de que a válvula de paragem do gás e a
válvula de paragem de líquido estão firmemente
fechadas antes de efectuar o teste de fugas ou a
secagem por aspiração.
11.2. Configuração
(Consulte a figura 5)
1 Indicador de pressão
2 Azoto
3 Refrigerante
4 Máquina de pesagem
5 Bomba de vácuo
6 Válvula de paragem

11.3. Teste de fugas

O teste de fugas deve satisfazer a especificação EN 378-2.
1 Teste de fugas de vácuo
1.1 Evacue o sistema a partir da tubagem de gás e de líquido
para –100,7 kPa (5 Torr).
1.2 Uma vez atingido, desligue a bomba de vácuo e verifique
se a pressão não aumenta durante pelo menos 1 minuto.
1.3 Caso a pressão aumente, o sistema poderá conter
humidade (consulte a secagem por aspiração abaixo) ou
fugas.
2 Teste de fugas de pressão
2.1 Elimine o vácuo ao pressurizar com azoto para uma pressão
mínima do indicador de 0,2 MPa (2 bar).
Nunca coloque a pressão do indicador superior à pressão
máxima de funcionamento da unidade, isto é, 4,0 MPa (40 bar).
2.2 Teste quanto a fugas ao aplicar uma solução de teste de
bolhas em todas as ligações da tubagem.
NOTIFICAÇÃO
Certifique-se de que utiliza uma solução de teste
de bolhas do seu grossista.
Não utilize água com sabão, pois poderá resultar
em fendas
abocardadas (a água com sabão poderá conter sal
que absorve a humidade e congela quando a
tubagem fica fria) e/ou resultar na corrosão das
juntas alargadas (a água com sabão poderá conter
amoníaco que resulta num efeito corrosivo entre a
porca de latão para extremidades abocardadas e a
extremidade abocardada de cobre).
2.3 Descarregue todo o azoto.
RRLQ011~016CAV3+W1
Unidade exterior para bomba de calor ar/água
4PW57795-1 – 10.2010
nas porcas para extremidades
11.4. Secagem por aspiração
Para remover toda a humidade do sistema, proceda da seguinte forma:
1 Evacue o sistema durante pelo menos 2 horas para um vácuo
alvo de –100,7 kPa.
2 Verifique se, com a bomba de vácuo desligada, o vácuo alvo se
mantém durante pelo menos 1 hora.
3 Caso não atinja o vácuo alvo em 2 horas ou mantenha o vácuo
durante 1 hora, o sistema poderá conter demasiada humidade.
4 Neste caso, elimine o vácuo ao pressurizar com azoto para uma
pressão do indicador de 0,05 MPa (0,5 bar) e repita os passos
1 a 3 até que toda a humidade tenha sido retirada.
5 Nesse momento, é possível abrir as válvulas de paragem e/ou
é possível carregar refrigerante adicional (consulte "12. Carregar
refrigerante" na página 14).
Após abrir a válvula de paragem, é possível que a pressão
na tubagem de refrigerante não aumente. Isto poderá
resultar devido, por exemplo, ao facto de a válvula de
expansão no circuito da unidade exterior estar fechada,
mas não apresenta
funcionamento correcto da unidade.
12. C
ARREGAR REFRIGERANTE
12.1. Informações importantes acerca do refrigerante
utilizado
Este produto contém gases fluorados com efeito de estufa,
abrangidos pelo Protocolo de Quioto. Não liberte gases para a
atmosfera.
Tipo de refrigerante: R410A
(1)
Valor GWP : 1975
(1)
GWP = global warming potential (potencial de aquecimento global)

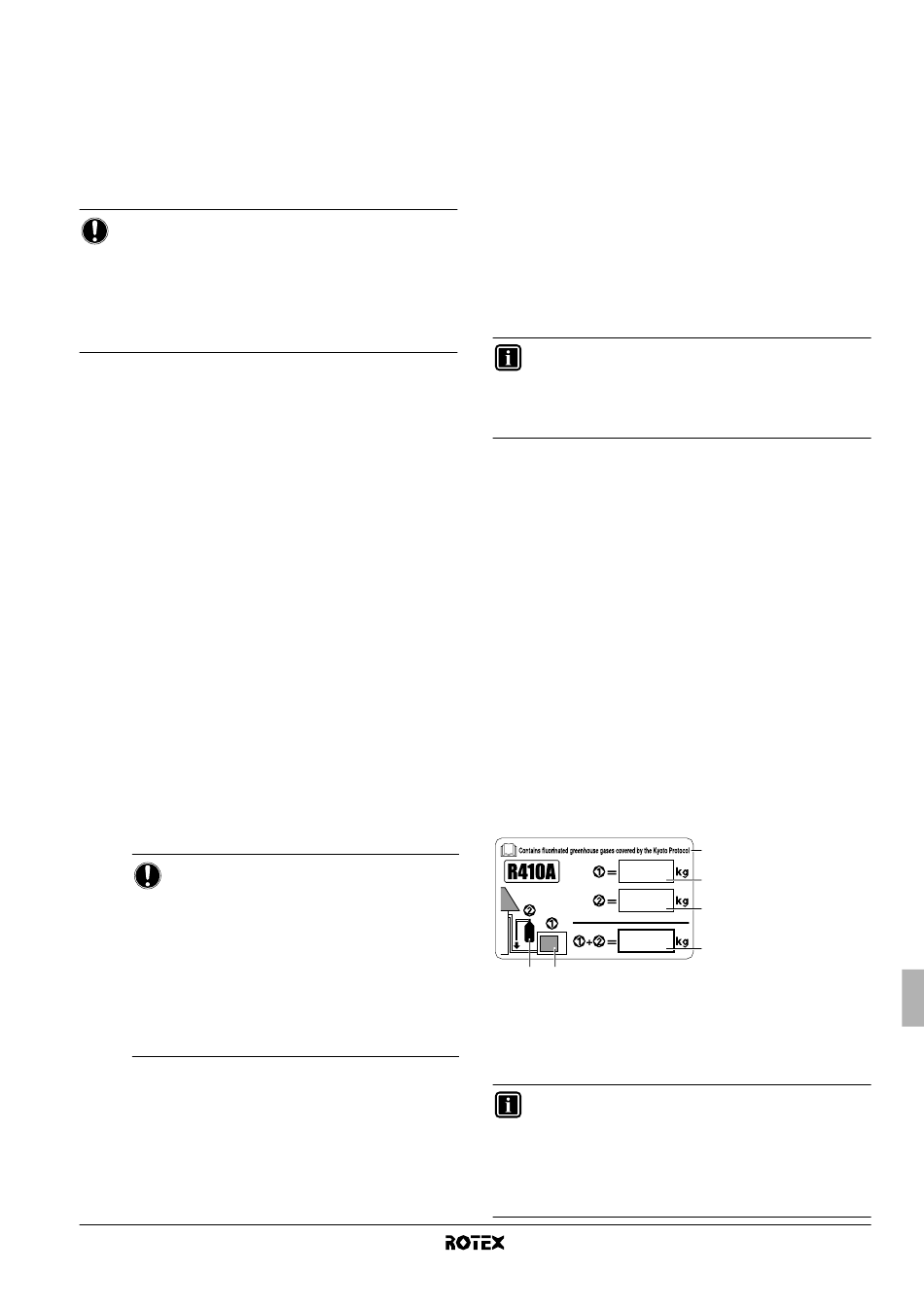

Preencher com tinta indelével na etiqueta de carga fornecida com
o produto:
■ ➀ a carga de refrigerante de fábrica do produto,
■ ➁ a quantidade de refrigerante adicional carregada no local e
■ ➀+➁ a carga total de refrigerante
(Na etiqueta de gases de efeito de estufa fluorados, fornecida com
o produto.)
A etiqueta preenchida deve ser colada no interior do produto, perto
do orifício de carga (ou seja, no interior da tampa de serviço).
6 5
Poderá ser necessária uma implementação nacional da
regulação da UE sobre determinados gases fluorados
com efeito de estufa de modo a colocar o idioma nacional
oficial adequado na unidade. Desta forma, é fornecida
uma etiqueta de gases fluorados com efeito de estufa em
vários idiomas com a unidade.
Estão ilustradas instruções sobre como colar na parte
traseira dessa etiqueta.
qualquer problema para o
1 Carga de refrigerante de
4
fábrica do produto:
consultar a placa de
1
especificações da
unidade
2
2 Quantidade de
refrigerante adicional
carregada no local
3
3 Carga total de
refrigerante
4 Contém gases fluorados
com efeito de estufa,
abrangidos pelo
Protocolo de Quioto
5 Unidade exterior
6 Cilindro do refrigerante e
colector para
carregamento
