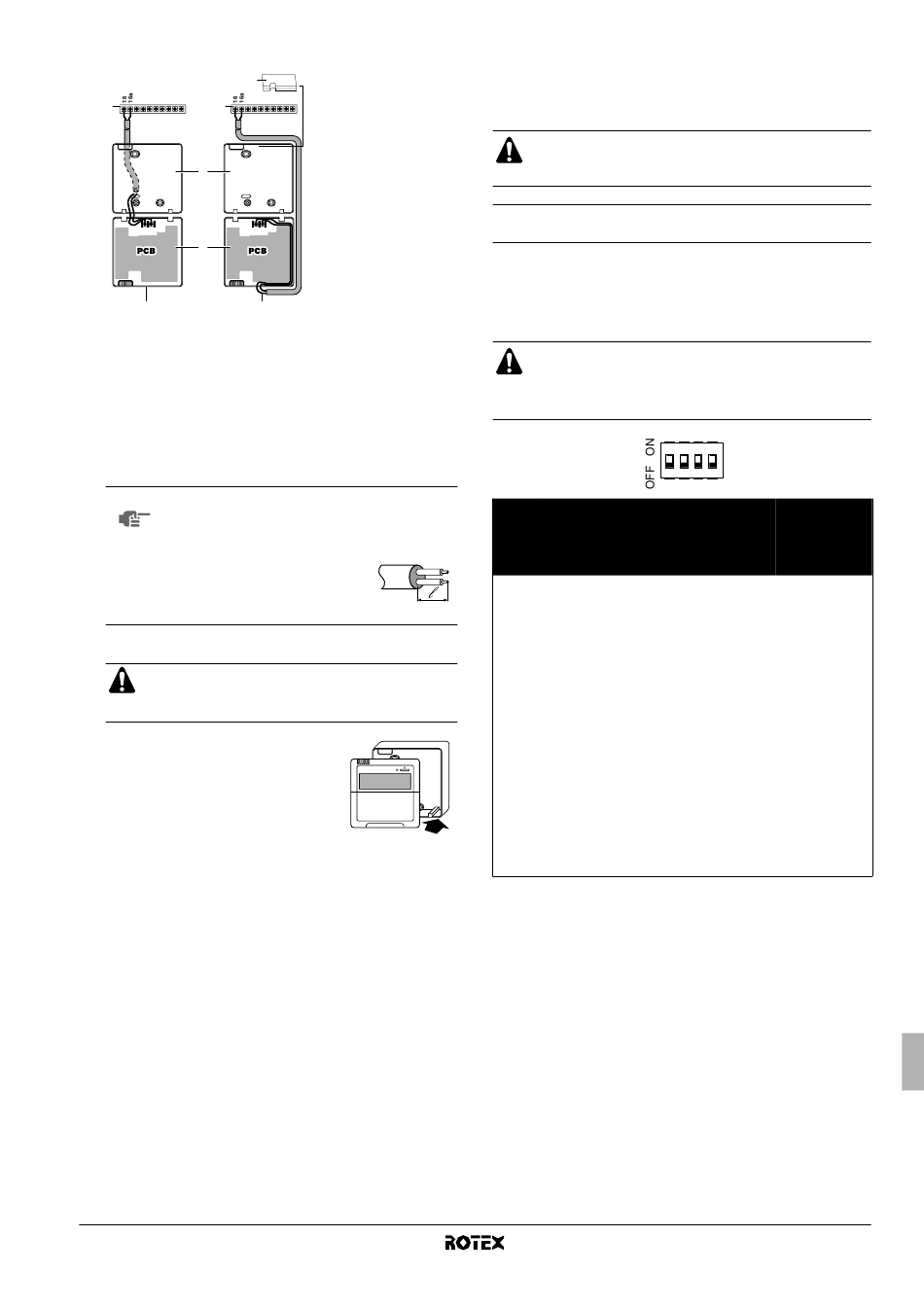

3 Ligue os cabos à unidade.
6
1
1
2
P2 P1 P2
3
4
1 Unidade
2 Parte de trás do controlador digital
3 Parte da frente do controlador digital
4 Ligação por trás
5 Ligação por cima
6 Abra espaço para a passagem dos cabos, utilizando um
alicate ou outro instrumento.
Ligue os terminais por cima da parte frontal do controlador
digital e os terminais no interior da unidade (P1-16, P2-16a).
■
NOTA Durante as ligações, mantenha os fios longe
da cablagem da fonte de alimentação, para
evitar a comunicação de ruído eléctrico
(ruído externo).
■
Retire a blindagem, na parte
que tem de passar por
dentro
controlador digital ( l ).
4 Reponha a parte superior do controlador digital.
AVISO
Tome o cuidado de não trilhar os fios durante esta
operação.
Inicie a operação pelos encaixes do
fundo.
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
P1
5
da caixa do
1
A
RRANQUE E CONFIGURAÇÃO
A unidade interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às características do utilizador.
É importante que todas as informações desta secção
sejam lidas em sequência pelo instalador e que o sistema
seja configurado em conformidade.
Visão geral da regulação dos interruptores de
configuração
Os interruptores de configuração SS2 situam-se na placa de circuito
da caixa de distribuição (consulte "Componentes principais da caixa
de distribuição" na página 11) e permitem configurar a instalação do
tanque de água quente doméstica, a ligação do termóstato da
divisão e o funcionamento da bomba.
ATENÇÃO
Desligue a fonte de alimentação antes de abrir o painel de
serviço da caixa de distribuição e efectuar alterações ao
estado dos interruptores de configuração.
1
Inter-
ruptores
de
configu-
ração,
SS2 Descrição
1 Não se aplica ao
instalador
2 Instalação do tanque de
água quente doméstica
(consulte "Configuração
da instalação do tanque
de água quente
doméstica" na página 24)
3 Ligação do termóstato da
divisão (consulte
"Configuração da
instalação do termóstato
da divisão" na página 23)
(a)
4 Esta regulação
determina o modo de
funcionamento da bomba
de calor, quando há
pedidos simultâneos de
mais aquecimento (ou
refrigeração) do ambiente
e de aquecimento de água
doméstica.
(a) Apenas quando o interruptor de configuração n.º 2 está ligado.
(b) O modo de aquecimento/refrigeração ou de aquecimento de águas domésticas
pode ser restrito por um temporizador e/ou por regulações locais (4, 5, 8).
2 3 4
ON OFF
— (Predefinição)
Instalado Não instalado
(predefinição)
Ligação Não existe
efectuada nenhuma ligação
a um termóstato
(predefinição)
Prioridade a Prioridade
aquecimento/ à marior
refrigeração (b)
exigência
Manual de instalação
