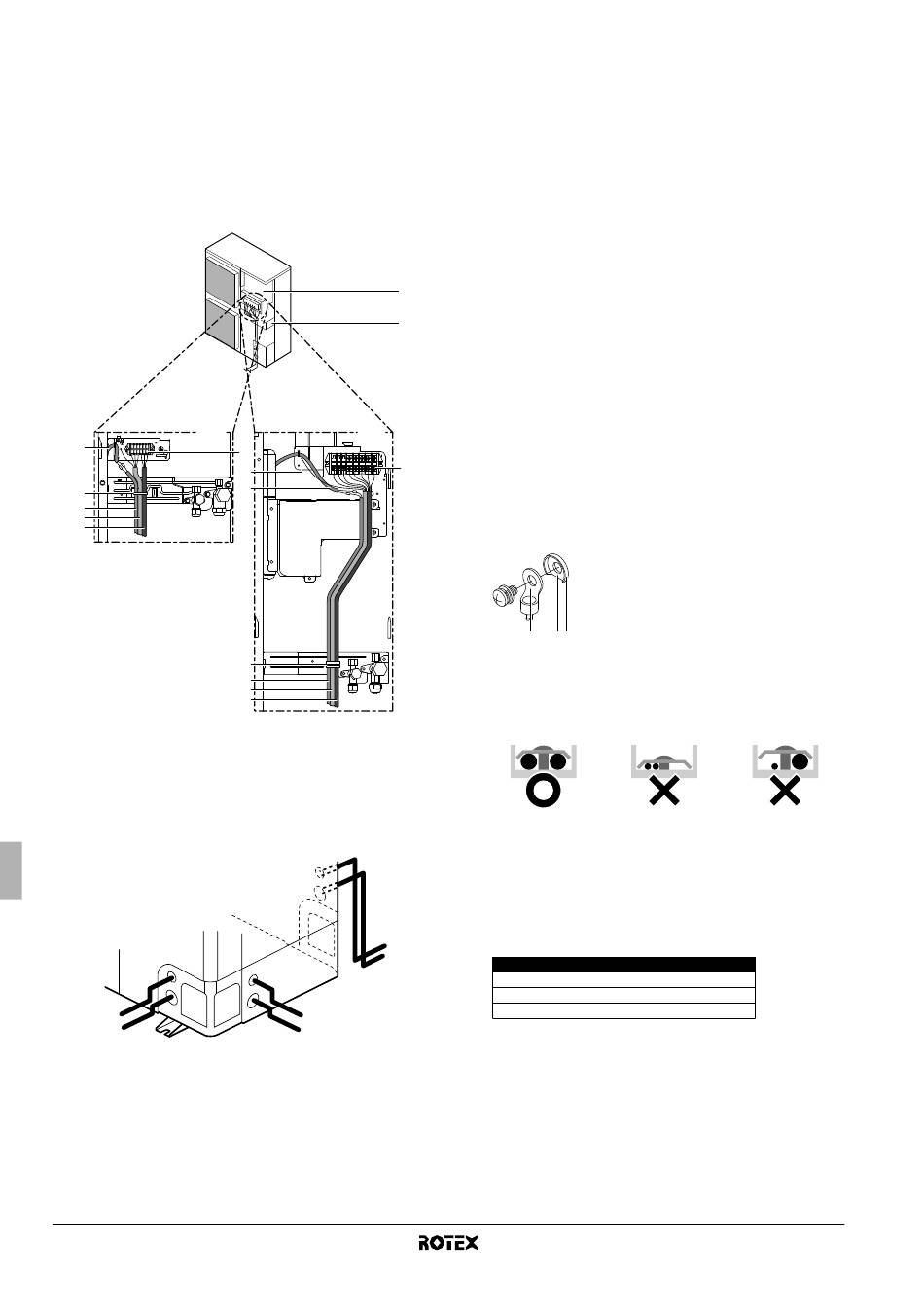

14.2. De elektrische voeding en de bedrading tussen
de units aansluiten
■
Bevestig de massakabel op de bevestigingsplaat van de afsluiters,
zodat deze kabel er niet van kan afschuiven.
■
Bevestig nogmaals de massakabel op de bevestigingsplaat van
de afsluiters samen met de elektrische bedrading en de
bedrading tussen de units.
■
Leg de elektrische bedrading zo dat het frontdeksel niet hoger
komt tijdens het leggen/aansluiten van de bedrading en maak
het frontdeksel goed vast.
V3
7
4
8
5
6
1 Schakelkast
2 Bevestigingsplaat van de afsluiters
3 Aarde
4 Kabelbinder
5 Bedrading tussen de units
6 Elektrische voeding en massakabel
2
1
1 Elektrische voeding, massakabel en, indien van toepassing,
de bedrading voor de bodemplaatverwarming
2 Bedrading tussen de units
Montagehandleiding
17
1
2
W1
3
3
3
7
4
8
5
6
2
1
2
1
■
Wanneer de kabels uit de unit geleid worden, kan een
beschermhoes voor de buizen (PG-inserties) worden gebruikt
ter hoogte van het uitgeklopt gat. (Zie afbeelding 3)
1 Draad
2 Doorvoerhuls
3 Moer
4 Frame
5 Slang
A Binnen
B Buiten
Indien u geen dradengeleider gebruikt, bescherm dan zeker de
draden met vinylbuizen om te beletten dat de randen van het
uitgeklopt gat de draden zouden snijden.
■
Volg het schema van de elektrische bedrading voor alle
werkzaamheden aan de elektrische bedrading (samen met de
unit geleverd schema bedradingschema, op de binnenkant van
de frontplaat).
■
Buig de draden om ze in vorm te leggen en maak het deksel
goed vast zodat het overal juist in zijn plaats zit.
14.3. Voorzorgen bij het bedraden van de elektrische
voeding en het leggen en aansluiten van de
bedrading tussen de units
■
Gebruik ronde spanklemmen
aansluitklemmen van de elektrische voeding aan te sluiten.
Indien dit door omstandigheden niet mogelijk is, volg dan zeker
de volgende richtlijn.
1 Ronde spanklem
2 Uitgesneden gedeelte
3 Bolle sluitring
1 2 3
- Sluit geen draden van verschillende draaddikte aan op
dezelfde aansluitklemmen. (Loszittende draden in een
aansluitklem kunnen oververhitting veroorzaken.)
- Sluit draden met zelfde draaddikte aan zoals op de figuur
hieronder aangegeven.
■
Gebruik de juiste schroevendraaier om de schroeven van de
klemmen vast te draaien.
Smalle schroevendraaiers kunnen de kop van een schroef
beschadigen en beletten dat deze voldoende aanspant.
■
De schroeven van de aansluitklemmen teveel aanspannen kan
de schroeven beschadigen.
■
Zie de onderstaande tabel voor aanhaalmomenten voor de
schroeven van de klemmen.
Aanhaalmoment (N•m)
M4 (X1M)
M5 (X1M)
M5 (MASSA)
■
Zie de montagehandleiding in de binnenunit voor de bekabeling
van de binnenunit, enz.
■
Plaats een aardlekschakelaar en een zekering op de
voedingslijn. (Zie afbeelding 6)
1 Aardlekschakelaar
2 Zekering
3 Afstandsbediening
om de kabels op
1,2~1,8
2,0~3,0
3,0~4,0
RRLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57795-1 – 10.2010
