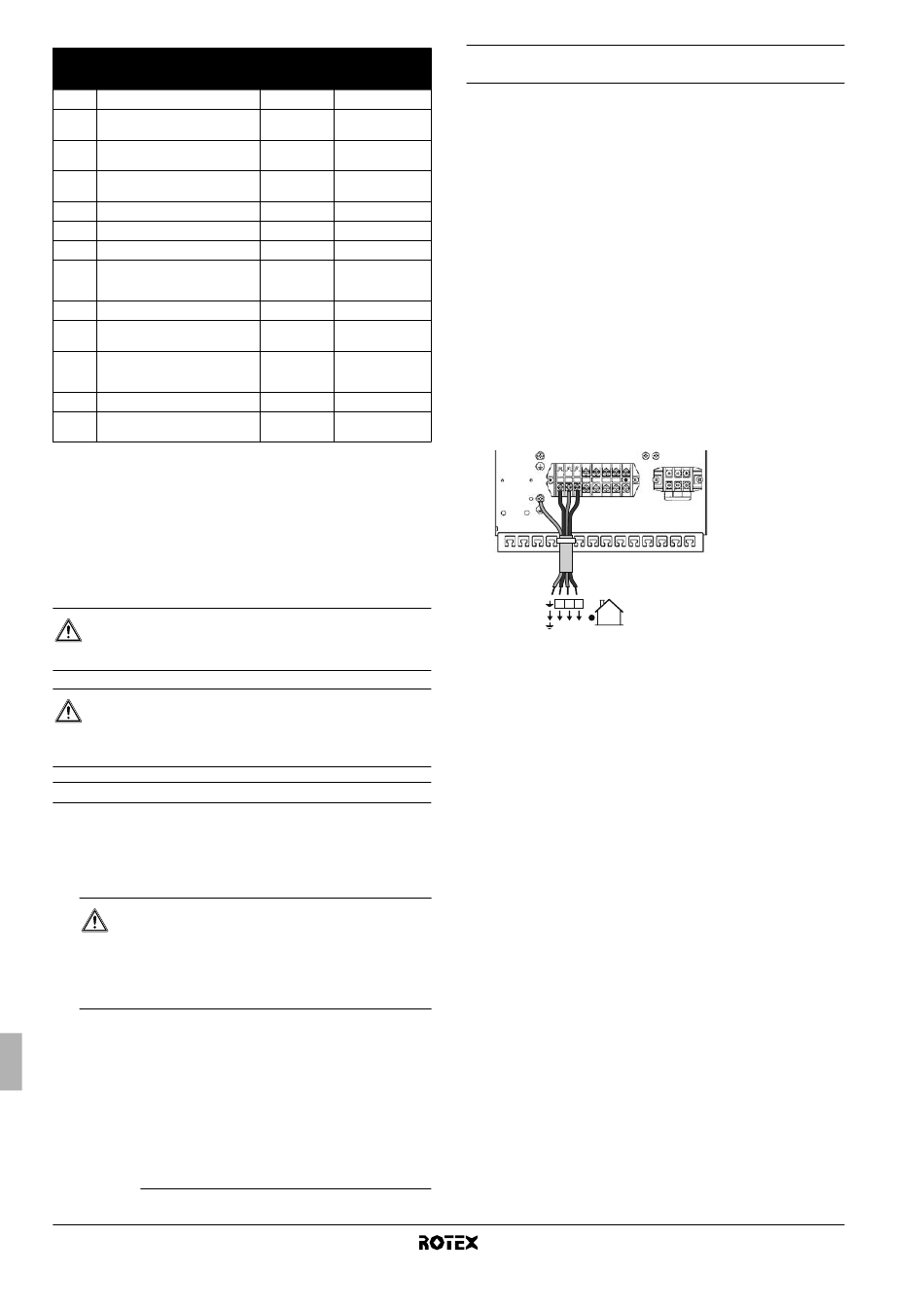

Item Beschrijving
1 Voedingskabel voor buitenunit
2 Voedings- en
communicatiekabel binnenunit
3 Stroomkabel voor
(c)
bodemplaatverwarming
4 Voedingskabel voor
backupverwarming
5 Kabel kamerthermostaat
6 Besturingskabel 3-wegklep
7 Besturingskabel 2-wegklep
8 Voedings- en thermische
beveiligingskabel
(f)
boosterverwarming
9 Thermistorkabel
10 Voedingskabel
(f)
boosterverwarming
11 Kabel voeding
kWh-voordeeltarief
(spanningsvrij contact)
12 Kabel gebruikersinterface
13 Voeding met normaal
kWh-tarief
(a) Zie naamplaatje op buitenunit.
2
(b) Kabeldoorsnede 2,5 mm
(c) De kabel voor de bodemplaatverwarming is alleen van toepassing in
combinatie met RRLQ of in het geval van een optionele EKBPHT-kit.
(d) Minimum kabeldoorsnede 0,75 mm
(e) Zie de tabel in "Aansluiting van de voeding van de backupverwarming" op
pagina 20.
(f) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
(g) De thermistor en de aansluitdraad (12 m) worden bij de binnenunit meegeleverd.
2
(h) Kabeldoorsnede 0,75 mm tot 1,25 mm
Een spanningsvrij contact zorgt voor de minimale belasting van 15 V DC, 10 mA.
2
(i) Kabeldoorsnede 0,75 mm tot 1,25 mm
VOORZICHTIG
Selecteer alle kabels en draadmaten volgens de
toepasselijke wetgeving.
WAARSCHUWING
Controleer na het uitvoeren van de elektriciteit of elk
elektrisch onderdeel en elke klem in de elektriciteitskast
goed is bevestigd.

Richtlijnen lokale bedrading

■
De meeste lokale bedrading van de binnenunit dient te worden
aangebracht op de klemmenstrook in de schakelkast. Om
toegang te krijgen tot de klemmenstrook, dient u het deksel van
de binnenunit en het servicepaneel van de schakelkast te
verwijderen, zie "5.1. Binnenunit openen" op pagina 10.
WAARSCHUWING
Schakel alle voedingen uit - d.w.z. de voeding van de
buitenunit en de voeding van de backupverwarming
en de tank voor warm water voor huishoudelijk
gebruik (indien van toepassing) - voordat u het
servicepaneel van de schakelkast verwijdert.
■
Op de onderkant van de schakelkast zijn bevestigingen voor
kabelbinders voorzien. Maak alle kabels vast met kabelbinders
(lokale levering).
■
Voor de backupverwarming is een specifiek voedingscircuit vereist.
■
Voor installaties met een tank voor warm water voor
huishoudelijk gebruik (optie) is een specifiek voedingscircuit
voor de boosterverwarming
Zie de montagehandleiding van de tank voor warm water voor
huishoudelijk gebruik voor meer informatie.
(1) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
Montagehandleiding
19
Vereist Maximaal
aantal opgenomen
geleiders amperage
(a)
2+GND
(b)
3+GND
(d)
2
2+GND of
(e)
3+GND
(d)
3 of 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(g)
2
2+GND 13 A
(h)
2
(i)
2
(b)
2+GND
2
2
, maximumlengte: 50 m.
2
, maximumlengte: 500 m.
(1)
vereist.
Aansluiting van de voedings- en communicatiekabel van de
binnenunit
Vereisten voor voedingscircuit en voedingskabel
De voeding van de binnenunit moet van de buitenunit komen.
Datacommunicatie met de buitenunit verloopt over dezelfde kabel.
Zie de montagehandleiding van de buitenunit voor alle richtlijnen en
specificaties voor de lokale bedrading tussen de binnenunit en de
buitenunit.
Werkwijze
1 Sluit met behulp van de geschikte kabel het voedingscircuit aan
op de juiste klemmen zoals aangegeven in het bedradings-
schema en de onderstaande afbeelding.
2 Sluit de aardgeleider (geel/groen) aan op de aardschroef op de
montageplaat van de schakelkast.
3 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
4 Bij het naar buiten leiden van kabels moet u ervoor zorgen dat
het deksel van de binnenunit nog goed kan worden gesloten, zie
afbeelding 3.
Opmerking: alleen de relevante lokale bedrading is hier afgebeeld.
X1M
1 2 3
1 2 3
1 2 3
Binnenunit voor lucht-water-warmtepompsysteem
X3M
RKHBH/X008BB
