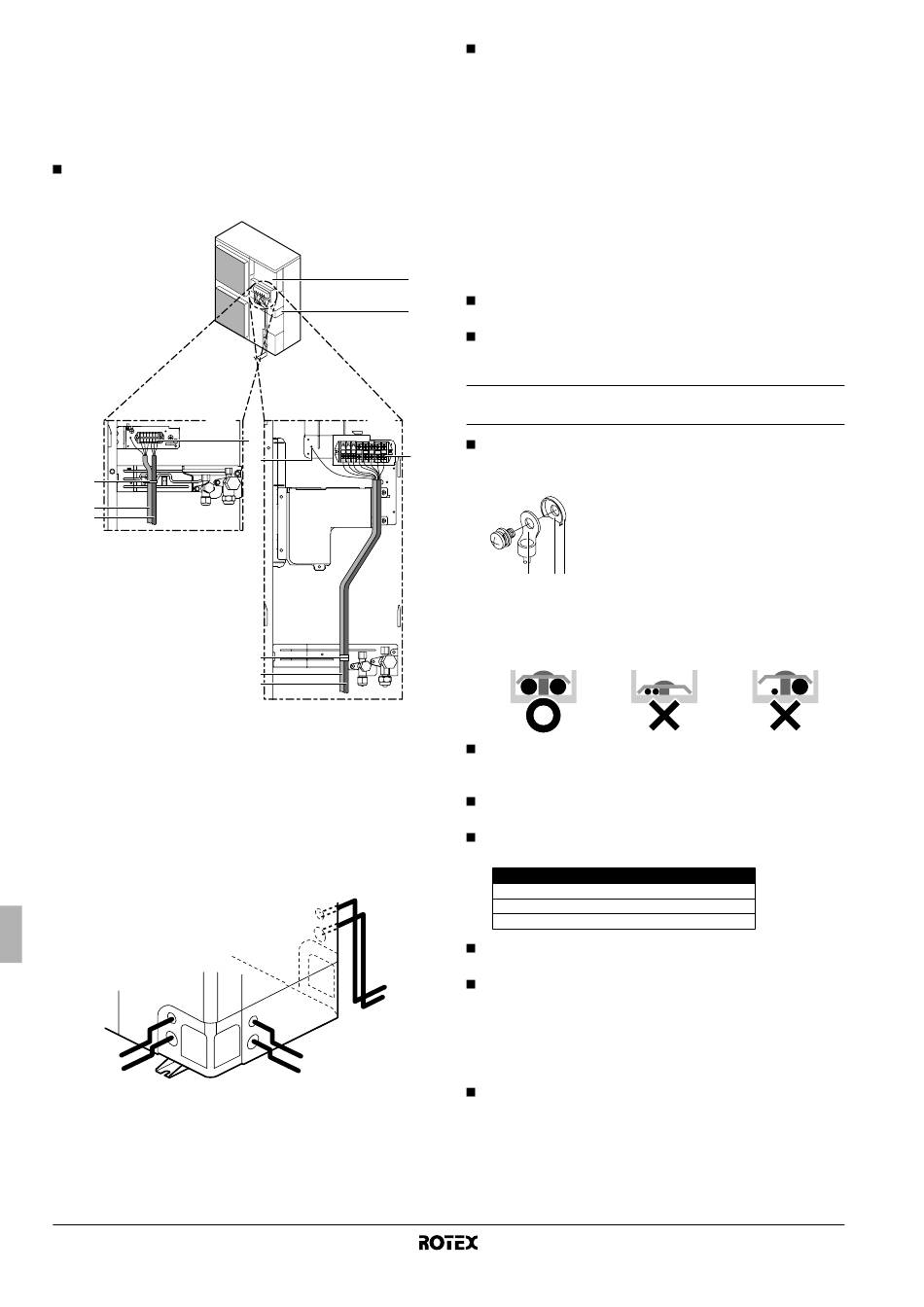

Bevestig de bedrading in de hieronder aangegeven volgorde.
1 Bevestig de aarding aan de bevestigingsplaat van de afsluiter
zodat hij niet kan verschuiven.
2 Bevestig de aarding opnieuw aan de bevestigingsplaat van de
afsluiter samen met de elektrische bedrading en de bedrading
tussen de units.
Geleid de elektrische bedrading zodanig dat het voordeksel bij
het werken aan de bedrading niet omhoog wordt geduwd en
maak het voordeksel goed vast.
V3
4
5
6
1 Schakelkast
2 Bevestigingsplaat afsluiter
3 Aarding
4 Kabelbinder
5 Bedrading tussen units
6 Voedings- en aardingsbedrading
Alleen als bodemplaatverwarming van toepassing (RRLQ of optie)
7 Kabel bodemplaatverwarming
8 Voeding van bodemplaatverwarming (van binnenunit)
2
1
1 Voedings-, aardingsbedrading , en indien van toepassing:
kabel bodemplaatverwarming
2 Bedrading tussen units
Montagehandleiding
13
1
2
W1
3
3
3
4
5
6
2
1
2
1
Voor kabels die uit de unit komen, kan een beschermende
mantelbuis worden aangebracht in het doorsteekgat. (Zie
afbeelding 3)
1 Draad
2 Bus
3 Moer
4 Frame
5 Slang
A Binnenkant
B Buitenkant
Bescherm de kabels met plastic buizen om te voorkomen dat de
rand van het doorsteekgat in de kabels snijdt wanneer u geen
mantelbuis gebruikt.
Houd u bij de aanleg aan het diagram voor elektrische
bedrading.
Plooi de kabels en bevestig het deksel goed zodat het goed
past.
Voorzorgsmaatregelen voor de bedrading van de
voeding en tussen de units
Gebruik een ronde klem voor aansluiting op het klemmenbord
van de voeding. Als dit echt niet mogelijk is, let dan op de
volgende punten.
1 Ronde drukklem
2 Uitsparing
3 Sluitring
1 2 3
- Sluit geen draden van een verschillende gauge aan op
dezelfde voedingsklem. (Losse draden kunnen oververhitting
veroorzaken.)
- Sluit draden met eenzelfde gauge als volgt aan.
Draai de klemschroeven vast met de goede schroevendraaier.
Een te kleine schroevendraaier kan de schroefkop beschadigen
zodat u de schroef niet meer goed kunt vastdraaien.
Wanneer u de klemschroeven te vast aanschroeft, kunt u de
schroeven beschadigen.
Zie de onderstaande tabel voor het aanhaalkoppel van de
klemschroeven.
Aanhaalkoppel (N•m)
M4 (X1M)
M5 (X1M)
M5 (EARTH)
Zie de montagehandleiding bij de binnenunit voor de bedrading
van binnenunits, etc.
Monteer een aardlekschakelaar en zekering op de voedings-
leiding. (Zie afbeelding 6)
1 Aardlekschakelaar
2 Zekering
3 Afstandsbediening
Gebruik bij de bedrading de voorgeschreven kabels, voer de
aansluitingen volledig uit, en bevestig de kabels zodanig dat ze
niet aan de klemmen trekken.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
1,2~1,8
2,0~3,0
3,0~4,0
Buitenunit voor lucht-water-warmtepomp
4PW54248-1
