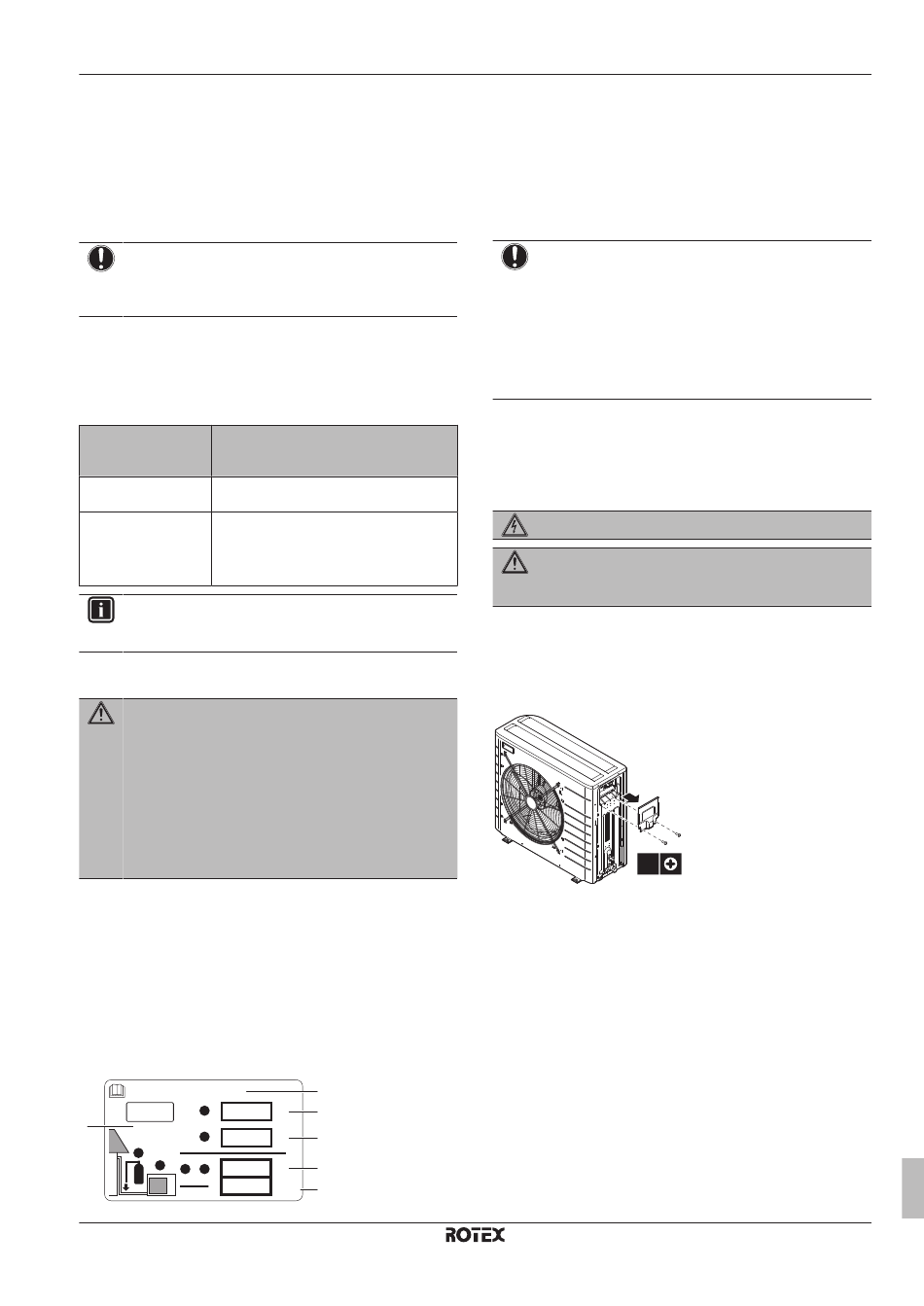

3 Purgez pendant au moins 2 heures, de manière à atteindre une
pression de –0,1 MPa (–1 bar) sur le manifold.
4 Une fois la pompe désactivée, vérifiez la pression pendant au
moins 1 heure.
5 Si vous n'atteignez PAS le vide cible ou si vous ne pouvez pas
maintenir le vide pendant 1 heure, procédez comme suit:
▪ Vérifiez de nouveau l'étanchéité.
▪ Procédez de nouveau au séchage à vide.
REMARQUE
Veillez à ouvrir la vanne d'arrêt du gaz après installation de
la tuyauterie et vidage. Si le système fonctionne avec la
vanne fermée, le compresseur risque d'être endommagé.
3.5 Charge du réfrigérant
3.5.1 Détermination de la quantité de
réfrigérant complémentaire
Si la longueur totale
de la tuyauterie de
liquide est de...
≤10 m N'AJOUTEZ PAS de réfrigérant
complémentaire.
>10 m R=(longueur totale (m) de la tuyauterie de
liquide–10 m)×0,020
R=charge supplémentaire (kg) (unités
arrondies à 0,1 kg près)
INFORMATIONS
La longueur de tuyau correspond à la longueur dans un
sens du tuyau de liquide.
3.5.2 Charge du réfrigérant
AVERTISSEMENT
▪ Utilisez uniquement du réfrigérant R410A. D'autres
substances peuvent entraîner des explosions et des
accidents.
▪ Le R410A contient des gaz à effet de serre fluorés.
Son potentiel de réchauffement global (GWP) est de
2087,5. NE laissez PAS ces gaz s'échapper dans
l'atmosphère.
▪ Lorsque vous chargez du réfrigérant, utilisez toujours
des gants de protection et des lunettes de sécurité.
Condition requise: Avant de charger du réfrigérant, assurez-vous
que le tuyau de réfrigérant est connecté et vérifié (test de fuite et
séchage à vide).
1 Raccordez le cylindre du réfrigérant à l'orifice d'entretien.
2 Chargez la quantité de réfrigérant supplémentaire.
3 Ouvrez la vanne d'arrêt du gaz.
3.5.3 Mise en place de l'étiquette concernant
les gaz fluorés à effet de serre
1 Remplissez l'étiquette comme suit:
Contains fluorinated greenhouse gases
RXXX
1 =
f
GWP: XXX
2 =
2
1
+
1 2
=
GWP × kg
=
1000
RRLQ004~008CAV3
ROTEX HPSU basse température Bi-bloc
4PW74444-1B – 2016.02
Alors...
a
kg b
kg c
d
kg
e
tCO eq
2
a Si une étiquette multilingue concernant les gaz fluorés à
effet de serre est livrée avec l'unité (reportez-vous aux
accessoires), décollez la langue applicable et collez-la sur
a.
b Charge de réfrigérant en usine: reportez-vous à la plaque
signalétique de l'unité
c Quantité de réfrigérant supplémentaire chargée
d Charge de réfrigérant totale
e Les émissions de gaz à effet de serre de la charge totale
de réfrigérant exprimées en tonnes d'équivalent de CO
f GWP = potentiel de réchauffement global
REMARQUE
En Europe, les émissions de gaz à effet de serre de la
charge de réfrigérant totale dans le système (exprimées en
tonnes d'équivalent de CO
les intervalles de maintenance. Suivez la législation
applicable.
Formule pour calculer les émissions de gaz à effet de
serre: la valeur GWP du réfrigérant × la charge de
réfrigérant totale [en kg] / 1000
2 Apposez l'étiquette à l'intérieur de l'unité extérieure, à côté des
vannes d'arrêt du gaz et du liquide.
3.6 Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
3.6.1 Raccordement du câblage électrique sur
l'unité extérieure
1 Retirez les 2 vis du couvercle du coffret électrique.
2 Retirez le couvercle du coffret électrique.
2
2×
3 Ouvrez l'attache.
4 Raccordez le câble d'interconnexion et l'alimentation électrique
comme suit:
3 Installation
2
) sont utilisées pour déterminer
2
1
