PS.......................... Schakelvoeding
Q1DI ...................... Lokaal te voorziene aardlekschakelaar (300 mA)
R1,R2 .................... Weerstand
R1T........................ Thermistor (lucht)
R2T........................ Thermistor (uitblaas)
R2T................ # ..... Thermistor (M1C afvoer)
R3T........................ Thermistor (aanzuiging 1)
R4T................ * ..... Thermistor (warmtewisselaar)
R4T................ # ..... Thermistor (warmtewisselaar nakoeling)
R5T........................ Thermistor (aanzuiging 2)
R6T................ * ..... Thermistor (nakoeling warmtewisselaar)
R6T................ # ..... Thermistor (warmtewisselaar)
R7T........................ Thermistor (vloeistofleiding 1)
R8T........................ Thermistor (vloeistofleiding 2)
R9T................ # ..... Thermistor (voedingsmodule)
S1NPH................... Druksensor (hoog)
S1NPL ................... Druksensor (laag)
S1PH ..................... Drukschakelaar (hoog)
V1R........................ Voedingsmodule
V2R................ * ..... Diodemodule
V2R................ # ..... Voedingsmodule
V3R........................ Diodemodule
V1T ................ * ..... IGBT (Bipolaire transistor met geïsoleerde poort)
X1M ....................... Klemmenstrook (voeding)
X2M ....................... Klemmenstrook (besturing)
Y1E........................ Elektronische expansieklep (hoofd)
Y3E........................ Elektronische expansieklep (nakoeling)
Y1S........................ Solenoïdeventiel (4-wegsklep)
Y2S........................ Solenoïdeventiel (warm gas)
Y3S........................ Solenoïdeventiel (ontlaadcircuit)
Z1C~Z8C ....... * ..... Ontstoringsfilter (ferrietkern)
Z1C~Z7C ....... # ..... Ontstoringsfilter (ferrietkern)
Z1F~Z4F........ * ..... Ontstoringsfilter
Z1F~Z3F........ # ..... Ontstoringsfilter
Tabel met onderdelen
* Alleen voor V1-modellen
# Alleen voor Y1-modellen
Opmerkingen
1 Dit bedradingsschema geldt alleen voor de buitenunit.
4 Zie de sticker met het bedradingsschema (op de
achterkant van de frontplaat) voor instructies over het
gebruik van de BS1~BS5 DS1-1, DS1-2 schakelaars.
5 Sluit de beveiliging S1PH niet kort om de unit te laten
functioneren.
7 Zie de montagehandleiding voor de aansluitbedrading
naar binnenunit-buitenunit transmissie F1-F2.
RRRQ011~016AAV1+Y1
Buitenunit voor lucht-water-warmtepomp
4PW55782-1B

9.3. Systeemoverzicht lokale bedrading

(Zie afbeelding 9)
1 Aardlekschakelaar
2 Lokale zekering
3 Afstandsbediening
9.4. Voorzorgsmaatregelen voor de bedrading van de
voeding en tussen de units
■
Voer de stroomkabel (inclusief de aardingskabel en, indien van
toepassing, de kabel van de bodemplaatverwarming) doorheen
de voedingsuitlaatpoort aan de voorkant, zijkant of achterkant
van de buitenunit.
■
Voer de transmissiekabels doorheen de kabeluitlaatpoort of de
leidingsuitlaatpoort, of maak een gat in de voorkant, de zijkant of
de achterkant van de buitenunit. (Zie afbeelding 8).
A Naar de achterkant
B Naar de zijkant
C Naar de voorkant
1 Voedingsklemmenstrook (X1M)
2 Besturingsbedrading tussen units
3 Stroomkabel met aardingskabel. (Houd voldoende afstand tussen
de stroomkabel en de besturingsbedrading).
4 Klem (lokaal te voorzien)
5 Bevestigingsplaat afsluiter
6 Stroomkabel
7 Aardingskabel (geel/groen)
8 Bevestig de besturingsbedrading met de klem
9 Besturingsklemmenblok (X2M)
10 Onderlinge verbindingskabel voor bodemplaatverwarming
(alleen RRRQ)

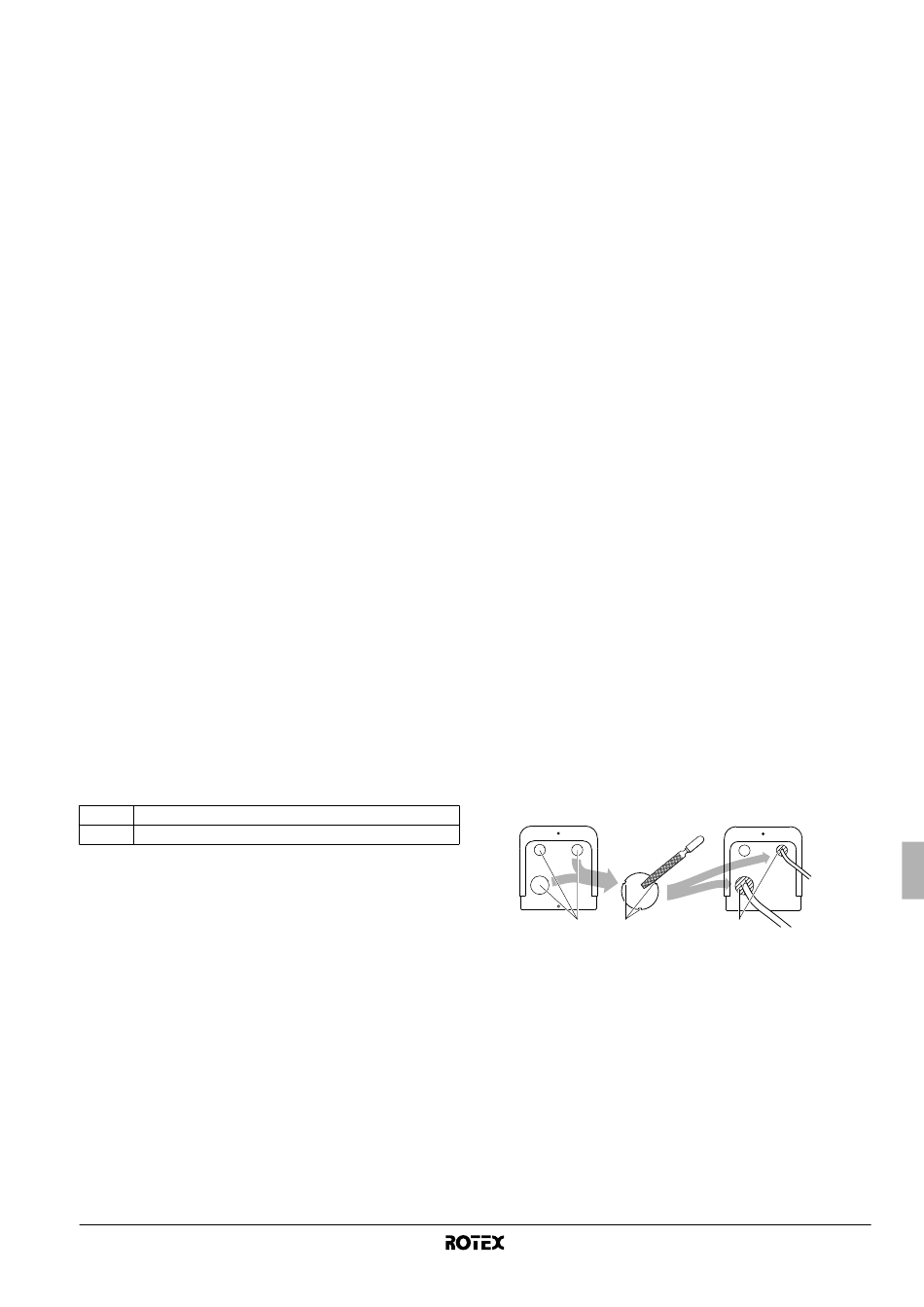

Voorzorgsmaatregelen bij het uitslaan van de uitbreekopeningen
■
Het uitslaan van een breekplaat gebeurt met een hamer.
■
Na het uitslaan van de uitbreekopeningen brengt u best wat
reparatieverf aan op de randen en omgeving om roestvorming te
voorkomen.
■
Verwijder eventuele bramen van de uitbreekopeningen en
omwikkel de bedrading met beschermtape om beschadiging
ervan bij het doorvoeren te voorkomen.
■
Stop de uitbreekgaten dicht met verpakkingsmateriaal (ter
plaatse klaarmaken) als de mogelijkheid bestaat dat kleine
dieren via de gaten binnendringen in het systeem.
1 2
1 Uitbreekgat
2 Braam
3 Verpakkingsmateriaal
3
