11. X13A-aansluiting
De K3M-stekker wordt aangesloten op de X13A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
12. X9A-aansluiting
De thermistorstekker wordt aangesloten op de X9A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
13. Zekering FU2 (in-line zekering)
14. Transformator TR1
15. A4P
Adreskaart remote alarm (alleen voor installaties met kit voor
remote alarm).
LET OP Het elektrische bedradingsschema vindt u op de
binnenkant van het deksel van de schakelkast.

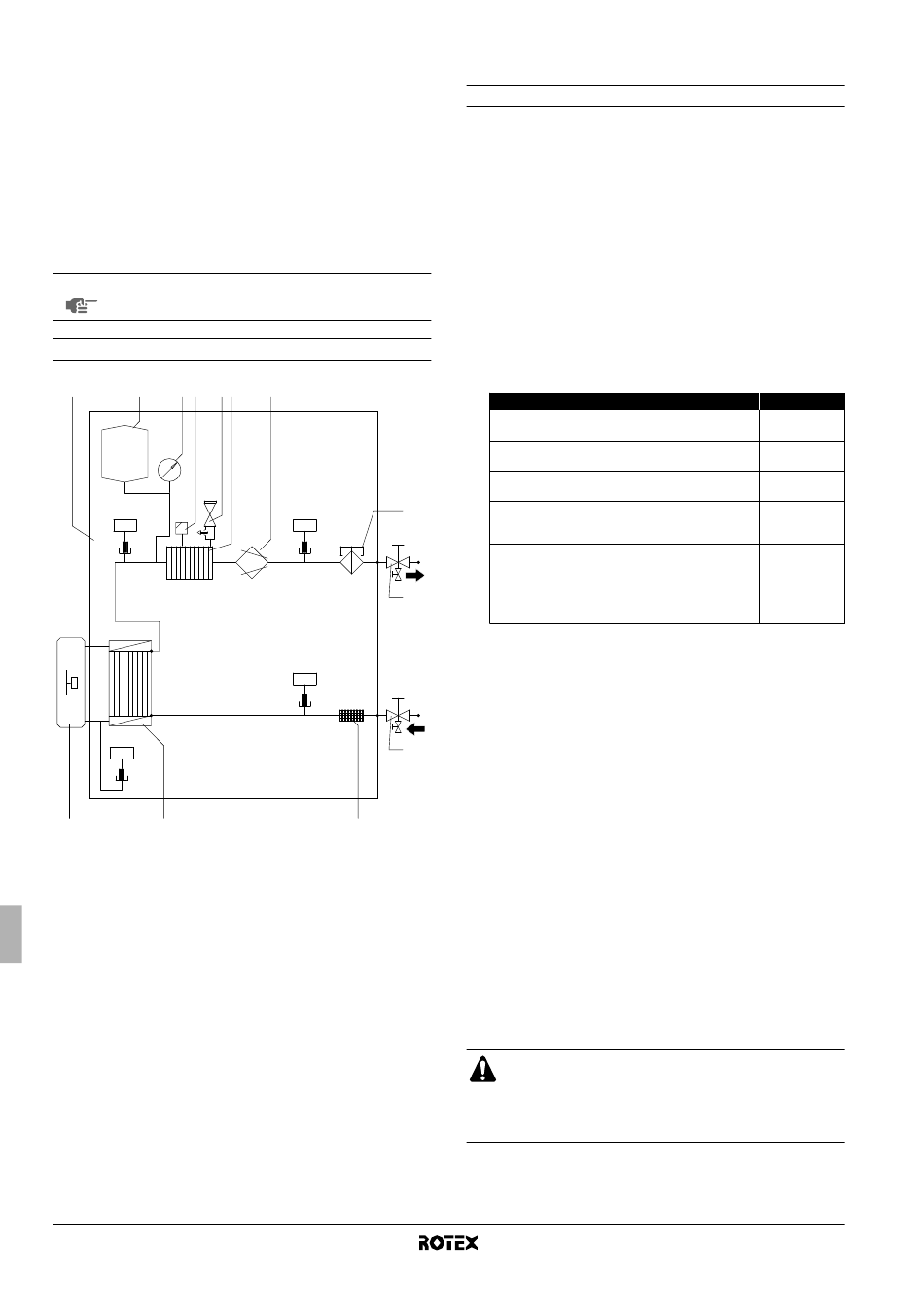

Functioneel schema

2 3 4 5 6 7
R1T
t >
H O
2
R3T
t >
1 13
1 Buitenunit
2 Binnenunit
3 Expansievat
4 Manometer
5 Ontluchtingsklep
6 Drukveiligheidsklep
7 Backupverwarming
8 Pomp
9 Stromingsschakelaar
Montagehandleiding
12
8
9
R2T
t >
10
R4T
t >
11
12
10 Afsluiter wateruitlaat met
aftapkraan (lokale installatie)
11 Afsluiter waterinlaat met
aftapkraan (lokale installatie)
12 Filter
13 Warmtewisselaar
R1T
R2T
Temperatuursensoren
R3T
R4T
I
NSTALLATIE VAN DE BINNENUNIT

Keuze van de installatieplaats

De unit moet binnenshuis aan een muur worden gemonteerd op een
plaats die voldoet aan de volgende voorwaarden:
■
De installatieplaats is vorstvrij.
■
Voldoende vrije ruimte rond de unit voor onderhoud. (Zie
afbeelding 2).
■
Voldoende ruimte rond de unit voor luchtcirculatie.
■
Voorziening voor condensaatafvoer (alleen voor RKHBX-
modellen met lekbakkit EKHBDP) en druk aflaten van de
drukveiligheidsklep.
■
Het installatie-oppervlak is een vlakke en verticale muur van
niet-brandbaar materiaal die het gewicht van de unit bij werking
kan dragen (zie "Technische specificaties" op pagina 42).
■
Er kan geen brand ontstaan als gevolg van lekkage van licht
ontvlambare gassen.
■
Alle leidinglengten en afstanden zijn nageleefd.
Vereiste
Maximaal toegestane koelmiddelleidinglengte tussen
buiten- en binnenunit
Minimaal vereiste koelmiddelleidinglengte tussen
buiten- en binnenunit
Maximaal toegestaan hoogteverschil tussen buiten-
en binnenunit
Maximaal toegestane afstand tussen de 3-wegsklep
en de binnenunit (alleen voor installaties met tank
voor warm water voor huishoudelijk gebruik).
Maximaal toegestane afstand tussen de tank voor
warm water voor huishoudelijk gebruik en de
binnenunit (alleen voor installaties met tank voor
warm water voor huishoudelijk gebruik). De bij de
tank voor warm water voor huishoudelijk gebruik
geleverde thermistorkabel is 12 m lang.
■
Tijdens de normale werking zal de hydrobox-unit geluid voort-
brengen dat als lawaai zou kunnen worden ervaren. De bron
van het geluid kan de waterpomp en/of activering van de
contactor zijn. Wij raden dan ook aan om de hydrobox-unit op
een stevige muur te installeren en niet in of in de nabijheid van
een geluidsgevoelige omgeving (bijv. een slaapkamer).
■
Installeer de unit niet in een omgeving met een hoge
vochtigheidsgraad (bijv. een badkamer).
■
Selecteer de leidingdiameter op basis van de vereiste water-
stroming en de beschikbare ESP (externe statische druk) van
de pomp.
■
De apparatuur is niet bedoeld voor gebruik in een omgeving met
ontploffingsgevaar.
■
Installeer de unit niet op een plaats die vaak als werkplaats
wordt gebruikt.
In het geval van bouwwerken (bijv. slijpwerk) waar veel stof
wordt geproduceerd, moet de unit worden afgedekt.
■
Zorg ervoor dat ingeval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de
omgeving.
■
Plaats geen voorwerpen of uitrusting bovenop de unit.
■
Neem voldoende voorzorgsmaatregelen in overeenstemming
met de relevante lokale en nationale regelgevingen, voor het
geval van een koelmiddellek.
VOORZICHTIG
Als de installatie uitgerust is met een tank voor warm water
voor huishoudelijk gebruik (optie), zie de installatie-
handleiding van de
huishoudelijk gebruik.
Binnenunit voor lucht-water-warmtepompsysteem
Waarde
30 m
3 m
20 m
3 m
10 m
tank voor warm water voor
RKHBH/X008BA
4PW54224-1A
