11. X13A-aansluiting
De K3M-stekker wordt aangesloten op de X13A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
12. X9A-aansluiting
De thermistorstekker wordt aangesloten op de X9A-aansluiting
(alleen voor installaties met tank voor warm water voor
huishoudelijk gebruik).
13. Pompzekering FU2 (in-line zekering)
14. Pomprelais K4M
15. Transformator TR1
16. A4P
Adreskaart remote alarm (alleen voor installaties met kit voor
remote alarm).
LET OP Het elektrische bedradingsschema vindt u op de
binnenkant van het deksel van de schakelkast.

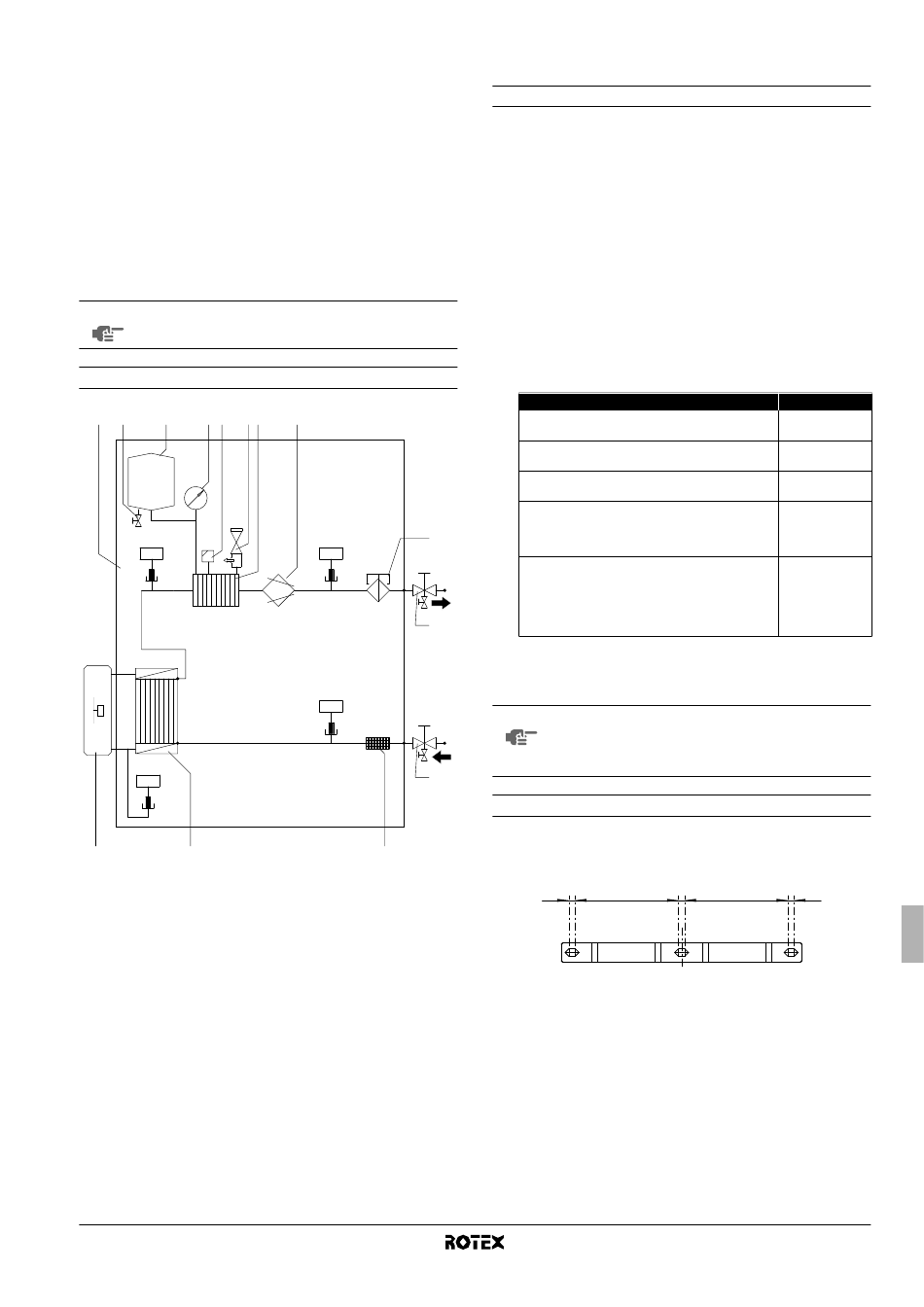

Functioneel schema

2 3 4 5 6 7 8
R1T
t >
H O
2
R3T
t >
1 14
1 Buitenunit
2 Binnenunit
3 Aftapkraan expansievat
4 Expansievat
5 Manometer
6 Ontluchtingsklep
7 Drukveiligheidsklep
8 Vat backupverwarming
met backupverwarming
9 Pomp
RKHBH/X016AB
Binnenunit voor lucht-water-warmtepompsysteem
4PW50205-1A
9
10
R2T
t >
11
R4T
t >
12
13
10 Stromingsschakelaar
11 Afsluiter wateruitlaat met
aftapkraan (lokale installatie)
12 Afsluiter waterinlaat met
aftapkraan (lokale installatie)
13 Filter
14 Warmtewisselaar
R1T
R2T
Temperatuursensoren
R3T
R4T
I
NSTALLATIE VAN DE BINNENUNIT

Keuze van de installatieplaats

De unit moet binnenshuis aan een muur worden gemonteerd op een
plaats die voldoet aan de volgende voorwaarden:
■
De installatieplaats is vorstvrij.
■
Voldoende vrije ruimte rond de unit voor onderhoud. (Zie
afbeelding 2)
■
Voldoende ruimte rond de unit voor luchtcirculatie.
■
Voorziening voor condensaatafvoer (alleen voor RKHBX-
modellen met lekbakkit EKHBDP) en druk aflaten van de
drukveiligheidsklep.
■
Het installatie-oppervlak is een vlakke en verticale muur van
niet-brandbaar materiaal die het gewicht van de unit bij werking
kan dragen (zie "Technische specificaties" op pagina 31).
■
Er kan geen brand ontstaan als gevolg van lekkage van licht
ontvlambare gassen.
■
Alle leidinglengten en afstanden zijn nageleefd.
Vereiste
Maximaal toegestane koelmiddelleidinglengte
tussen buiten- en binnenunit
Minimaal vereiste koelmiddelleidinglengte tussen
buiten- en binnenunit
Maximaal toegestaan hoogteverschil tussen buiten-
en binnenunit
Maximaal toegestane afstand tussen de
3-wegsklep en de binnenunit (alleen voor
installaties met tank voor warm water voor
huishoudelijk gebruik).
Maximaal toegestane afstand tussen de tank voor
warm water voor huishoudelijk gebruik en de
binnenunit (alleen voor installaties met tank voor
warm water voor huishoudelijk gebruik). De bij de
tank voor warm water voor huishoudelijk gebruik
geleverde thermistorkabel is 12 m lang.
(a) Wanneer <5 m moet de buitenunit worden bijgevuld. Raadpleeg de
montagehandleiding van de buitenunit.
■
De apparatuur is niet bedoeld voor gebruik in een omgeving met
ontploffingsgevaar.
LET OP Als de installatie met een tank voor warm water voor
huishoudelijk gebruik is uitgerust (optie), zie de
montagehandleiding van de tank voor warm water voor
huishoudelijk gebruik.

Afmetingen en serviceruimte

Maateenheid: mm
Afmetingen van de muurbeugel
10
163
Afmetingen van de unit, zie afbeelding 3
1 Buigzame afvoerslang
2 Aansluiting van
wateruitlaat
3 Aansluiting van
waterinlaat
4 Aansluiting van
koelmiddelvloeistof
Vereiste serviceruimte, zie afbeelding 2
Waarde
75 m
(a)
3 m
30 m
3 m
10 m
10 10
163
5 Aansluiting van
koelmiddelgas
FBSP Female British Standard
Pipe (Vrouwelijke leiding
Britse standaard)
MBSP Male British Standard
Pipe (Mannelijke leiding
Britse standaard)
Montagehandleiding
