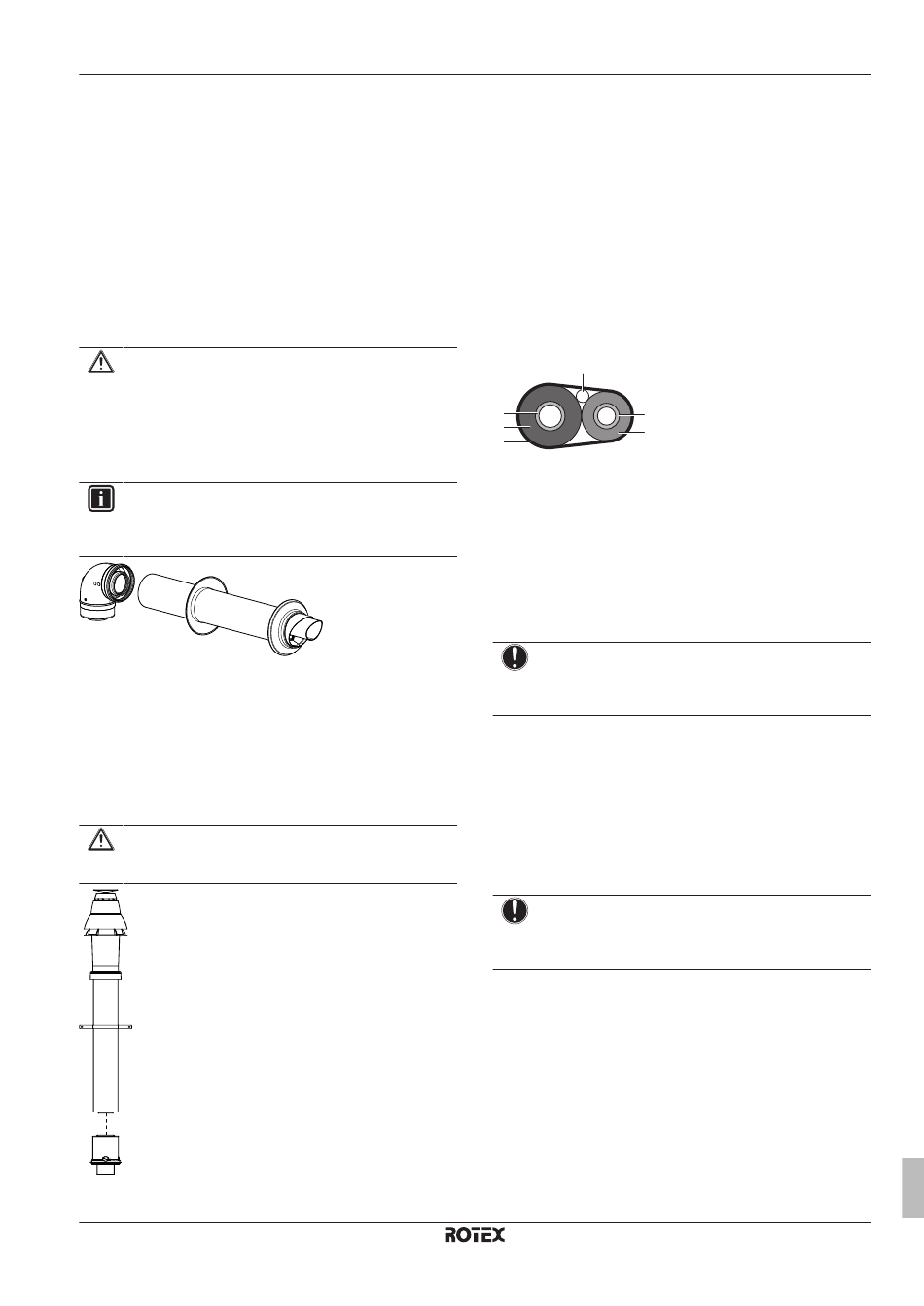

7.13.7
Isolation de l'entrée d'air et des gaz
d'échappement
De la condensation peut apparaître à l'extérieur du tuyau lorsque la
température
du
matériel
est
l'environnement est élevée, tout comme le taux d'humidité. S'il existe
un risque de condensation, utilisez un matériel avec une isolation de
10 mm contre l'humidité.
7.13.8
Montage d'un système de ventouse
horizontal
Le système de ventouse horizontal de 60/100 mm peut être rallongé
jusqu'à une longueur maximale spécifiée dans le tableau d'indication
des longueurs maximales de tuyau. Calculez la longueur équivalente
conformément aux spécifications de ce manuel.
ATTENTION
Lisez les manuels d'installation des éléments non fournis
avec la pompe à chaleur hybride.
Le système de ventouse horizontal DOIT être installé sous une
pente de 3° vers la chaudière (50 mm par mètre) et DOIT être
soutenu par au moins 1 attache tous les mètres. Le meilleur
emplacement pour fixer l'attache se situe sous le raccord.
INFORMATIONS
Les canalisations flexibles du gaz de combustion ne
peuvent PAS être utilisées dans les sections de
raccordement horizontal.
7.13.9
Montage d'un système de ventouse
vertical
Un système de ventouse vertical de 60/100 mm est également
disponible.
Si
vous
utilisez
disponibles auprès du fournisseur de votre chaudière, vous pouvez
rallonger le système jusqu'à une longueur maximale spécifiée dans
le tableau d'indication des longueurs maximales de tuyau
(raccordement initial de la chaudière non inclus).
ATTENTION
Lisez les manuels d'installation des éléments non fournis
avec la pompe à chaleur hybride.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
basse
alors
que
celle
des
éléments
supplémentaires
7.13.10 Kit de gestion des gaz d'échappement
Reportez-vous aux réglementations locales et nationales.
de
7.13.11 Ventouses dans des interstices
Non applicable.
7.14
Finalisation de l'installation de
l'unité extérieure
7.14.1
Finalisation de l'installation de l'unité
extérieure
1 Isolez et installez la tuyauterie de réfrigérant et le câble
d'interconnexion comme suit:
c
a
b
f
a
Tuyau de gaz
b
Isolation du tuyau de gaz
c
Câble d'interconnexion
d
Tuyau de liquide
e
Isolation du tuyau de liquide
f
Ruban de finition
2 Installez le couvercle d'entretien.
7.14.2
Fermeture de l'unité extérieure
1 Fermez le couvercle du coffret électrique.
2 Fermez le couvercle d'entretien.
REMARQUE
Lors de la fermeture du couvercle de l'unité extérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1 N•m.
7.15
Finalisation de l'installation de
l'unité intérieure
7.15.1
Fermeture de l'unité intérieure
1 Fermez le coffret électrique.
2 Installez le panneau latéral sur l'unité.
3 Installez la plaque supérieure.
REMARQUE
Lors de la fermeture du couvercle de l'unité intérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1 N•m.
Avant d'installer le module de pompe à chaleur, veillez à ce que le
module hybride et la chaudière à gaz soient correctement installés.
7.16
Fin de l'installation de la chaudière
à gaz
7.16.1
Purger l'alimentation en gaz
1 Tournez une fois la vis dans le sens antihoraire.
7 Installation
d
e
Guide de référence installateur
51
