7. E '
SPACE D ENTRETIEN DE L
■

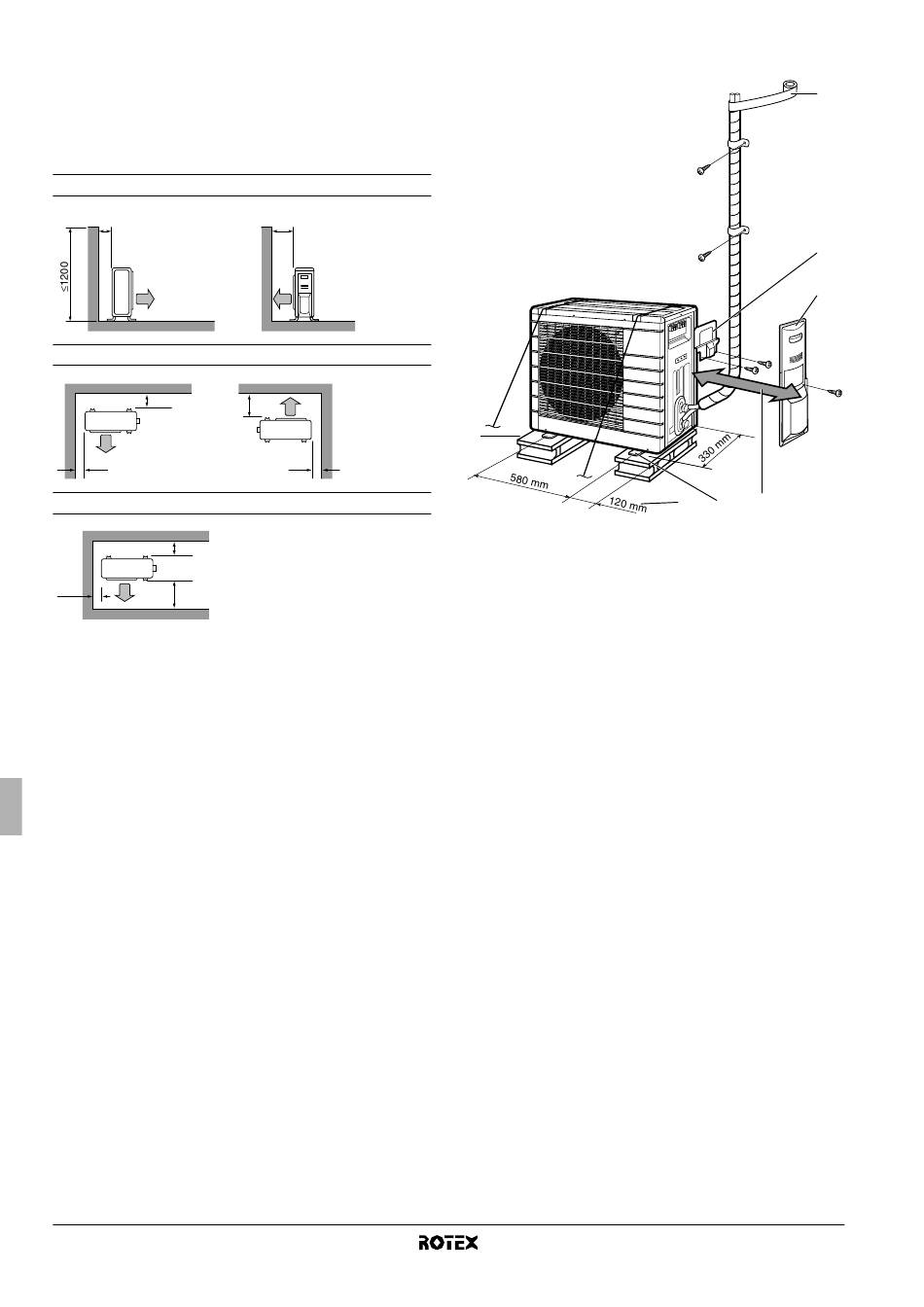

Suivez les consignes d'installation ci-dessous si le flux d'air
d'évacuation ou l'admission d'air de l'unité extérieure est bloqué
par un mur ou autre obstacle.
■
Pour tous les exemples d'installation ci-dessous, la hauteur du
mur du côté de l'évacuation est de 1200 mm maximum.
Un côté face au mur (unité: mm)
>100
Deux côtés face au mur (unité: mm)
>100
>350
>50
Trois côtés face au mur (unité: mm)
>100
>50
>350
Manuel d'installation
8
'
INSTALLATION
>350
>50
7.1. Schéma d'installation de l'unité extérieure
7
1 Enroulez le tuyau d'isolation de ruban de finition de bas en
haut.
2 Couvercle d'entretien
3 Couvercle de la vanne d'arrêt
4 250 mm du mur. Laissez suffisamment d'espace pour la
tuyauterie et l'entretien électrique.
5 En cas de risque de chute ou de retournement de l'unité,
fixez l'unité avec les boulons de scellement, avec des fils
ou autres.
6 Distance jusqu'au côté extérieur du couvercle de la vanne
d'arrêt
7 Si l'emplacement ne dispose pas d'un drainage adapté,
placez l'unité sur des blocs de montage. Ajustez la hauteur
des pieds jusqu'à ce que l'unité soit de niveau, faute de
quoi l'eau risque de fuir ou de s'accumuler.
Unité extérieure pour pompe à chaleur air à eau
1
2
3
6 5 4
RRLQ006~008BBV3
4PW68222-1 – 02.2011
