8 Configuration
7.10
Finalisation de l'installation de
l'unité extérieure
7.10.1
Finalisation de l'installation de l'unité
extérieure

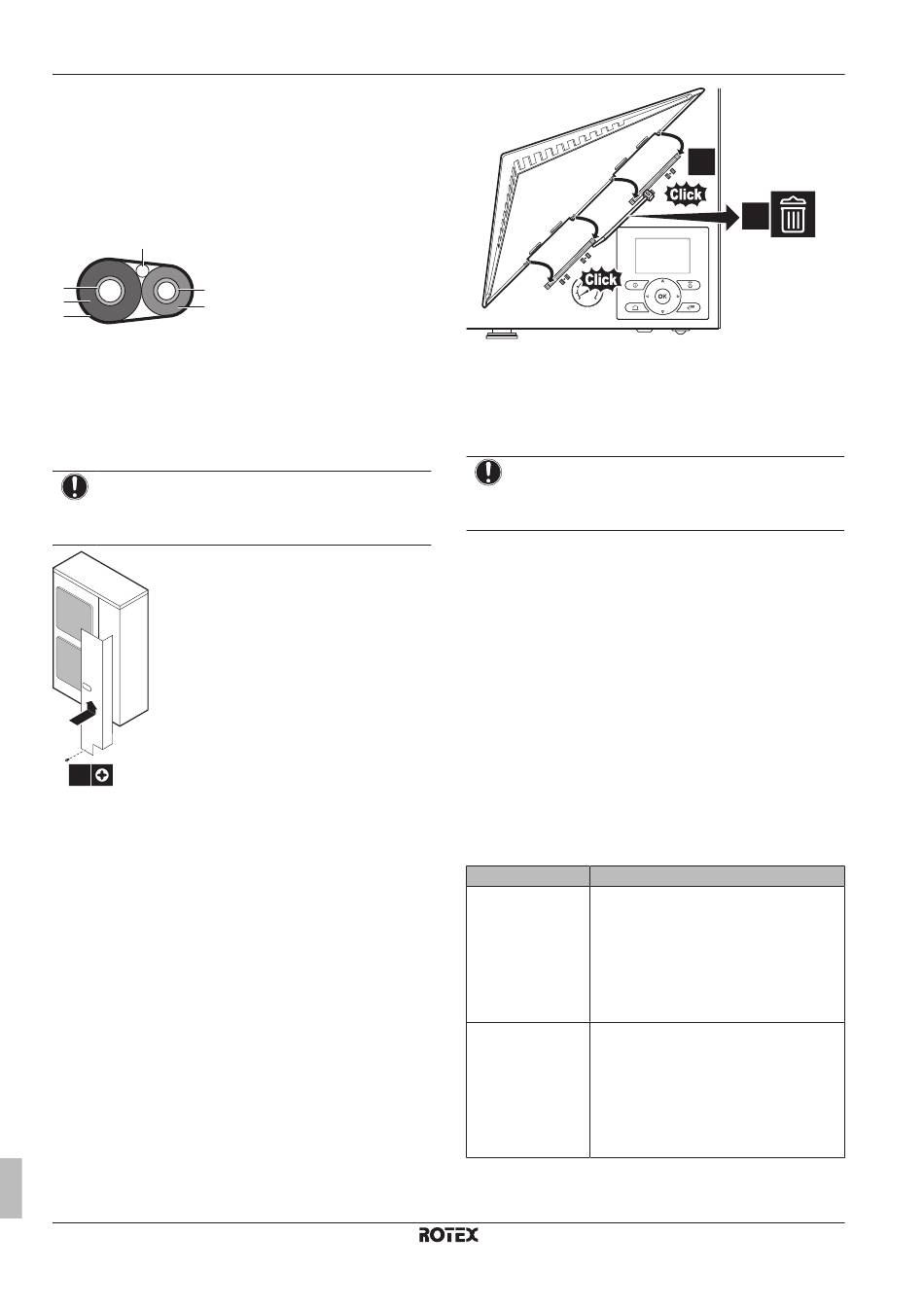

1 Isolez et installez la tuyauterie de réfrigérant et le câble
d'interconnexion comme suit:
c
a
d
b
e
f
a
Tuyau de gaz
b
Isolation du tuyau de gaz
c
Câble d'interconnexion
d
Tuyau de liquide
e
Isolation du tuyau de liquide
f
Ruban de finition
2 Installez le couvercle d'entretien.
7.10.2
Fermeture de l'unité extérieure
REMARQUE
Lors de la fermeture du couvercle de l'unité extérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1 N•m.
1
2
1×
7.11
Finalisation de l'installation de
l'unité intérieure
7.11.1
Fixation du couvercle de l'interface
utilisateur sur l'unité intérieure
1 Veillez à ce que le panneau avant soit retiré de l'unité
intérieure. Reportez-vous à la section
l'unité intérieure" à la
page 31.
2 Insérez le couvercle de l'interface utilisateur dans les
charnières.
Guide de référence installateur
50
3 Installez le panneau avant sur l'unité intérieure.
7.11.2
1 Fermez le couvercle du coffret électrique.
2 Réinstallez le panneau avant.
8
8.1
Ce chapitre indique ce que vous devez faire et savoir pour
configurer le système après installation.
Pourquoi ?
Il est possible que le système ne fonctionne PAS comme prévu s'il
n'est PAS configuré correctement. La configuration influence les
éléments suivants:
▪ Les calculs du logiciel
▪ Ce que vous voyez sur et ce que vous pouvez faire avec
l'interface utilisateur
Comment ?
Vous pouvez configurer le système à l'aide de deux méthodes.
Configuration via
l'interface utilisateur
"7.2.3 Ouverture de
Configuration via le
logiciel de
configuration du PC
Fermeture de l'unité intérieure
REMARQUE
Lors de la fermeture du couvercle de l'unité intérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1 N•m.
Configuration
Vue d'ensemble: configuration
Méthode
La première fois – Assistant rapide.
Lorsque vous ACTIVEZ l'interface utilisateur
pour la première fois (via l'unité intérieure),
un assistant rapide démarre pour vous aider
à configurer le système.
Ensuite. Si nécessaire, vous pourrez
apporter ultérieurement des modifications à
la configuration.
Vous pouvez préparer la configuration hors
site sur un PC, puis télécharger
ultérieurement la configuration sur le
système à l'aide du logiciel de configuration
du PC.
Reportez-vous également à la section
suivante:
"8.1.1 Raccordement du câble PC
au coffret électrique" à la
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
2
3
Description
page 51.
4P384980-1B – 2016.03
