Genleşme kabı ön yükleme basıncının hesaplanması
Ayarlanacak ön basınç (Pg) maksimum montaj yükseklik farkına (H)
bağlıdır ve aşağıda verilen şekilde hesaplanır:
Pg=(H/10+0,3) bar
İzin verilen maksimum su hacminin kontrol edilmesi
Devrenin tümünde izin verilen maksimum su hacminin belirlenmesi
için aşağıdakileri yapın:

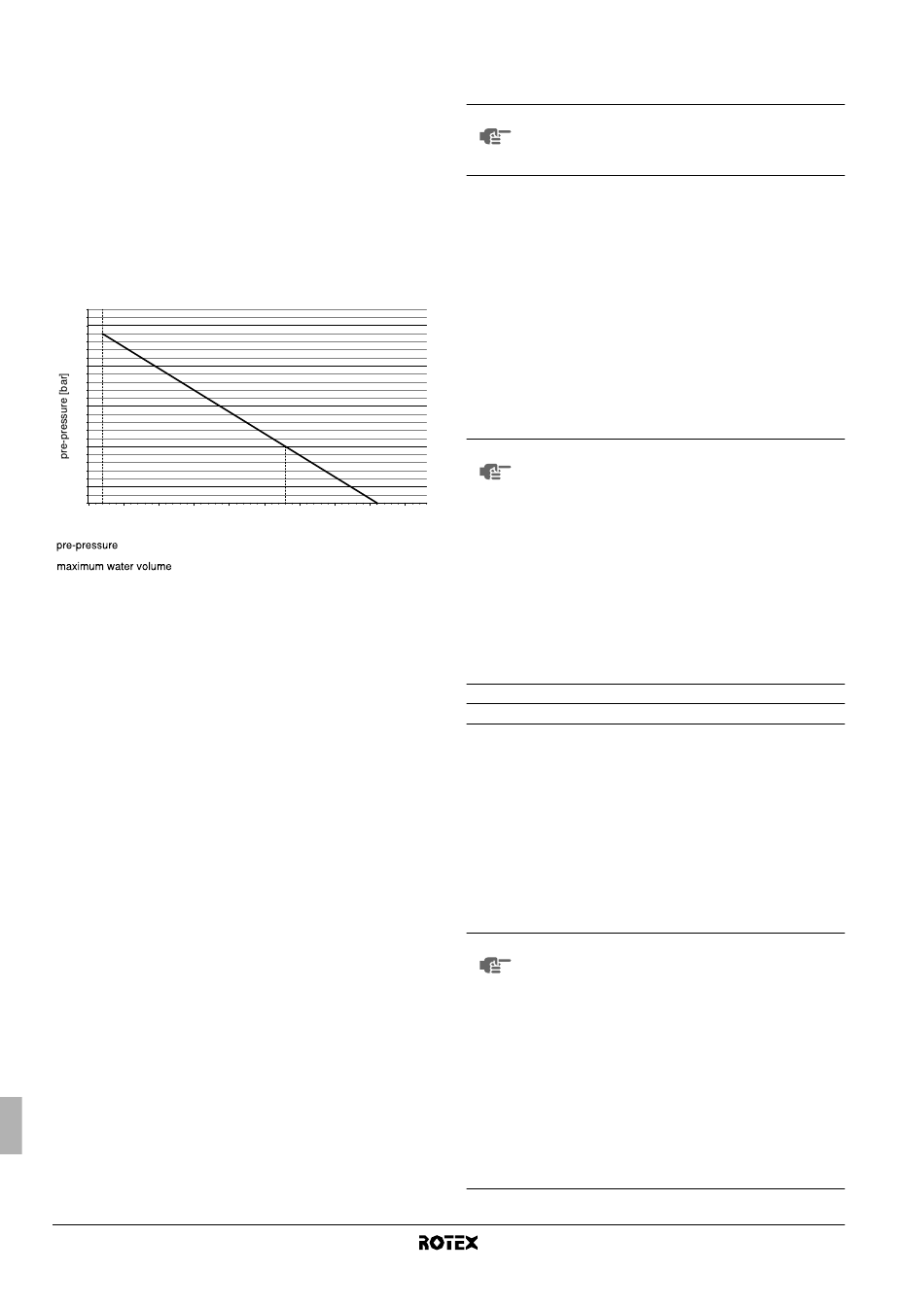

1 Aşağıdaki grafiği kullanarak hesaplanan ön basınca (Pg) karşılık
gelen maksimum su hacmini belirleyin.
2 Su devresinin tamamındaki toplam su hacminin bu değerden az
olduğunu kontrol edin:
Eğer böyle değilse, iç ünitedeki genleşme kabı montaj için çok
küçüktür.
2.5
2
1.5
1
0.5
0.3
0 10 50 100 150 200
maximum water volume [l]
= ön basınç
= maksimum su hacmi
Örnek 1
İç ünite su devresindeki en yüksek noktanın 5 m altına kurulmuştur.
Su devresindeki toplam su hacmi 100 litredir.
Bu örnekte, hiçbir işlem ya da ayarlama gerekli değildir.
Örnek 2
İç ünite su devresindeki en yüksek noktaya kurulmuştur. Su
devresindeki toplam su hacmi 350 litredir.
Sonuç:
■
350 l büyüktür 280 l olduğuna göre, ön basınç düşürülmelidir
(yukarıdaki tabloya bakın).
■
Gerekli ön basınç değeri:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
Buna karşılık gelen maksimum su hacmi grafikten okunabilir:
yaklaşık 410 l.
■
Toplam su hacmi (350 l) maksimum su hacminden (410 l) düşük
olduğu için, genleşme kabı montaj için yeterlidir.
Genleşme kabı ön yükleme basıncının ayarlanması
Genleşme kabının fabrika ayar ön basıncının (1 bar) değiştirilmesi
gerektiğinde aşağıdaki esaslar göz önünde bulundurulmalıdır:
■
Genleşme kabı ön basıncını ayarlamak için yalnız kuru azot
kullanın.
■
Genleşme kabı ön basıncının hatalı ayarlanması sistemin
arızalanmasına yol açacaktır. Bu nedenle ön basınç yalnız
ehliyetli bir tesisatçı tarafından ayarlanmalıdır.
Montaj kılavuzu
15
250 300 350 400 450
Su devresinin bağlanması
Su bağlantıları, su giriş ve çıkışlarına uyularak yerel düzenlemelere
ve ünite ile birlikte verilen genel görünüm şemasına göre yapılmalıdır.
NOT Boru bağlantılarını yaparken aşırı kuvvet uygulayarak
ünite borularını deforme etmemeye dikkat edin.
Borulardaki deformasyon ünitenin arıza yapmasına yol
açabilir.
Su devresine hava, nem veya toz girerse sorunlar çıkabilir. Bu
nedenle, su devresini bağlarken aşağıdakileri daima dikkat edin:
■
Yalnız temiz borular kullanın.
■
Çapakları alırken borunun ucunu aşağı doğru tutun.
■
Duvar içinden geçirirken toz ve pislik girmemesi için borunun
ucunu kapatın.
■
Bağlantıların sızdırmazlığı için güvenilir bir diş sızdırmazlık
malzemesi kullanın. Conta
sıcaklıklarına dayanabilmelidir.
■
Pirinç dışında metal boru kullanıldığında, galvanik korozyona
mani olmak için mutlaka her iki malzemeyi birbirinden yalıtın.
■
Pirinç yumuşak bir malzeme
bağlantılarını yaparken uygun aletler kullanın. Uygun olmayan
aletler borularda hasara neden olacaktır.
■
NOT Ünite yalnız kapalı bir su sisteminde kullanılmalı-
dır. Açık bir su devresinde uygulama yapılması su
borularında aşırı korozyona yol açabilir.
■
Su devresinde
kullanmayın. Ünitenin dahili su devrelerinde bakır
borular kullanıldığından bu parçalarda aşırı
korozyon oluşabilir.
■
Su devresinde 3 yollu bir vana kullanıldığında.
Kullanım sıcak suyu ile zeminden ısıtma devresi
arasında tam bir ayırma garantilenmesi çok
önemlidir.
■
Su devresinde 3 yollu bir vana ya da 2 yollu bir
vana kullanıldığında, vananın maksimum konum
değiştirme süresi 60 saniyeden az olacaktır.
Su doldurulması
1 Su girişini bir tahliye ve doldurma vanasına bağlayın (bkz. "Ana
elemanlar" sayfa 10).
2 Otomatik hava tahliye vanasının açık (en az 2 tur) olduğundan
emin olun.
3 Manometre yaklaşık 2,0 bar basınç gösterene kadar suyla
doldurun. Hava alma vanalarını kullanarak devredeki havayı
mümkün mertebe çıkarın. Su devresinde kalan hava yardımcı
ısıtıcının arızalı çalışmasına yol açabilir.
4 Basınç boşaltma valfını açarak yardımcı ısıtıcı kazanın suyla
dolu olduğunu kontrol edin. Vanadan su çıkmalıdır.
■
Doldurma sırasında sistemdeki tüm havanın
NOT
çıkarılması mümkün olmayabilir. Kalan hava,
sistemin ilk çalışma saatleri esnasında otomatik
hava alma vanalarından çıkarılacaktır. Daha
sonra su ilave edilmesi gerekebilir.
■
Manometre üzerinde gösterilen su basıncı, su
sıcaklığına bağlı olarak değişecektir (daha yüksek
su sıcaklığında daha yüksek basınç).
Bununla birlikte,
önlenmesi için su basıncı her zaman 0,3 bar
üzerinde kalmalıdır.
■
Sistem, basınç tahliye valfı üzerinden bir miktar
fazla suyu atabilir.
■
Su kalitesi EU direktifi 98/83 EC'ye uygun
olmalıdır.
sistemin basınçlarına ve
olduğundan su devresi
Zn ile kaplanmış parçalar
devreye hava girmesinin
