A
RRANQUE Y CONFIGURACIÓN
El instalador debería configurar la unidad interior para ajustarla al
entorno de instalación (clima exterior, accesorios instalados, etc.),
así como a los conocimientos del usuario.
Es importante que el instalador lea toda la información de
este capítulo en el orden correcto y que el sistema se
configure debidamente.

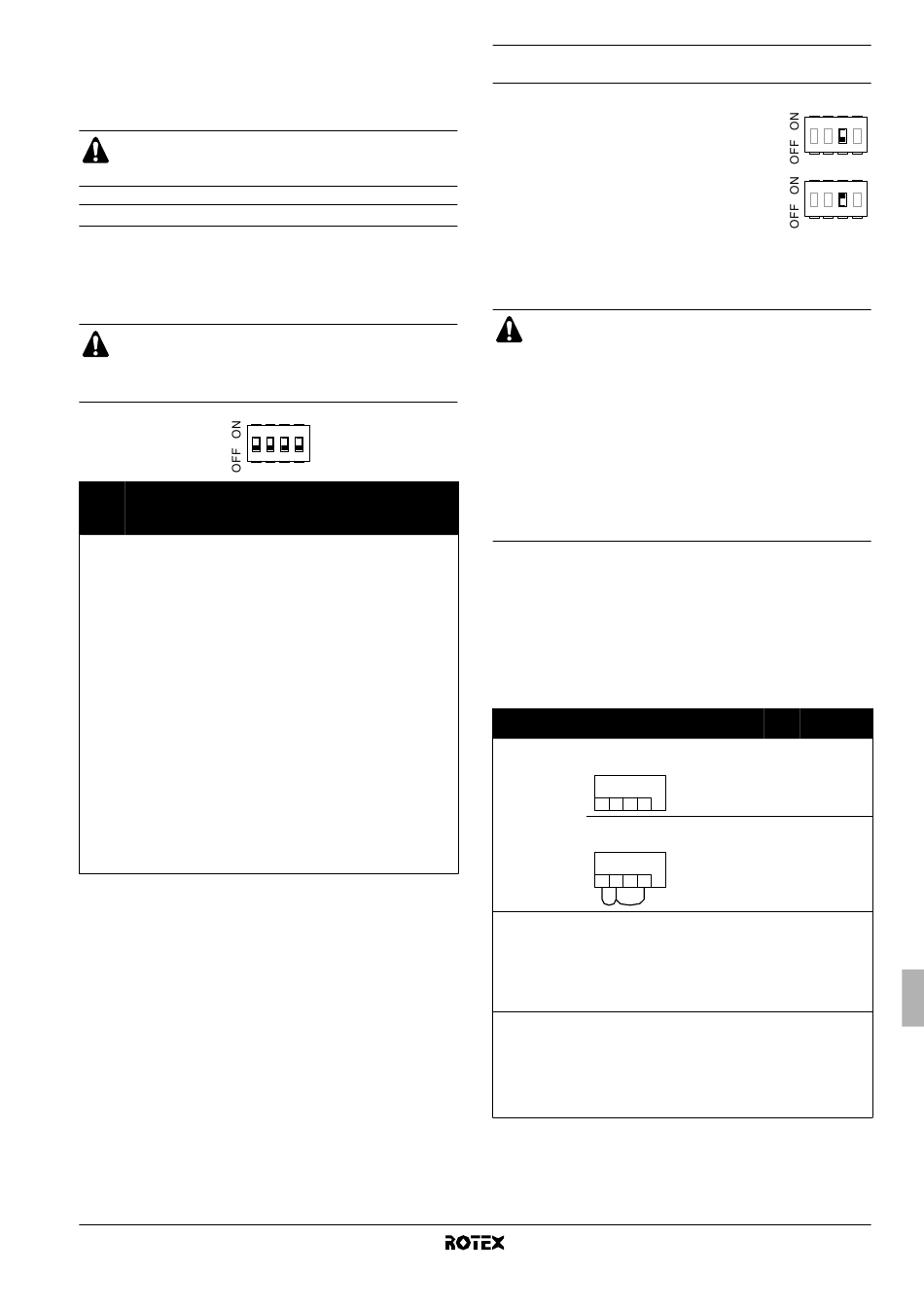

Descripción general de los ajustes del interruptor DIP
El interruptor DIP SS2 está ubicado en la tarjeta de circuito impreso
del cuadro de interruptores (véase "Componentes principales de la
caja de conexiones" en la página 12) y permite configurar la
instalación del depósito de agua sanitaria, la conexión del termostato
de la habitación y el funcionamiento de la bomba.
ADVERTENCIA
Apague la alimentación antes de abrir el panel de
mantenimiento de la caja de interruptores y realizar
cambios en la configuración del interruptor DIP.
1
Inter-
ruptor
DIP
SS2 Descripción
1 No aplicable para el
instalador
2 Instalación del depósito de
agua caliente sanitaria
(consulte el apartado
"Configuración de la
instalación del depósito de
agua caliente sanitaria" en
la página 24)
3 Conexión del termostato
de la habitación
(consulte el apartado
"Configuración de la
instalación del termostato
de la habitación" en la
página 23)
(a)
4 Este ajuste determina el
modo de funcionamiento
de la bomba cuando
existe una mayor
demanda de calefacción/
refrigeración de la
habitación y del
calentamiento del agua
sanitaria al mismo tiempo.
(a) Sólo es aplicable si el interruptor DIP 2 = ON
(b) El modo de calefacción/refrigeración o calefacción de agua sanitaria puede
restringirse mediante un temporizador de programación y/o los ajustes de campo
(4, 5, 8).
RKHBH/X008BA
Unidad interior para bomba de calor de aire-agua
4PW54224-1A
2 3 4
ON OFF
— (Por defecto)
Instalado No instalado
(por defecto)
Termostato de la No hay ningún
habitación termostato de
conectado habitación
conectado
(por defecto)
Prioridad de Prioridad en el
calefacción/ lado de más
refrigeración (b)
demanda
Configuración de la instalación del termostato de la
habitación
■
Cuando ningún termostato de la habita-
ción está conectado a la unidad interior, el
interruptor de conmutación SS2-3 deberá
ajustarse en OFF.
■
Cuando el termostato de la habitación está
conectado a la unidad interior, el interruptor
de conmutación SS2-3 deberá ajustarse en
ON.
■
En el termostato de habitación, confirme los ajustes correctos
(6®02=sí, 6®05=9, 6®06=5) para evitar que la bomba se encienda y
se apague repetídamente y afecte a la vida útil de ésta.
■
Cuando un termostato de habitación está conectado
a la unidad interior, los temporizadores de programa-
ción de calefacción y refrigeración permanecerán
deshabilitados. El resto de los temporizadores de
programación no se verán afectados. Para obtener
más información acerca de los temporizadores de
programación consulte el manual de operación.
■
Cuando un termostato de habitación está conectado
a la unidad interior y el botón = o el botón y
están presionados, el indicador de control centrali-
zado e parpadeará para indicar que el termostato
de la habitación tiene prioridad y controla el
encendido/apagado de la unidad y la función de
cambio de modo.
La siguiente tabla resume la configuración requerida y el cableado
del termostato en el bloque de terminales (X2M: 1, 2, 3, 4) en la caja
de interruptores. El funcionamiento de la bomba aparece relacionado
en la tercera columna. Las tres últimas columnas indican si la
siguiente función está disponible en la interfaz de usuario (UI) o si
está operada por el termostato (T):
• Calefacción o refrigeración de la habitación ON/OFF (y)
• Cambio de modo calefacción/refrigeración o viceversa (=)
• Temporizadores de
refrigeración (pr)
Termostato Configuración
Sin termostato • SS2-3 = OFF
• cableado: (no)
X2M
1 2 3 4
• SS2-3 = ON
• cableado:
X2M
1 2 3 4
Termostato de • SS2-3 = ON
• cableado:
sólo calefacción
(consulte el
manual de
instalación del
kit de
termostato de
habitación)
Termostato con
• SS2-3 = ON
interruptor de
• cableado:
calefacción/
(consulte el
refrigeración manual de
instalación del
kit de
termostato de
habitación)
(a) La bomba se detendrá cuando la calefacción/refrigeración de la habitación se
apague o cuando el agua alcance la temperatura deseada conforme al ajuste
realizado a través de la interfaz del usuario. Con el modo calefacción/refrigera-
ción encendido, la bomba se activará cada 5 minutos durante 3 minutos para
comprobar la temperatura del agua.
1 2 3
1 2 3
programación de calefacción
Operación de
y y y y = = = = p p p p r r r r
la bomba
Determinado UI UI
por la
temperatura
del agua de
(a)
salida
Encendido UI UI
cuando el
modo
calefacción o
refrigeración
está encendido
y
( )
Encendido T —
cuando el
termostato de
habitación
envía la señal
de calefacción
Encendido T T
cuando el
termostato de
habitación
envía la señal
de calefacción
o de
refrigeración
Manual de instalación
4
4
y
UI
UI
—
—
23
