Solamente para tipos de unidad Y1 (3~)
[6-04]=1
L1 L2L3 N
1
1
2 S1S
3
2 L1 L2L3 N
1
S1S
2
3
L1 L2L3 N
3
1
2 S1S
3
6
3
L1 L2 L3 N X1M

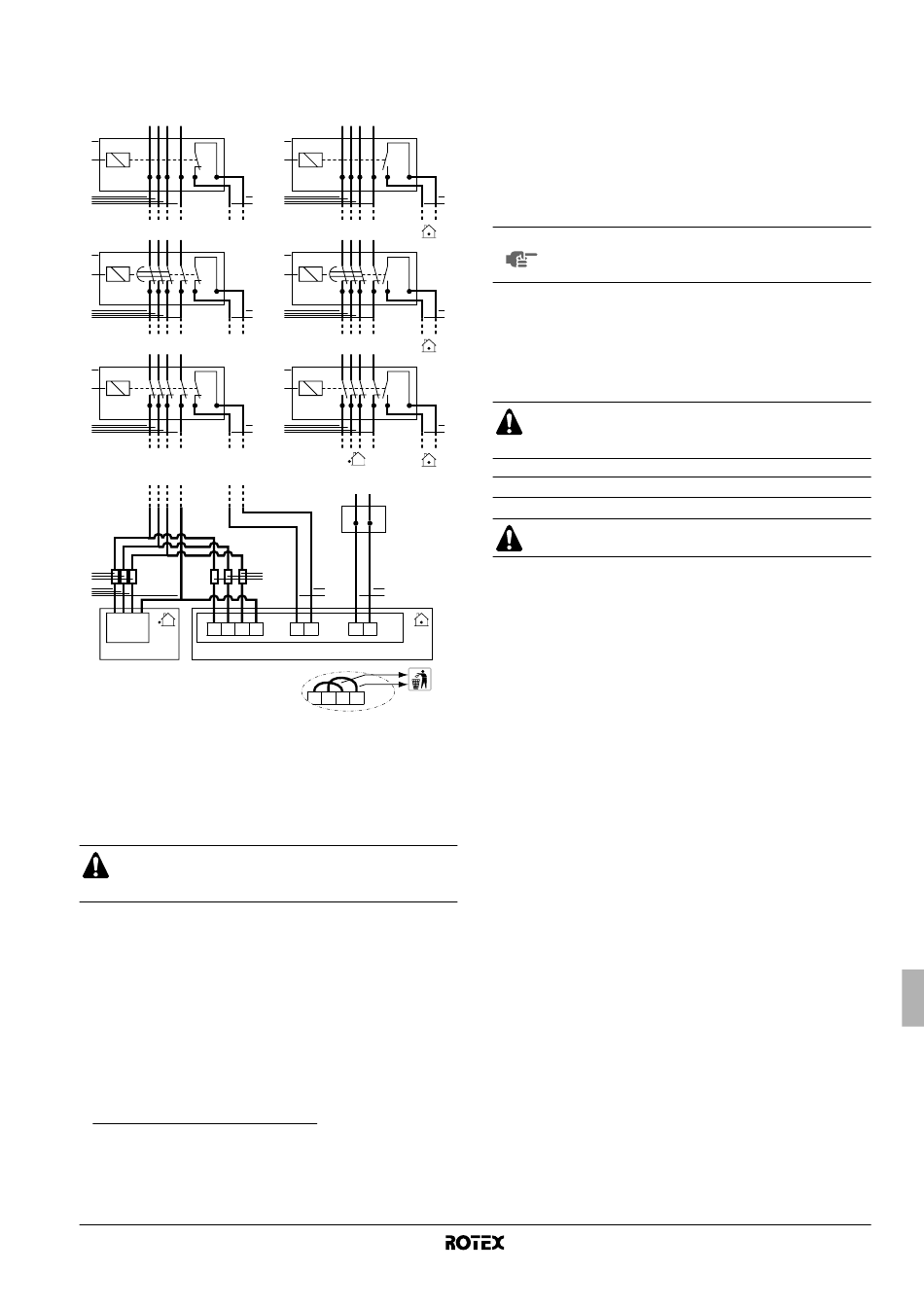

1 Caja de suministro eléctrico a tarifa reducida
2 Receptor que controla la señal de la compañía eléctrica
3 Suministro eléctrico a tarifa reducida
4 Contacto desenergizado a la unidad interior
5 Suministro eléctrico a tarifa normal
6 Fusible (suministro independiente)
En caso de instalación de suministro eléctrico de tarifa
reducida, retire los puentes de cableado en el X2M antes
de instalar el suministro eléctrico de tarifa normal.
Cuando la unidad exterior está conectada a una conexión de
suministro a tarifa reducida, el contacto desenergizado del receptor
que controla la señal a tarifa reducida de la compañía eléctrica debe
conectarse a las abrazaderas 7 y 8 de X3M (tal y como se muestra
en la ilustración de arriba).
Cuando el parámetro [6-04]=1 en el momento en que la compañía
eléctrica envía la señal de tarifa reducida, ese contacto se abrirá y la
unidad se conmutará en modo de apagado forzado
Cuando el parámetro [6-04]=2 en el momento en que la compañía
eléctrica envía la señal de tarifa reducida, ese contacto se cerrará y
la unidad se conmutará en modo de apagado forzado
(1) Cuando la señal se emite de nuevo, el contacto desenergizado se cerrará y la
unidad reiniciará el funcionamiento. Por lo tanto, es importante dejar activada la
función de reinicio automático. Consulte el ajuste de campo "[8] Configuración de
opciones, [8-01]" en el capítulo "Ajustes de campo" en la página 18.
(2) Cuando la señal se emite de nuevo, el contacto desenergizado se abrirá y la
unidad reiniciará el funcionamiento. Por lo tanto, es importante dejar activada la
función de reinicio automático. Consulte el ajuste de campo "[8] Configuración de
opciones, [8-01]" en el capítulo "Ajustes de campo" en la página 18.
RKHBRD011~016AAV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW55786-1
[6-04]=2
L1 L2L3 N
1
1
2 S1S
4 3
2 L1 L2L3 N
1
S1S
2
4 3
L1 L2L3 N
3
1
2 S1S
4 3
L N
6
4 5
X1M 7 8 X3M 8 9 X2M
7 8 9 10 X2M
(1)
.
(2)
.
Tipo 1
El suministro de alimentación a tarifa reducida es del tipo sin
interrupción del suministro eléctrico.
Tipo 2
El suministro a tarifa reducida es del tipo en el que el suministro se
corta al transcurrir el tiempo.
Tipo 3
El suministro de alimentación a tarifa reducida es del tipo en el que el
4
suministro eléctrico se interrumpe de inmediato.
Si el suministro a tarifa reducida es del tipo en que el
NOTA
suministro eléctrico es ininterrumpido, la unidad
entrará en modo de apagado forzado.
4
A
RRANQUE Y CONFIGURACIÓN
El instalador debería configurar la unidad interior para ajustarla al
entorno de instalación (clima exterior, accesorios instalados, etc.),
así como a los conocimientos del usuario.
Es importante que el instalador lea toda la información de
4
este capítulo en el orden correcto y que el sistema de
configure debidamente.

Comprobaciones previas al funcionamiento

Corte la alimentación antes de realizar ninguna conexión.
Antes de continuar la instalación de la unidad, verifique los puntos
siguientes:
1 Cableado de obra
Asegúrese de que el cableado de obra se ha instalado
conforme a las instrucciones descritas en el capítulo "Ejecución
del cableado eléctrico" en la página 13, conforme a los
diagramas de cableado y a la normativa europea y nacional
vigente.
2 Fusibles y dispositivos de protección
Compruebe que los fusibles u otros dispositivos de protección
instalados localmente son del tamaño y tipo especificados en el
capítulo "Especificaciones
Asegúrese de que no se ha puenteado ningún fusible ni
dispositivo de protección.
3 Cableado para toma de tierra
Asegúrese de que los cables para toma de tierra han sido
conectados correctamente y de que los terminales de toma de
tierra están apretados.
4 Cableado interno
Compruebe visualmente la caja de interruptores y el interior de
la unidad por si existieran cables sueltos o componentes
eléctricos dañados.
5 Instalación
Compruebe que la unidad está fijada correctamente para evitar
ruidos y vibraciones anormales cuando ponga en marcha la
unidad.
6 Daños en el equipo
Compruebe en el interior de la unidad si hay componentes
dañados o tubos aplastados.
7 Fugas de refrigerante
Compruebe en el interior de la unidad que no hay fugas de
refrigerante. Si las hubiese, póngase en contacto con el
distribuidor local.
No toque el refrigerante que salga de las uniones de la tubería
de refrigerante.
Puede provocar quemaduras por frío.
eléctricas" en la página 36.
