RKBUHAA6W1

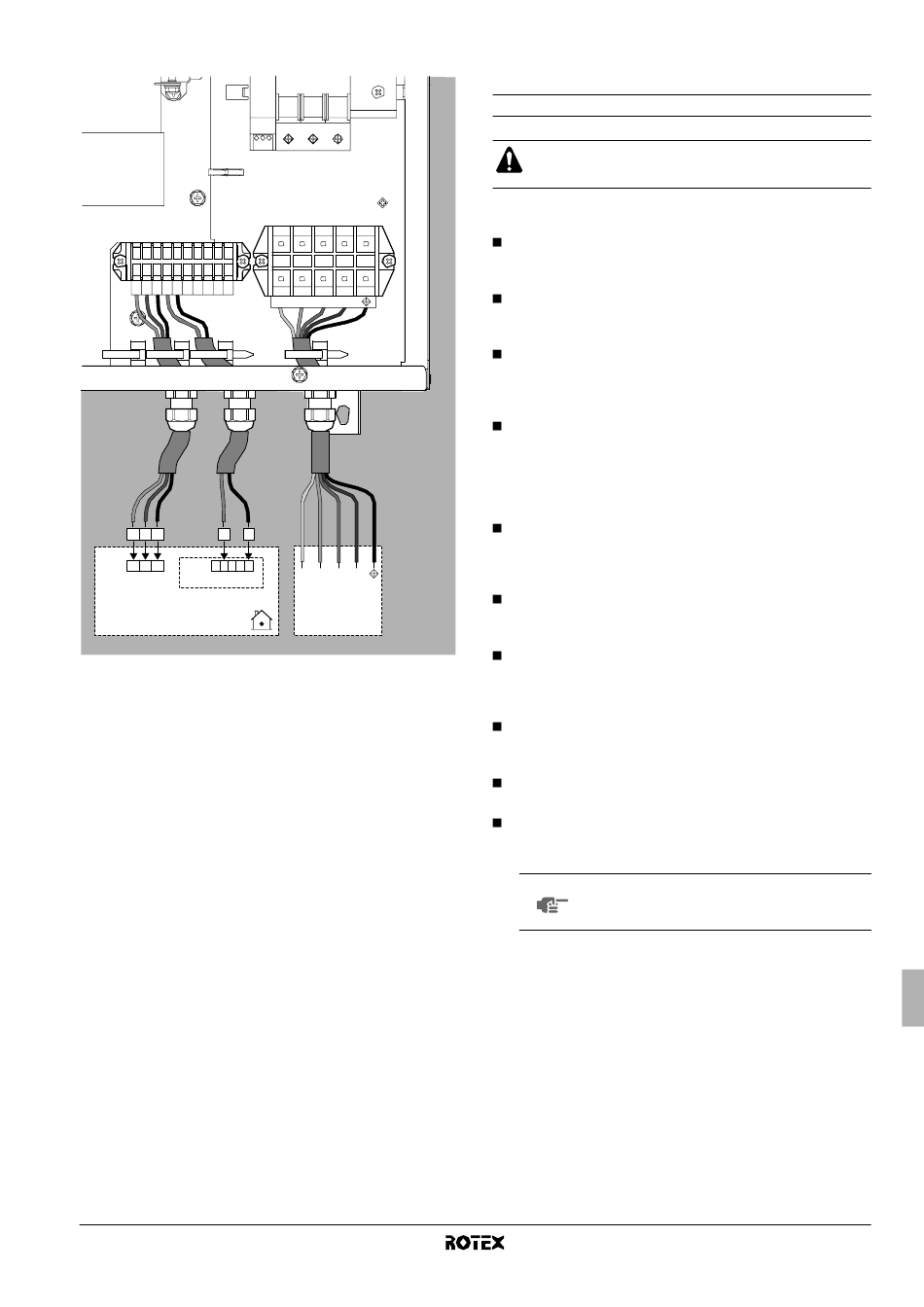

X2M
1 2 3 4 5 10 11 12 13 14
1 2 3 4 5
X2M 14 15 16 X801M
1 2 3 4 5
A8P
RKRP1AHTA
A8P PCB de demanda RKRP1AHTA
X2M - 14 Común
X2M - 15 Paso del calefactor 1 (2 kW)
X2M - 16 Paso del calefactor 2 (6 kW)
X801M - 2 Señal de retroalimentación de error del kit de calefactor
X801M - 5 Señal de retroalimentación de error del kit de calefactor
RKBUHAA6V3+W1
Kit de calefactor para sistemas con bomba de calor aire-agua
4PW58904-1
X1M
L1 L2 L3 N
L1 L2 L3 N
3N~ 400 V 50 Hz
A
RRANQUE Y CONFIGURACIÓN

Comprobaciones previas al funcionamiento

PELIGRO
Corte la alimentación antes de realizar ninguna conexión.
Después de la instalación del kit de calefactor, antes de conectar el
interruptor automático del circuito, compruebe lo siguiente:
Está lleno de agua
Asegúrese de que el calefactor del kit de calefactor está
totalmente lleno de agua.
Purga de aire
Asegúrese de que la válvula de purga de aire está abierta (al
menos 2 vueltas).
Cableado de obra
Asegúrese de que el cableado de obra se ha instalado
conforme a las instrucciones y de acuerdo con los diagramas de
cableado y a las normativas europeas y nacionales vigentes.
Fusibles y dispositivos de protección
Compruebe que los fusibles u otros dispositivos de protección
instalados localmente son del tamaño y tipo especificados en el
capítulo "Especificaciones técnicas" en la página 11. Asegúrese
de que no se ha puenteado ningún fusible ni dispositivo de
protección.
Cableado para toma de tierra
Asegúrese de que los cables para toma de tierra han sido
conectados correctamente y de que los terminales de toma de
tierra están apretados.
Cableado interno
Compruebe visualmente el interior del kit de calefactor por si
hubiera conexiones flojas o componentes eléctricos dañados.
Tensión de la alimentación eléctrica
Compruebe la tensión de la alimentación eléctrica en el panel
de alimentación local. La tensión debe corresponder al de la
etiqueta de identificación del kit de calefactor.
Válvulas de cierre
Asegúrese de que todas las válvulas de cierre necesarias estén
abiertas y de que el flujo de agua sea posible.
Fijación
Compruebe que el kit de calefactor esté correctamente fijado.
Daños en el equipo
Compruebe en el interior del kit de calefactor si hay
componentes dañados o tubos aplastados.
NOTA La operación del sistema con el calefactor sin
estar completamente lleno de agua causará
daños en el calefactor.
Una vez realizadas todas las comprobaciones, el kit de calefactor y
la unidad interior deberán cerrarse y sólo así, podrán energizarse.
