Anschluss des Thermostatkabels

Der Anschluss des Thermostatkabels ist abhängig von der Anwendung.
Siehe ebenso "Typische Inbetriebnahmebeispiele" auf Seite 3 und
"Konfiguration der Raumthermostatinstallation" auf Seite 16 bezüg-
lich weiterer Informationen und Konfigurationsoptionen beim Betrieb
der Pumpe in Kombination mit einem Raumthermostat.
Thermostatanforderungen
■
Netzanschluss: 230 V Wechselstrom oder Batteriebetrieb
■
Kontaktspannung: 230 V.
Vorgehensweise

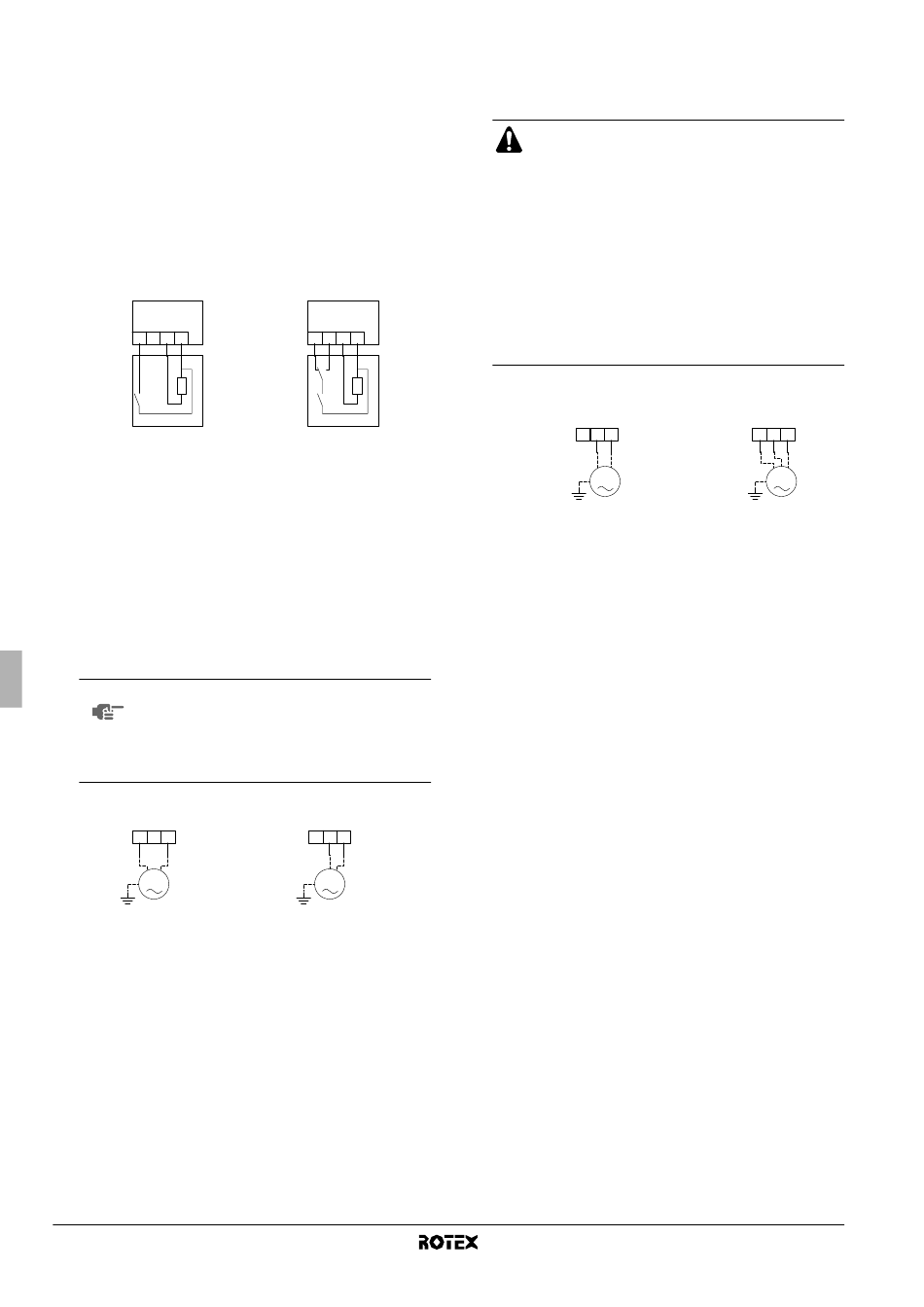

1 Schließen Sie das Thermostatkabel an die dazugehörigen
Klemmen, wie im Elektroschaltplan dargestellt.
Thermostat reines Heizen
X2M
H C L N
1 2 3 4
th
2 Befestigen Sie das Kabel mit Kabelbinder an den Kabelbinder-
halterungen, um Zugentlastung sicher zu stellen.
3 Stellen Sie den DIP-Schalter SS2-3 an der Leiterplatte auf ON.
Weitere Einzelheiten siehe "Konfiguration der Raumthermostat-
installation" auf Seite 16.
Anschluss der Ventil-Steuerungskabel
Ventilanforderungen
■
Netzanschluss: 230 V Wechselstrom
■
Maximaler Betriebsstrom: 100 mA
Verkabelung des 2-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel am X2M-
Anschluss anschließen. Siehe dazu den Schaltplan.
HINWEIS Die Verkabelung ist bei einem NC-Ventil (normal
geschlossen) Ventil und einem NO-Ventil (normal
geöffnet) unterschiedlich. Achten Sie darauf an
die korrekten Klemmennummern anzuschließen,
wie es im Elektroschaltplan und den nach-
folgenden Abbildungen ausführlich dargestellt ist.
Normal geschlossenes
2-Wege-Ventil (NC)
X2M 5 6 7
M
NC
2 Befestigen Sie das/die Kabel mit Kabelbinder an den
Kabelbinderhalterungen, um Zugentlastung sicher zu stellen.
Installationsanleitung
14
Thermostat Heizen/Kühlen
X2M
H C L N
1 2 3 4
H C
th
Normal geöffnetes
2-Wege-Ventil (NO)
X2M 5 6 7
M
NO
Verkabelung des 3-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel an die
entsprechenden Anschlüsse anschließen. Sie dazu den
Schaltplan.
Es können zwei Typen von 3-Wege-Ventilen ange-
schlossen werden. Die Verkabelung unterscheidet
sich bei den zwei Typen:
■
3-Wege-Ventil
(Federrückstellungs-Typ, 2-polig)
Das 3-Wege-Ventil sollte so eingepasst werden,
dass der Raumheizungskreislauf ausgewählt ist,
wenn das 3-Wege-Ventil im Leerlauf ist (nicht
aktiviert).
■
3-Wege-Ventil Typ "SPST 3-wire" (SPST-Typ,
3-polig)
Das 3-Wege-Ventil sollte so eingepasst werden,
dass der Sanitär-Heizungskreislauf ausgewählt
ist, wenn die Anschlüsse 9 und 10 Strom führen.
3-Wege-Ventil Typ
"Spring return 2-wire"
(Federrückstellungs-Typ, 2-polig)
X2M 8 9 10
M
2 Zur Sicherstellung der Zugentlastung von Kabeln befestigen Sie
diese per Kabelbinderhalterungen.

Anschluss an ein Niedertarif-Netzanschluss

Überall in der Welt unternehmen die Elektrizitätsversorgungs-
unternehmen alles in ihrer Macht stehende, eine zuverlässige
Stromversorgung zu konkurrenzfähigen Preisen zu gewährleisten. In
diesem Zusammenhang können sie oft ihren Kunden Niedertarife
anbieten, z.B. in so genannten Schwachlastphasen, z.B. nachts
(Nachtstrom) oder zu bestimmten
Zusammenhang ist auch der Wärmepumpentarif in Deutschland und
Österreich zu nennen, ...
Diese Anlage kann an solch einen Anschluss mit Niedertarif
angeschlossen werden.
Wenden Sie sich an das Elektrizitätsversorgungsunternehmen, das
am Installationsort der Anlage für die Stromversorgung zuständig ist,
und fragen Sie, ob solch ein Niedertarif-Netzanschluss zur Verfügung
steht und ob Sie die Anlage daran anschließen können.
Wird die Anlage an einen Niedertarif-Netzanschluss angeschlossen,
ist es möglich, dass das Elektrizitätsversorgungsunternehmen
Folgendes tut:
■
für bestimmte Zeitspannen die Stromversorgung unterbrechen;
■
verlangen, dass eine angeschlossene Anlage in bestimmten
Zeitspannen nur eine begrenzte Menge Strom verbraucht.
Die Inneneinheit ist so konzipiert, dass sie ein Eingangssignal
empfangen kann und daraufhin die Einheit auf "Zwangs-AUS"
schaltet. Dadurch stellt der Verdichter der Außeneinheit seinen
Betrieb ein.
Typ "Spring return 2-wire"
3-Wege-Ventil Typ
"SPST 3-wire"
(SPST-Typ, 3-polig)
X2M 8 9 10
M
Jahreszeiten. In diesem
