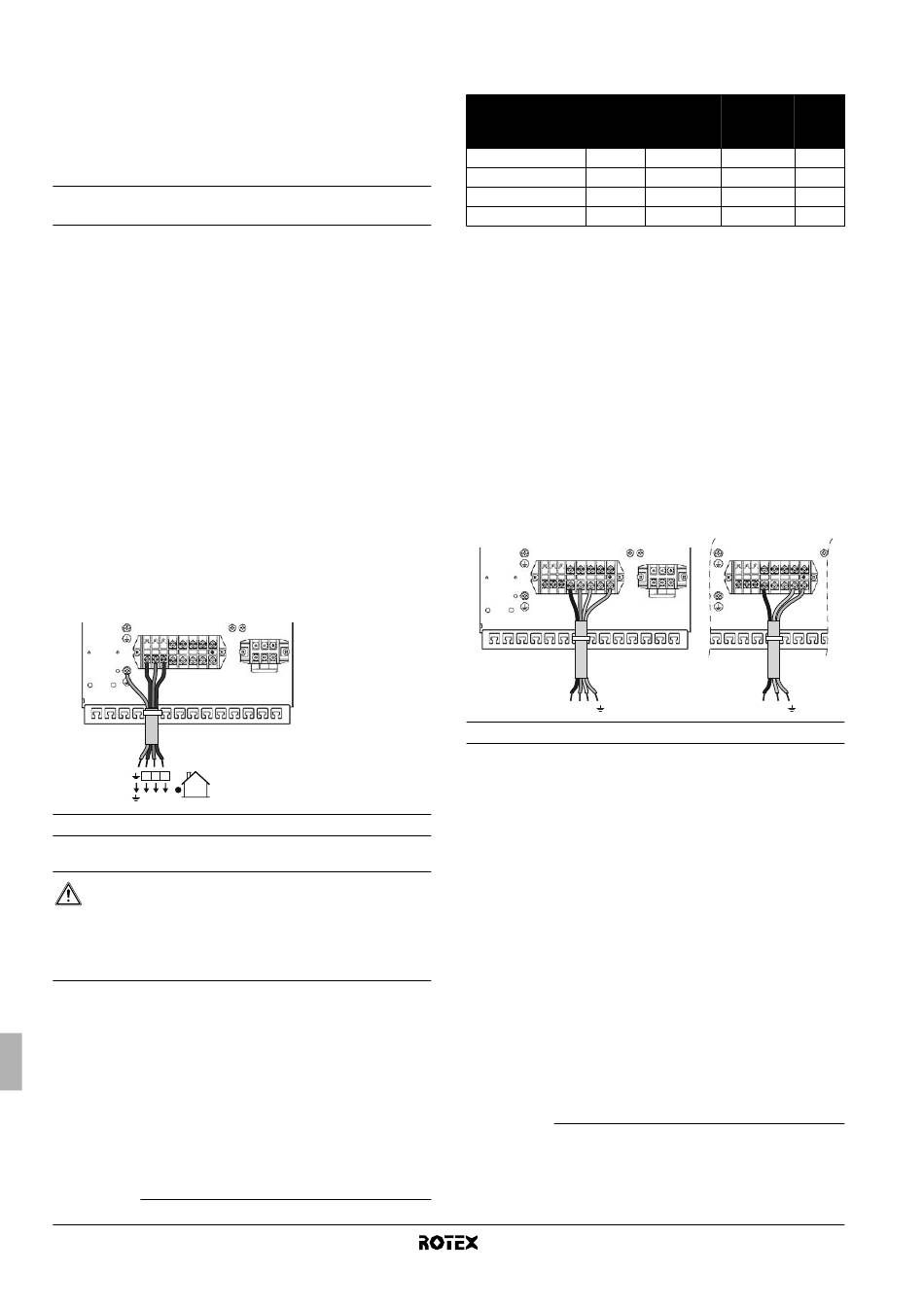

Anschluss Des Netzanschluss- Und Kommunikationskabel Der Inneneinheit; Anschließen Der Stromversorgung Der Reserveheizung; Anschluss Des Thermostatkabels - Rotex RKHBH016BB3V3 Manuel D'installation

■
Unterhalb des Schaltkastens befinden sich die Halterungen für
Kabelbinder. Befestigen Sie alle Kabel mit Kabelbinder
(bauseitig zur Verfügung zu stellen).
■
Für die Reserveheizung ist ein eigener Stromkreis erforderlich.
■
Bei Anlagen, die mit einem Brauchwassertank ausgestattet sind
(optional), ist ein eigener Stromkreis für die Zusatzheizung
erforderlich.
Siehe Installationsanleitung des Brauchwassertanks.
Anschluss des Netzanschluss- und Kommunikationskabel
der Inneneinheit
Anforderungen an Stromkreis und Stromkabel
Die Stromversorgung für die Inneneinheit wird durch die Außen-
einheit geliefert. Die Datenkommunikation mit der Außeneinheit ist
durch dasselbe Kabel vorgesehen.
Nehmen Sie bitte Bezug auf das Installationshandbuch der
Außeneinheit bei allen Vorgaben und Spezifikationen hinsichtlich der
bauseitigen Verkabelung zwischen Innen- und Außeneinheit.
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an die dazugehörigen Klemmen an, wie im Elektro-
schaltplan und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube an der Montageplatte des Schaltkastens an.
3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
4 Beim Verlegen der Kabel darauf achten, dass die Kabel nicht die
Montage der Inneneinheit-Abdeckung
Abbildung 3.
Hinweis: Es wird nur die relevante bauseitige Verkabelung gezeigt.
X1M
1 2 3
1 2 3
1 2 3
Anschließen der Stromversorgung der Reserveheizung
Anforderungen an Stromkreis und Stromkabel
VORSICHT
Die Reserveheizung und die Zusatzheizung an einen
eigenen dedizierten
(a)
anschließen. Benutzen Sie auf keinen Fall einen
Stromkreis, an dem bereits andere Geräte angeschlossen
sind.
(a) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
Dieser Stromkreislauf muss mit den erforderlichen Sicherheits-
vorrichtungen gemäß der gültigen Gesetzgebung geschützt werden.
(1) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
Installationsanleitung
20
(1)
behindern. Siehe
X3M
Stromversorgungsstromkreis
Das verwendete Netzkabel muss der gültigen Gesetzgebung
entsprechen. Für Angaben zum maximalen Betriebsstroms der
Reserveheizung siehe die Tabelle unten.
(2) (3)
Leistung
der
Reserve-
Modell Inneneinheit heizung
RKHB*016BB3V3 3 kW
(a) (b)
RKHB*016BB6V3 6 kW
RKHB*016BB6WN 6 kW
RKHB*016BB9WN 9 kW
(a) Das Gerät entspricht EN/IEC 61000-3-12
(b) Diese Anlage entspricht der Norm EN/IEC 61000-3-11
System-Impedanz Z ist kleiner oder gleich der von Z
sys
von Benutzer-Anschluss und dem öffentlichen System. Es liegt in der
Verantwortung des Installateurs oder des Anlagen-Benutzers - gegebenenfalls
nach Konsultation des Netzbetreibers - Folgendes sicherzustellen: Die Anlage
wird nur angeschlossen an ein Einspeisungssystem mit einer System-Impedanz
Z kleiner oder gleich Z .
sys max
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an den Hauptschutzschalter an, wie im Elektroschaltplan
und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube des X1M-Anschlusses an.
3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
Hinweis: Es wird nur die relevante bauseitige Verkabelung gezeigt.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3

Anschluss des Thermostatkabels

Der Anschluss des Thermostatkabels ist abhängig von der
Anwendung.
Für weitere Informationen
hinsichtlich Pumpenbetrieb in Kombination mit einem Raum-
thermostat siehe auch "3.4. Typische Installationsbeispiele" auf
Seite 4 und "8.2. Konfiguration der Raumthermostat-Installation" auf
Seite 24.
Thermostatanforderungen
■
Stromversorgung: 230 V Wechselstrom oder Batteriebetrieb
■
Kontaktspannung: 230 V.
Vorgehensweise
1 Das Thermostatkabel an den dafür vorgesehenen Anschlüssen
anschließen – siehe dazu den Elektroschaltplan und die
Installationsanleitung des Raumthermostats.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
3 Auf der Platine den DIP-Schalter SS2-3 auf ON stellen. Weitere
Einzelheiten dazu
Raumthermostat-Installation" auf Seite 24.
(2) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen
Niederspannungssystemen angeschlossenen Anlagen mit
Eingangsströmen von >16 A und ≤75 A pro Phase.
(3) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Spannungsänderungen, Spannungsschwankungen und
flickerverursachenden Schwankungen durch Anlagen mit ≤75 A
Nennstrom angeschlossen an öffentliche Niederspannungssysteme.
Inneneinheit für Luft-Wasser-Wärmepumpensystem
Nennspannung
der Maximaler
Reserveheizung Betriebsstrom Z
max
1x 230 V 13 A —
1x 230 V 26 A 0.29
3x 400 V 8.6 A —
3x 400 V 13 A —
(2)
(3)
, vorausgesetzt, die
bei der Schnittstelle
max
1x 230 V
X1M
X3M
L1 N
L1 N
und Konfigurationsmöglichkeiten
siehe "8.2. Konfiguration
RKHBH/X016BB
