NSTALLATIONSVERFAHREN

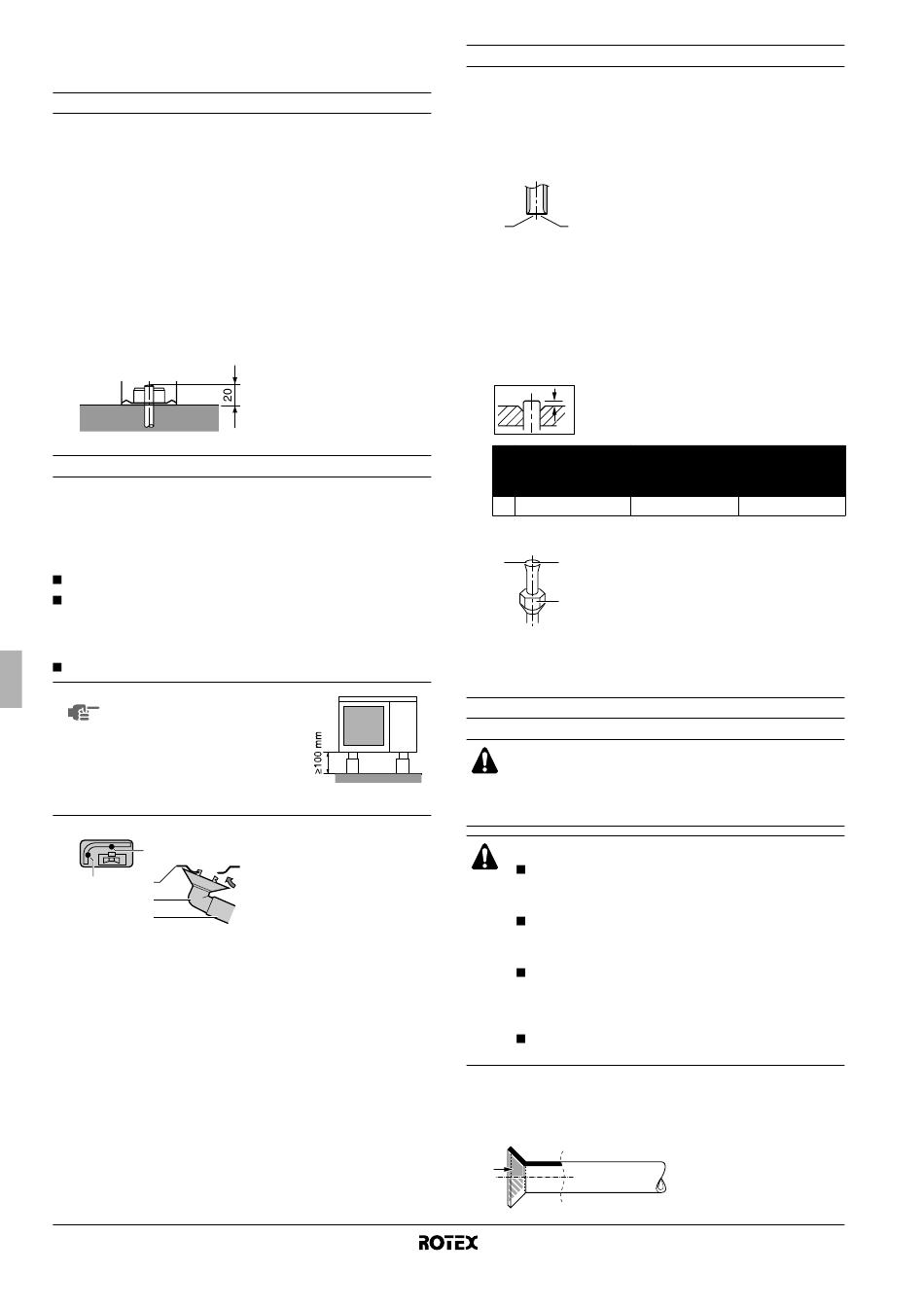

Montieren der Außeneinheit
Wenn Sie die Außeneinheit installieren, beziehen Sie sich auf
"Installationsleitfaden" auf Seite 3, um einen geeigneten Standort
auszuwählen.
1 Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche,
sodass die Einheit nach der Installation keine betriebsbedingten
Vibrationen oder Lärm erzeugt.
2 Halten Sie hierzu 4 Sätze M8- oder M10-Ankerschrauben,
Muttern und Unterlegscheiben bereit (bauseitig).
3 Bringen Sie die Einheit fest mittels der Ankerschrauben gemäß
der Fundamentzeichnung an.
Es empfiehlt sich, die Ankerschrauben nur so weit einzu-
schrauben, dass noch 20 mm Schraubenlänge über der
Einbaufläche verbleiben.

Verlegen der Kondensatleitung

Prüfen Sie in der Kombinationstabelle unter "Mögliche Optionen" auf
Seite 3, ob ein Ablauf-Kit erlaubt ist. Wenn es Ihre Einheit erlaubt,
einen Ablauf zu installieren, und die Standortbedingungen solch eine
Installation verlangen, dann richten Sie sich nach den Leitlinien
unten.
Ablaufstutzen für Abläufe sind als Option erhältlich.
Falls durch Verlegen einer Abflussleitung Probleme entstehen
sollten (zum Beispiel, wenn das Ablaufwasser auf Personen
spritzen kann), dann verwenden Sie für die Abflussleitung einen
Ablaufstutzen (optional).
Achten Sie darauf, dass der Ablauf korrekt funktioniert.
HINWEIS Wenn die Kondensatöffnungen
der Außeneinheit durch eine
Grundplatte oder einen Boden
abgedeckt sind, dann muss die
Einheit erhöht
werden, so dass unter ihr ein
Zwischenraum von mehr als
100 mm ist.
1
1 2
3
4
1 Wasser-Abflusslöcher
2 Unterer Rahmen
3 Ablaufstutzen (optional)
4 Schlauch (bauseitig, Innendurchmesser 16 mm)
Installationsanleitung
6
aufgestellt

Das Rohrende aufweiten

Gehen Sie wie folgt vor, um jedes Rohrende aufzuweiten:
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie mit der Schnittfläche nach unten zeigend, sodass
die Späne nicht in das Rohr gelangen.
1 2
1 Schneiden Sie exakt im rechten Winkel.
2 Entgraten Sie.
3 Nehmen Sie die Bördelmutter vom Absperrventil ab und bringen
Sie die Bördelmutter am Rohr an.
4 Weiten Sie das Rohr auf. Setzen Sie exakt an der nachfolgend
dargestellten Position an.
A
Bördelwerkzeug für
R410A
(Kupplungstyp)
A 0~0,5 mm
5 Prüfen Sie, ob das Ausweiten korrekt durchgeführt ist.
1 2 1 Die Bördelinnenfläche muss fehlerfrei
sein.
2 Das Rohrende muss gleichmäßig in
3
einem perfekten Kreis ausgeweitet
werden.
3 Vergewissern Sie sich, dass die
Bördelmutter angebracht ist.
Anschluss des Kältemittelrohrs an die Außeneinheit
Alle bauseitig durchzuführenden Rohrleitungsinstallatio-
nen müssen von einem lizenzierten Techniker für Kälte-
technik durchgeführt werden. Die Installationen müssen
den jeweils örtlichen
entsprechen.
VORSICHT
Verwenden Sie kein Mineralöl an gebördelten Teilen.
Das Eindringen von Mineralöl in das System würde
die Lebensdauer der Einheiten verkürzen.
Verwenden Sie nie Rohrleitungen, die für frühere
Installationen verwendet wurden. Verwenden Sie nur
Teile, die mit der Einheit geliefert werden.
Installieren Sie nie einen Trockner an diese R410A
Einheit, um ihre Betriebsdauer sicherzustellen. Das
trockene Material kann sich ablösen und das System
beschädigen.
Unvollständiges Ausweiten kann ein Gasleck des
Kältemittels verursachen.
1 Vor dem Aufsetzen der Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auftragen. Dann die Mutter erst mit der
Hand um 3 oder 4 Umdrehungen auf das Gewinde schrauben
und danach festziehen.
Außeneinheit für Luft-Wasser-Wärmepumpe
Herkömmliches Bördelwerkzeug
Kupplungstyp Flügelmuttertyp
(Typ Ridgid) (Typ Imperial)
1,0~1,5 mm 1,5~2,0 mm
und staatlichen Vorschriften
