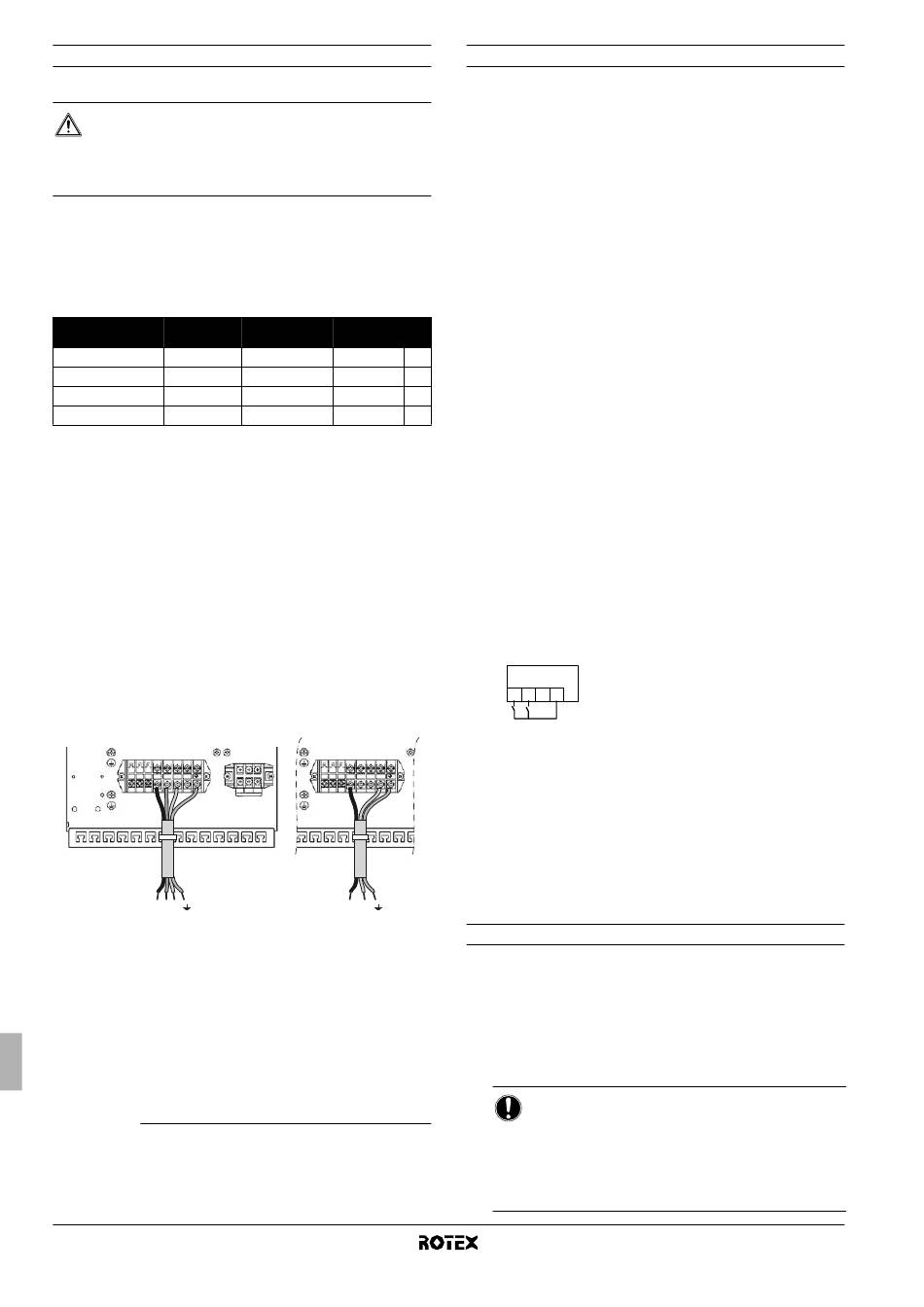

Anschließen der Stromversorgung der Reserveheizung
Anforderungen an Stromkreis und Stromkabel
VORSICHT
Die Reserveheizung und die Zusatzheizung an einen eigenen
dedizierten Stromversorgungsstromkreis
Benutzen Sie auf keinen Fall einen Stromkreis, an dem bereits
andere Geräte angeschlossen sind.
(a) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
Dieser Stromkreislauf muss mit den erforderlichen Sicherheits-
vorrichtungen gemäß der gültigen Gesetzgebung geschützt werden.
Das verwendete Netzkabel muss der gültigen Gesetzgebung
entsprechen. Für Angaben zum maximalen Betriebsstroms der
Reserveheizung siehe die Tabelle unten.
(1) (2)
Leistung der
Modell Inneneinheit Reserveheizung
RKHB*008BB3V3 3 kW
(a) (b)
RKHB*008BB6V3 6 kW
RKHB*008BB6WN 6 kW
RKHB*008BB9WN 9 kW
(a) Das Gerät entspricht EN/IEC 61000-3-12
(b) Diese Anlage entspricht der Norm EN/IEC 61000-3-11
System-Impedanz Z ist kleiner oder gleich der von Z
sys
von Benutzer-Anschluss und dem öffentlichen System. Es liegt in der
Verantwortung des Installateurs oder des Anlagen-Benutzers – gegebenenfalls
nach Konsultation des Netzbetreibers - Folgendes sicherzustellen: Die Anlage
wird nur angeschlossen an ein Einspeisungssystem mit einer System-Impedanz
Z kleiner oder gleich Z .
sys max
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an den Hauptschutzschalter an, wie im Elektroschaltplan
und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung
Erdungsschraube des X1M-Anschlusses an.
3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
Hinweis: Es wird nur die relevante bauseitige Verkabelung gezeigt.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen
Niederspannungssystemen angeschlossenen Anlagen mit
Eingangsströmen von >16 A und ≤75 A pro Phase.
(2) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Spannungsänderungen, Spannungsschwankungen und
flickerverursachenden Schwankungen durch Anlagen mit ≤75 A
Nennstrom angeschlossen an öffentliche Niederspannungssysteme.
Installationsanleitung
20
anschließen.
Nennspannung der Maximaler Z
Reserveheizung Betriebsstrom (Ω)
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
, vorausgesetzt, die
bei der Schnittstelle
max
(gelb/grün) an
1x 230 V
X1M
X3M
L1 N
L1 N

Anschluss des Thermostatkabels

Der Anschluss des Thermostatkabels ist abhängig von der Anwendung.
Für weitere Informationen und Konfigurationsmöglichkeiten hinsichtlich
Pumpenbetrieb in Kombination mit einem Raumthermostat siehe auch
"3.4. Typische Installationsbeispiele" auf Seite 4 und "8.2. Konfiguration
(a)
der Raumthermostat-Installation" auf Seite 23.
Thermostatanforderungen
■
Stromversorgung: 230 V Wechselstrom oder Batteriebetrieb
■
Kontaktspannung: 230 V.
Vorgehensweise
1 Das Thermostatkabel an den dafür vorgesehenen Anschlüssen
anschließen – siehe dazu den Elektroschaltplan und die
Installationsanleitung des Raumthermostats.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
max
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
3 Auf der Platine den DIP-Schalter SS2-3 auf ON stellen. Weitere
Einzelheiten dazu siehe "8.2. Konfiguration der Raumthermostat-
Installation" auf Seite 23.
Anschluss der Kontakte für den ersten Sollwert und den zweiten
Sollwert
Diese Kontakte müssen nur dann angeschlossen werden, wenn die
Steuerung auf Grundlage von 2 Sollwerten aktiviert ist.
Siehe auch "3.4. Typische Installationsbeispiele" auf Seite 4 und
"Steuerung auf Grundlage von 2 Sollwerten" auf Seite 33.
Anschluss-Erfordernisse
Spannungsfreier Kontakt für 230 V (100 mA).
Vorgehensweise
1 Das Anschlusskabel
die
Anschlusskabel für den zweiten Sollwert an die dafür vorgesehenen
Anschlüsse anschließen – siehe dazu die Abbildung unten.
X2M
1 2 3 4
SP2 SP1
SP1 Kontakt für ersten Sollwert
SP2 Kontakt für zweiten Sollwert
2 Die Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
3 Je nach erforderlichem Pumpenbetrieb den DIP-Schalter SS2-3
und die bauseitige Einstellung [F-00] entsprechend setzen bzw.
konfigurieren. Siehe "8.3. Konfiguration des Pumpenbetriebs"
auf Seite 24 und bauseitige Einstellungen [F-00] in "[F] Setup
von Optionen" auf Seite 38.

Anschluss der Ventil-Steuerkabel

Anforderungen seitens der Ventile
■
Stromversorgung: 230 V Wechselspannung
■
Maximaler Betriebsstrom: 100 mA
Verkabelung des 2-Wege-Ventils
1 Mit dem entsprechenden Kabel das Ventilsteuerkabel am X2M-
Anschluss anschließen. Siehe dazu den Schaltplan.
HINWEIS
Die Verkabelung ist bei einem NC-Ventil (normal
geschlossen) und einem NO-Ventil (normal geöffnet)
unterschiedlich. Achten Sie darauf, die Anschlüsse an
den Klemmen
vorzunehmen – siehe Elektroschaltplan und die
Abbildungen unten.
für den ersten Sollwert
mit den richtigen
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
und das
Nummern
RKHBH/X008BB
