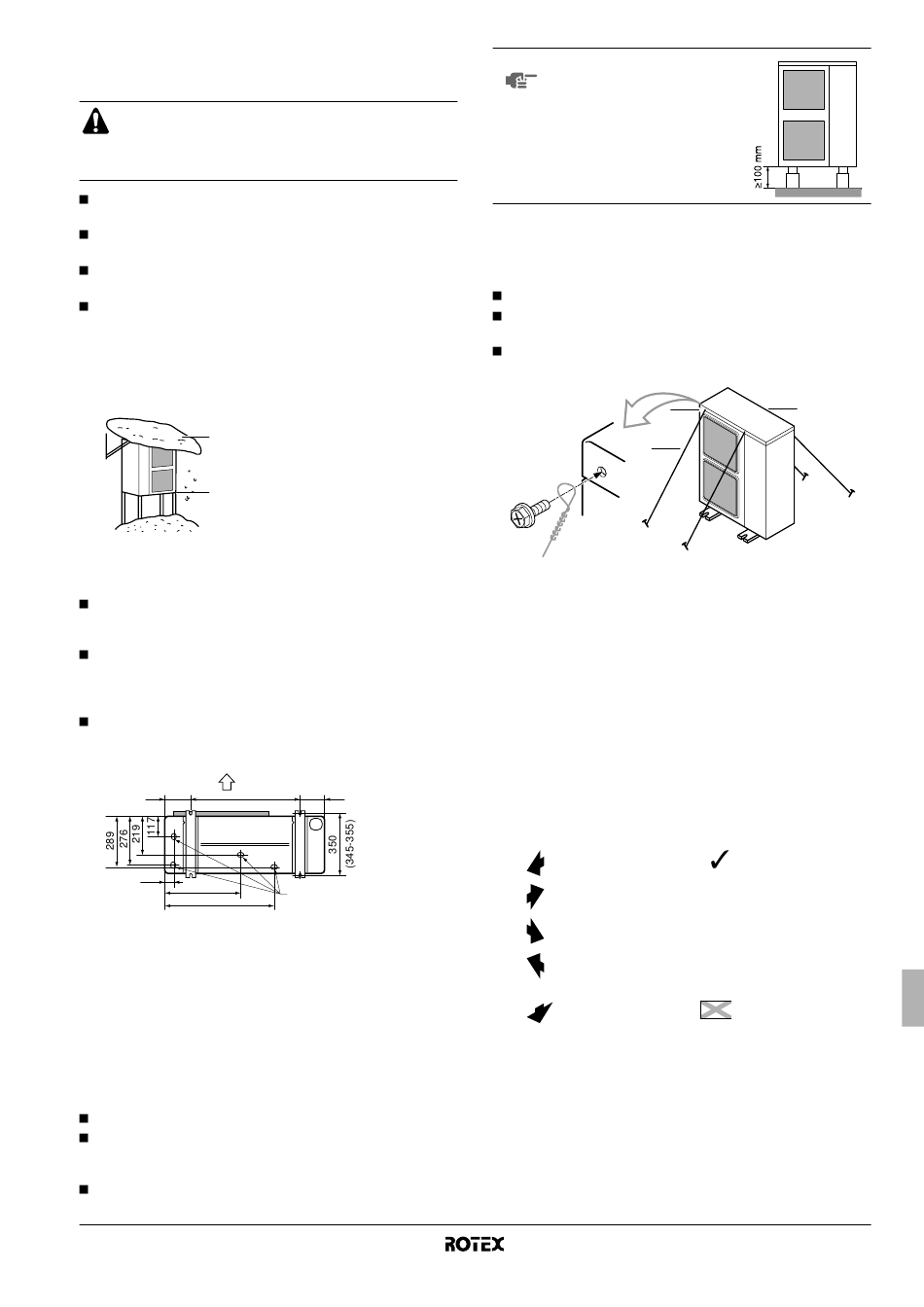

Seleccionar una ubicación en lugares con clima frío
Consulte el apartado "Modelo" en la página 2.
PRECAUCIÓN
Si la unidad exterior se pone en funcionamiento a
temperaturas exteriores bajas, asegúrese de seguir las
instrucciones relacionadas a continuación.
Para evitar la exposición al viento, instale la unidad exterior con
el lado de aspiración mirando hacia la pared.
Nunca instale la unidad exterior en un lugar en el que el lado de
aspiración pueda estar expuesto directamente al viento.
Para evitar la exposición al viento, instale una placa deflectora
en el lado de descarga de la unidad exterior.
En zonas donde se producen fuertes nevadas, es muy
importante escoger un emplazamiento para la instalación donde
la nieve no pueda afectar al funcionamiento de la unidad. Si
cabe la posibilidad de que se produzcan nevadas laterales,
asegúrese de que el serpentín del intercambiador de calor no
se vé afectado por la nieve (si fuera necesario, construya un
recipiente lateral).
1
2
P
RECAUCIONES EN LA INSTALACIÓN
Verifique la resistencia y la horizontalidad del piso de instalación
de tal forma que la unidad no provoque ruidos o vibraciones al
hacerlo funcionar después de la instalación.
De acuerdo a los dibujos de la base en la figura, fije firmemente
la unidad utilizando los pernos de la base. (Prepare cuatro
juegos de pernos de la base M12, tuercas y arandelas
adquiriéndolos en una ferretería.)
Se recomienda atornillar los pernos de la base hasta que
sobresalgan 20 mm de la superficie de la base.
A
140
620
B
47
423
614
A Lado de descarga
B Vista parte inferior (mm)
C Agujero de drenaje
Trabajos de purga o drenaje
Compruebe la table de combinación en "Opciones posibles" en la
página 3 para ver si está permitido realizar trabajos de drenaje. Si
está permitido realizar trabajos de drenaje en su unidad y el lugar de
instalación requiere realizar el drenaje, siga las instrucciones que se
facilitan a continuación.
Los kits de drenaje están disponibles opcionalmente.
Si el trabajo de drenaje de la unidad exterior no resulta fácil (por
ejemplo, si el agua de drenaje salpica a la gente), instale la
tubería de drenaje utilizando el cubo de drenaje (opcional).
Asegúrese de que el drenaje funciona adecuadamente.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidad exterior para bomba de calor de aire-agua
4PW50202-1
1
Construya una cubierta amplia.
2
Construya un pedestal.
Instale la unidad a una altura
suficiente del suelo para
impedir que quede cubierta por
la nieve.
140
C
NOTA
Si los agujeros de drenaje de la
unidad exterior están tapados
por una base de montaje o por
el suelo, levante la unidad para
dejar espacio libre de más de
100 mm debajo de la unidad
exterior.
Método de instalación para la prevención de inversión
En el caso de que sea necesario prevenir una inversión de la unidad,
proceda a la instalación según la figura.
prepare los 4 tornillos tal y como se indica en el esquema
desatornille la placa superior en los 4 lugares indicados con las
letras A y B
coloque los tornillos en los lazos corredizos y atorníllelos
fuertemente
A
A
C
A
Ubicación de los 2 agujeros de fijación en el panel frontal de la
unidad
B
Ubicación de los 2 agujeros de fijación en el panel trasero de la
unidad
C
Cables: suministrado independientemente
E
SPACIO PARA LOS TRABAJOS DE SERVICIOS DE
INSTALACIÓN
Las cifras que se muestran en las figuras representan las medidas
en mm.
(Consulte "Precauciones en la instalación" en la página 4)
Precaución
(A) En caso de una instalación no apilada (Ver figura 1)
Obstáculo en el lateral
de aspiración
Obstáculo en el lateral
de descarga
Obstáculo en el lateral
izquierdo
Obstáculo en el lateral
derecho
Obstáculo en el lateral
superior
B
Existe un obstáculo
1
En estos casos, cierre la
parte inferior del bastidor
de instalación para evitar
que el aire descargado
se derive.
2
En estos casos, sólo
se pueden instalar
2 unidades.
Esta situación no está
permitida
Manual de instalación
4
