A
CCESSOIRES

Accessoires geleverd bij deze unit

(Zie afbeelding 1)
1 Montagehandleiding
2 Gebruiksaanwijzing
3 Instructieblad uitpakken
4 Bedradingsschema
5 Gebruikersinterfacekit (afstandsbediening,
4 bevestigingsschroeven, 2 pluggen)
6 Bevestigingsschroeven bovenplaat
7 Bevestigingsschroeven geluidsisolerende bodemplaat
8 Pakking (klein)
9 Pakking (groot)
10 Isolatie bovenplaat
11 Kit voor ophijsen van de unit (2 platen, 3 schroeven)
12 Aansluitkit koelmiddelleidingen (4 leidingdelen, 2 schroeven,
2 klemmen)
O
VERZICHT VAN DE BINNENUNIT

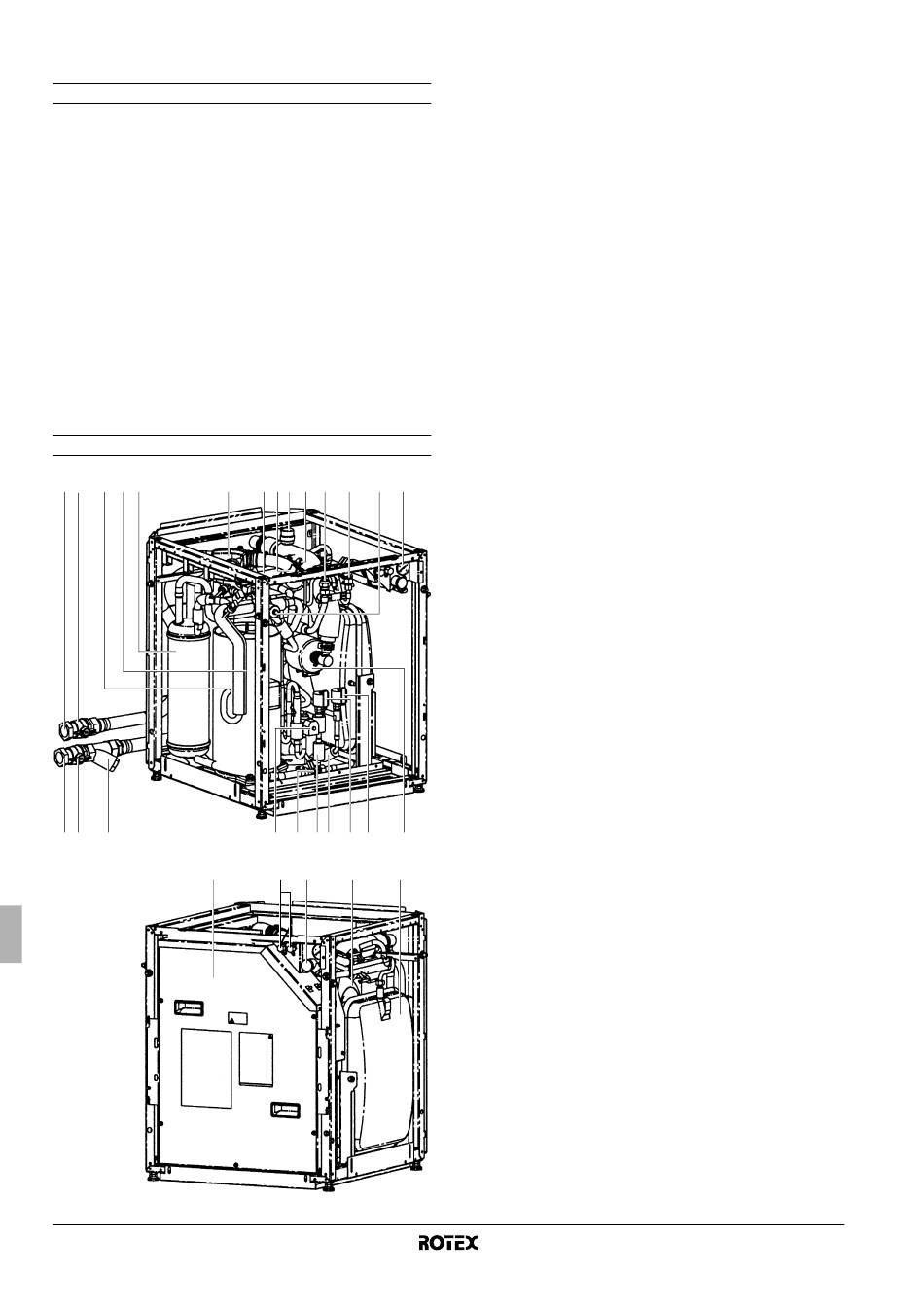

Hoofdcomponenten

9 7 17 2 18 19
8 7 11
3
Montagehandleiding
6
4 2 1 22 6 5 20 13
21 10 2 2 23 23 14
16 15 2 12
1. Ontluchtingsklep
De resterende lucht in het watercircuit wordt automatisch
verwijderd via de ontluchtingsklep.
2. Temperatuursensoren (thermistoren)
Temperatuursensoren bepalen de water- en koelmiddel-
temperatuur op verschillende punten in het watercircuit.
3. Schakelkast
De schakelkast bevat de voornaamste elektronische en
elektrische onderdelen van de binnenunit.
4. Warmtewisselaars
5. Aansluiting van koelmiddelvloeistof R410A
6. Aansluiting van koelmiddelgas R410A
7. Afsluiters
Met de afsluiters op de waterinlaataansluiting en de wateruitlaat-
aansluiting kan het watercircuit van de binnenunit worden
afgesloten van het residentieel watercircuit. Dit vergemakkelijkt
het aflaten en vervangen van het filter van de binnenunit.
8. Aansluiting van waterinlaat
9. Aansluiting van wateruitlaat
10. Aftapkraan
11. Waterfilter
Het waterfilter verwijdert verontreinigingen uit het water om
schade aan de pomp of verstopping van de verdamper te
voorkomen. Maak het waterfilter op regelmatige tijdstippen
schoon. Zie "Wat te doen bij onderhoud" op pagina 33.
12. Expansievat (12 l)
Met de aftapkraan van het expansievat kan het resterende water
in het expansievat worden verwijderd nadat het al met de
aftapkraan is afgelaten.
13. Manometer
De manometer geeft de waterdruk in het watercircuit aan.
14. Pomp
De pomp circuleert het water in het watercircuit.
15. Drukveiligheidsklep
De drukveiligheidsklep voorkomt een te hoge waterdruk in het
watercircuit door open te gaan vanaf een druk van 3 bar en wat
water te laten ontsnappen.
16. Servicepoorten R134a
17. Compressor
18. Accumulator
19. 3-wegsklep
De gemotoriseerde 3-wegsklep bepaalt of de wateruitlaat wordt
gebruikt voor het verwarmen van ruimten of voor de tank voor
warm water voor huishoudelijk gebruik.
20. 4-wegsklep
21. 2-wegsklep
22. Thermische beveiliging
23. Elektronische expansieklep
Binnenunit voor lucht-water-warmtepompsysteem
RKHBRD011~016AAV1+Y1
4PW55786-1
