O
VERZICHT VAN DE BINNENUNIT

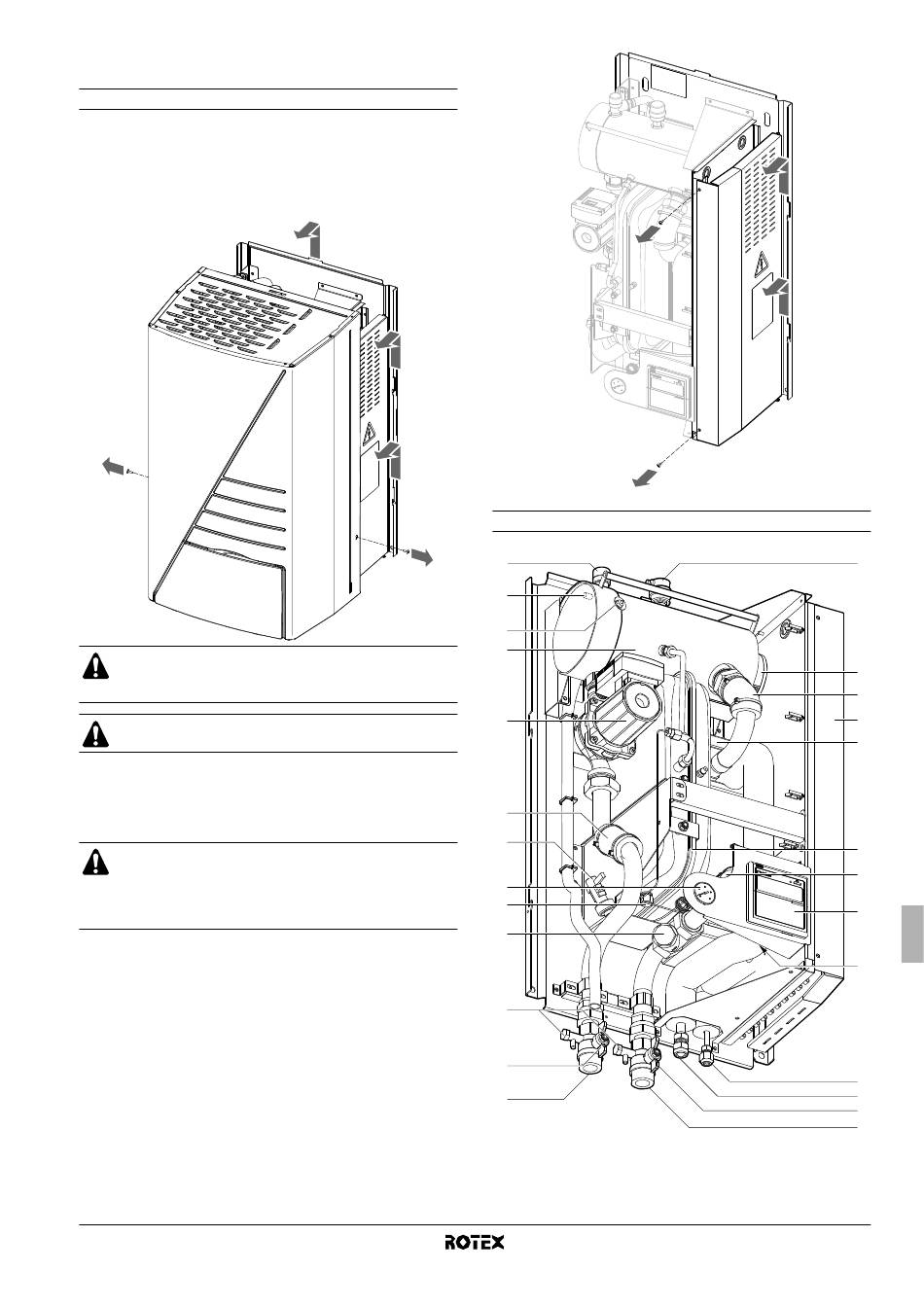

Binnenunit openen

■
De frontklep op het deksel van de binnenunit biedt toegang tot
de manometer en de gebruikersinterface.
■
Het deksel van de binnenunit kan worden verwijderd door de
2 schroeven aan de zijkant te verwijderen en het deksel los te
haken.
Bevestig het deksel met de schroeven en plastic ringen
wanneer u het monteert (de schroeven en plastic ringen
zitten bij de accessoires).
Onderdelen in de unit kunnen heel warm zijn.
■
Om toegang te krijgen tot de componenten van de schakelkast –
bijv. om de lokale bedrading aan te sluiten – kan het service-
paneel van de schakelkast worden verwijderd. Draai daartoe de
schroeven op de voorkant los en haak het servicepaneel van de
schakelkast los.
Schakel alle voedingen uit — d.w.z. de voeding van de
buitenunit en de voeding van de backupverwarming en de
tank voor warm water voor huishoudelijk gebruik (indien
van toepassing) — voordat u het servicepaneel van de
schakelkast verwijdert.
RKHBH/X016AB
Binnenunit voor lucht-water-warmtepompsysteem
4PW50205-1A

Hoofdcomponenten

22
21
20
19
18
3
17
16
15
14
13
10
12
1
2
3
4
5
6
3
7
3
8
9
10
11
Montagehandleiding
