Hoofdcomponenten - Rotex RKHBH008BA Manuel D'installation

WAARSCHUWING
■
Schakel alle voedingen uit - d.w.z. de voeding van de
buitenunit en de voeding van de backupverwarming
en de tank voor warm water voor huishoudelijk
gebruik (indien van toepassing) - voordat u het
servicepaneel van de schakelkast verwijdert.
■
Raak de koelmiddelleidingen niet aan tijdens en
onmiddellijk na gebruik aangezien zij dan warm of
koud kunnen zijn, afhankelijk van de staat van het
koelmiddel in de koelmiddelleidingen, de compressor
en andere onderdelen van de koelmiddelcyclus. U
kunt uw handen verbranden of bevriezen als u de
koelmiddelleidingen aanraakt. Laat de leidingen een
tijdje afkoelen tot hun normale temperatuur of, als u
ze toch meteen moet aanraken, draag dan gepaste
handschoenen om letsels te voorkomen.
■
Raak de interne delen (pomp, backupverwarming,
enz.) nooit aan gedurende en onmiddellijk na de
werking.
U kunt uw handen verbranden als u de interne delen
aanraakt. Laat de interne delen een tijdje afkoelen tot
hun normale temperatuur of, als u ze toch meteen
moet aanraken, draag dan gepaste handschoenen
om letsels te voorkomen.
GEVAAR
■
Raak de waterleidingen niet aan tijdens en onmiddel-
lijk na gebruik aangezien zij dan warm kunnen zijn. U
kunt uw handen verbranden. Laat de leidingen een
tijdje afkoelen tot hun normale temperatuur of draag
gepaste handschoenen om letsels te voorkomen.
■
Wanneer de servicepanelen zijn verwijderd, kunt u
gemakkelijk in aanraking komen met onderdelen die
onder stroom staan.
Laat de unit nooit alleen achter tijdens de installatie of
service wanneer het servicepaneel is verwijderd.
1
1
Montagehandleiding
10

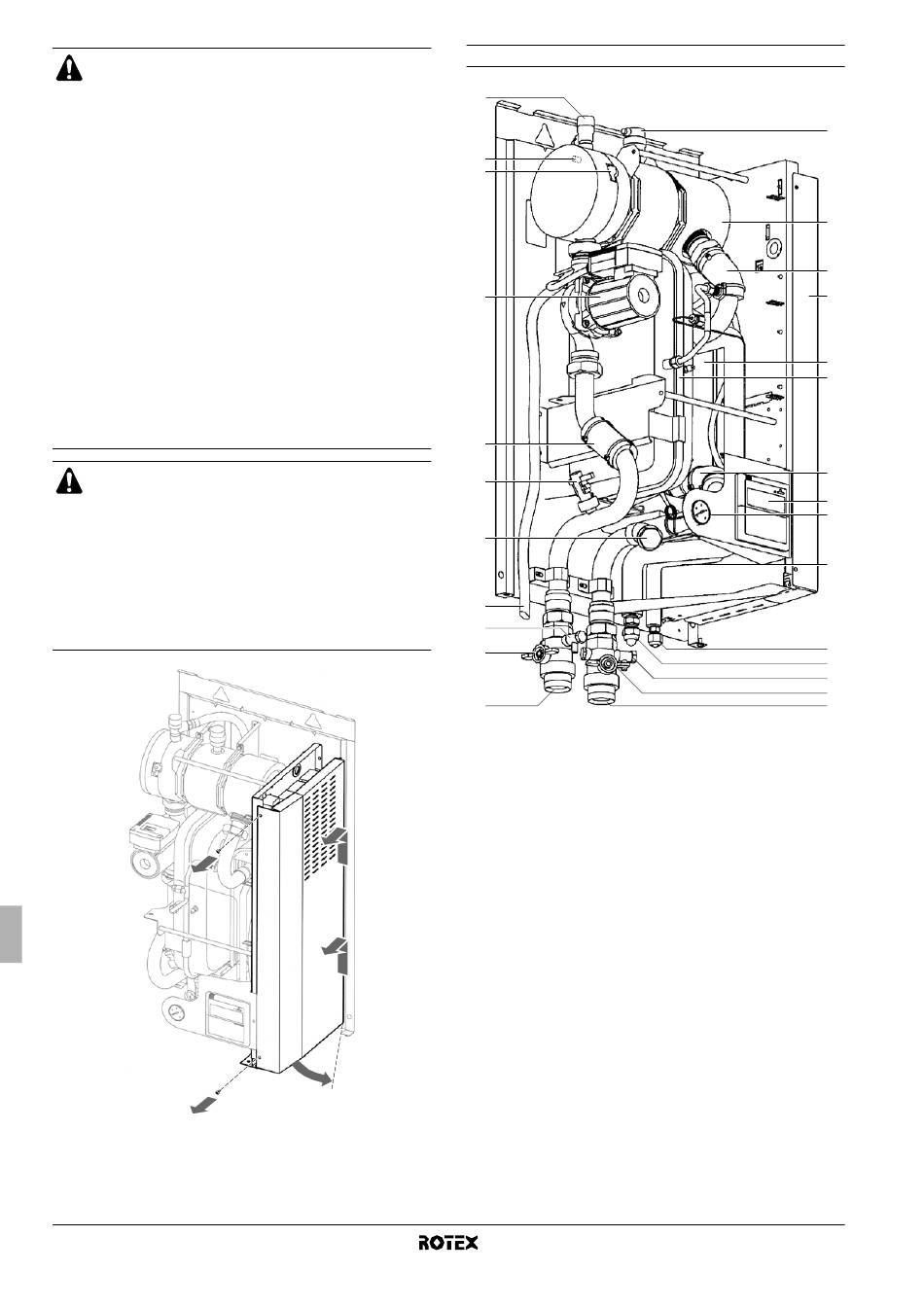

Hoofdcomponenten

20
19
18
17
3
16
14
21
13
10
12
1.
2.
3 3
3.
4.
3
5.
6.
7.
2
8.
9.
10. Afsluiters (accessoire)
Ontluchtingsklep
De resterende lucht in het watercircuit wordt automatisch
verwijderd via de ontluchtingsklep.
Backupverwarming
De backupverwarming bestaat uit een elektrisch verwarmings-
element in het vat van de backupverwarming dat een
bijkomende verwarmingscapaciteit voor het watercircuit biedt als
de verwarmingscapaciteit van de buitenunit niet toereikend is
wegens lage buitentemperaturen.
Temperatuursensoren
Vier temperatuursensoren bepalen de water- en koelmiddel-
temperatuur op verschillende punten in het watercircuit.
Schakelkast
De schakelkast bevat de voornaamste elektronische en elek-
trische onderdelen van de binnenunit.
Warmtewisselaar
Expansievat (10 l)
Gebruikersinterface
Via de gebruikersinterface kunnen de installateur en de
gebruiker de unit instellen, gebruiken en onderhouden.
Aansluiting van koelmiddelvloeistof
Aansluiting van koelmiddelgas
Met de afsluiters op de waterinlaataansluiting en de wateruitlaat-
aansluiting kan het watercircuit van de binnenunit worden
afgesloten van het residentieel watercircuit. Dit vergemakkelijkt
het aflaten en vervangen van het filter van de binnenunit.
Binnenunit voor lucht-water-warmtepompsysteem
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11
RKHBH/X008BA
4PW54224-1A
