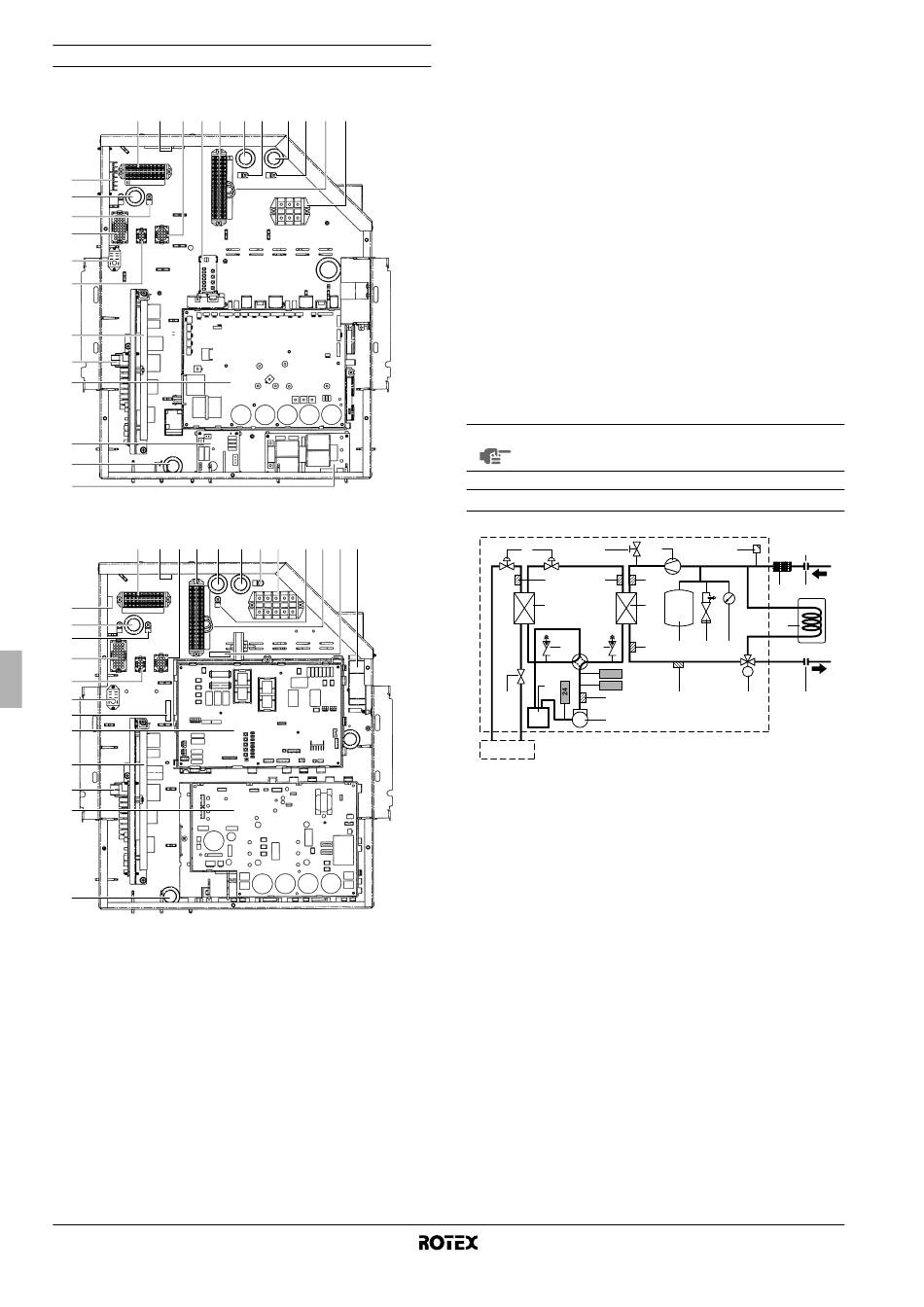

Hauptkomponenten des Schaltkastens

Typen der V1 Einheit (1-phasig)
11 7 15 9 12 18
8
19
16
13
21
14
1
2
3
5
20
6
Typen der Y1 Einheit (3-phasig)
11 7 15 12 18 17
8
19
16
13
14
21
24
4
1
2
3
20
1. Hauptplatine
Die Hauptplatine (gedruckte Schaltung) steuert den Betrieb der
Anlage.
2. Regler-Platine
3. Invertierer-Platine
4. Steuerungsplatine für Invertierer (nur Y1)
5. QA-Platine (nur V1)
6. Filter-Platine
7. Digitale E/A-Platine (Option)
8. Platine zur Anforderungsverarbeitung (Option)
9. Service-Platine (nur V1)
10. Klemmleiste X1M
Hauptklemmleiste. Sie ermöglicht den einfachen Anschluss der
bauseitigen Stromversorgungskabel.
Installationsanleitung
7
16 17 16 22 10
16 10 16 22 23 6
11. Klemmleiste X3M
Klemmleiste für bauseitige Verkabelung von Gleichstrom-
Verbindungen
12. Klemmleiste X2M
Klemmleiste für bauseitige Verkabelung von Wechselstrom-
Verbindungen
13. Gleichspannungs-Anschluss X1Y
14. Anschluss für Pumpe X2Y
15. Wechselspannungs-Anschluss X3Y
16. Kabelbinderhalterungen
Zur Zugentlastung werden die bauseitig vorhandenen Kabel mit
Kabelbinderhalterungen am Schaltkasten befestigt.
17. Durchführung für Stromversorgungskabel
18. Durchführung für bauseitige Wechselspannungsleitungen
19. Durchführung für bauseitige Gleichspannungsleitungen
20. Durchführung für Verdichter-Kabel
21. Interface-Relais K1A
22. Kabelbrücken
23. Sicherung F1 (nur Y1)
24. Sicherung F2 (nur Y1)
HINWEIS Den Elektroschaltplan finden Sie auf der Innenseite
des Schaltkastengehäuses.

Funktionsdiagramm

2
9 8
29 28
3
6 6
22
4 23
30 25
5
1
1 Außeneinheit
2 Inneneinheit
3 Kältemittel-Kältemittel-
Wärmetauscher
4 Akkumulator
5 Verdichter
6 Service-Stutzen
7 Kältemittel-Wasser-
Wärmetauscher
8 Ablassventil
9 Elektronisches
Expansionsventil
10 Druckentlastungsventil
11 Pumpe
12 Entlüftungsventil
13 Manometer
14 Ausdehnungsgefäß
15 Wasserfilter
16 Einfüllventil (bauseitig)
Inneneinheit für Luft-Wasser-Wärmepumpensystem
12 16
11
27
15 17
7
19
26 14 10 13
M
21 20 18
17 Wassereinlass-Absperrventil
18 Wasserauslass-Absperrventil
19 Brauchwassertank (Option)
20 Motorisiertes 3-Wege-Ventil
(optional)
21 Thermoschutz-Ausschalter
(Q2L)
22 Hochdruckschalter (S1PH)
23 Hochdruck-Sensor (B1PH)
24 Niederdruck-Sensor (B1PL)
25 Ablass-Thermistor (R6T)
26 Thermistor für abfließendes
Wasser (R5T)
27 Thermistor für
zurückfließendes Wasser (R4T)
28 Flüssigkeits-Thermistor R134a
(R7T)
29 Flüssigkeits-Thermistor R410A
(R3T)
30 2-Wege-Ventil
RKHBRD011~016AAV1+Y1
4PW55786-1
