10. Absperrventile (Zubehör)
Durch die Absperrventile der Wasserkreislauf-Anschlüsse
eingehend und ausgehend kann das Wassersystem der
Inneneinheit vom Wasserkreislauf im Gebäude getrennt werden.
Dies erleichtert die Entleerung und den Austausch von Filtern
der Inneneinheit.
11. Anschluss für Wassereinlass
12. Anschluss für Wasserauslass
13. Ablauf- und Füllventile
14. Wasserfilter
Der Wasserfilter entfernt Schmutzpartikel aus dem Wasser, um
eine Beschädigung der Pumpe oder eine Verstopfung des
Verdampfers zu verhindern. Das Wasserfilter muss in regel-
mäßigen Abständen gereinigt werden. Siehe "Instandhaltung
und Wartung" auf Seite 38.
15. Manometer
Das Manometer ermöglicht, den Wasserdruck im Wasser-
kreislauf zu ermitteln.
16. Strömungsschalter
Der Strömungsschalter prüft den Durchfluss im Wasserkreislauf
und schützt den Wärmetauscher vor Einfrieren und die Pumpe
vor Beschädigung.
17. Pumpe
Die Pumpe sorgt für das Zirkulieren des Wassers im
Wasserkreislauf.
18. Thermoschutz Reserveheizung
Die Reserveheizung ist mit einem Thermoschutz ausgestattet.
Wenn die Temperatur zu hoch geworden ist, löst der Thermo-
schutzschalter aus.
19. Überhitzungssicherung Reserveheizung
Die Reserveheizung ist mit einer Überhitzungssicherung
ausgestattet. Wenn die Temperatur zu hoch wird (höher als der
Thermoschutz
der
Reserveheizung
Überhitzungssicherung durch.
20. Druckentlastungsventil
Das Druckentlastungsventil verhindert, dass im Wasserkreislauf
ein zu hoher Wasserdruck entstehen kann. Bei Erreichen eines
Drucks von 3 bar öffnet dieses Ventil, so dass etwas Wasser
abgelassen wird.
21. Schlauch für Druckentlastungsventil
Der gegenwärtige Auslass des Druckentlastungsventils. Sorgen
Sie dafür, dass das Druckentlastungsventil einen ordnungs-
gemäßen Abfluss hat.
RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A

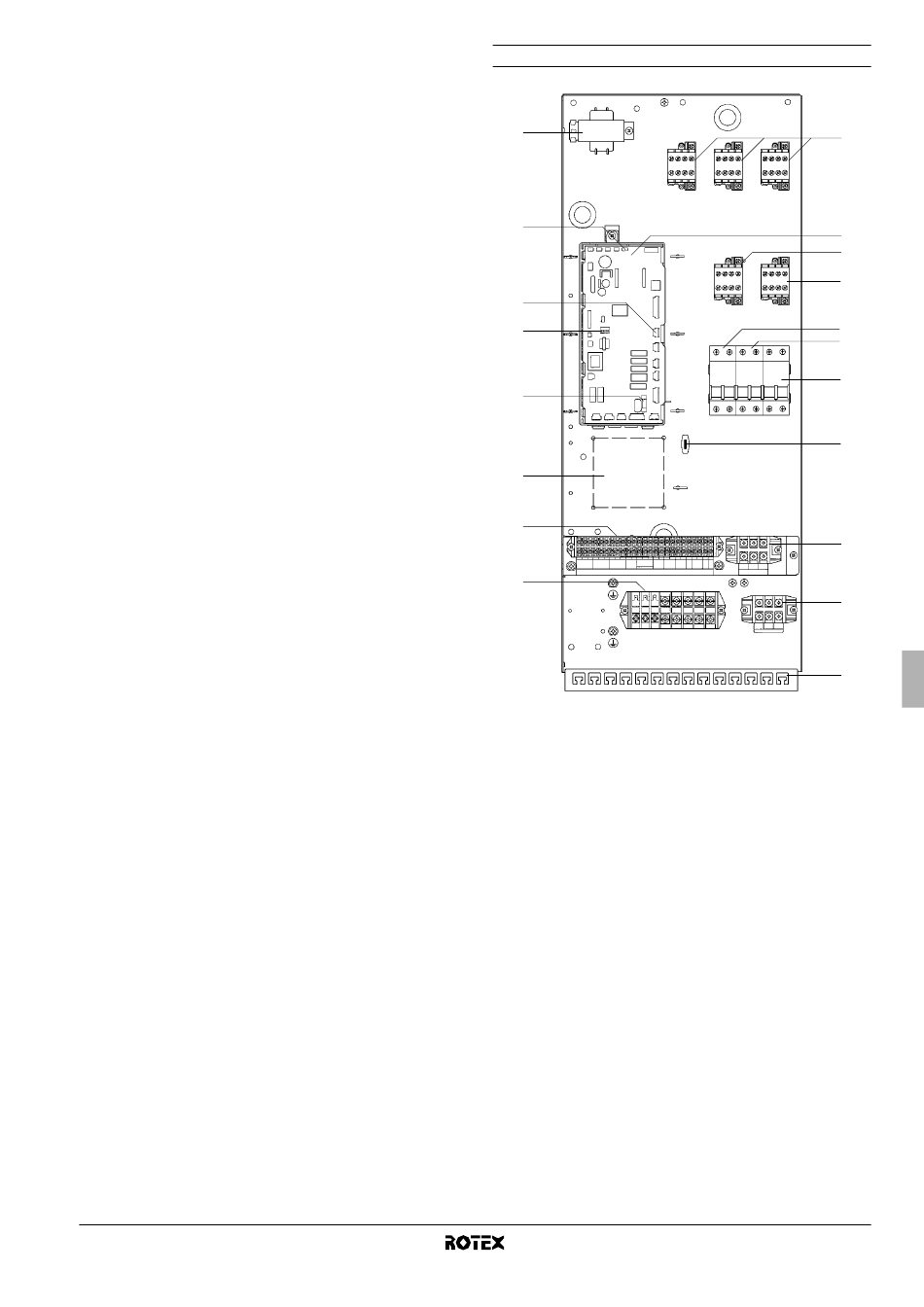

Hauptkomponenten des Schaltkastens

14
12
11
10
15
zulässt),
brennt
die
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. DIP-Schalter SS2
11. Fassung X13A
TR1
K1M
X9A
A1P
X13A
SS2
FU1
9
A4P
6
X2M
6
X1M
Reserveheizungs-Schaltschütz K1M, K2M, K5M und K6M.
Hauptplatine
Die Hauptplatine (gedruckte Schaltung) steuert den Betrieb der
Anlage.
Schaltschütz K3M der Zusatzheizung (nur bei Anlagen mit
Brauchwassertank)
Trennschalter F2B der Zusatzheizung (nur bei Anlagen mit
Brauchwassertank)
Der Trennschalter schützt die Zusatzheizung im Brauchwasser-
tank vor Überlast oder Kurzschluss.
Trennschalter der Reserveheizung, F1B, F3B
Der Trennschalter schützt den elektrischen Schaltkreis der
Reserveheizung vor Überlast oder Kurzschluss.
Anschlussblöcke
An die Anschlussblöcke können die bauseitig vorhandenen
Kabel auf einfache Art angeschlossen werden.
Kabelbinderhalterungen
Zur Zugentlastung werden die bauseitig vorhandenen Kabel mit
Kabelbinderhalterungen am Schaltkasten befestigt.
Anschlussblöcke
X3M,
X4M
Brauchwassertank)
Hauptplatine Sicherung FU1
Der DIP-Schalter SS2 besteht aus 4 Kippschaltern, mit denen
bestimmte Installationsparameter konfiguriert werden. Siehe
"Übersicht der DIP-Schalter-Einstellungen" auf Seite 22.
Die Fassung X13A ist für Anschluss des Schaltschütz K3M (nur
bei Anlagen mit einem Brauchwassertank).
1
K2M
K5M
2
3
K3M
K6M
1
4
5
F2B
F3B
F1B
5
FU2
13
X4M
8
8
X3M
7
(nur
für
Installationen
mit
Installationsanleitung
11
