Collegamento dei cavi di comando delle valvole
Caratteristiche delle valvole
■
Alimentazione: 230 V CA
■
Massimo assorbimento in funzionamento: 100 mA

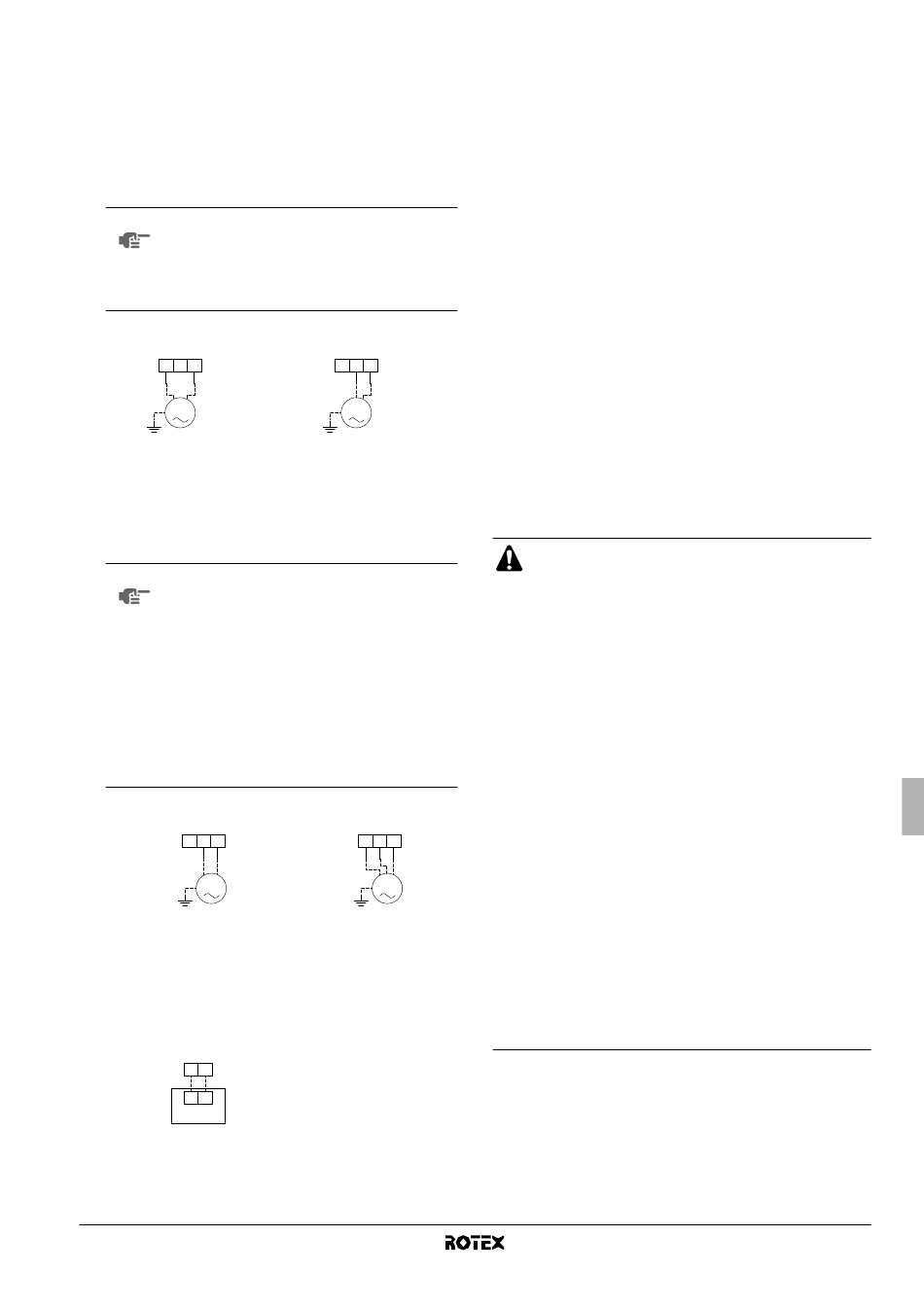

Collegamento elettrico della valvola a 2 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola al terminale X2M, come illustrato nello schema
elettrico.
NOTA Il collegamento elettrico è diverso per una valvola
normale chiusa (Normal Closed, NC) e una valvola
normale aperta (Normal Open, NO). Collegarsi ai
numeri di terminale corretti come indicato nel
diagramma dei collegamenti elettrici e nelle
illustrazioni sotto.
Valvola a 2 vie normale chiusa
(NC)
X2M 5 6 7
M
NC
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento elettrico della valvola a 3 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola ai terminali appropriati come illustrato nello schema
elettrico.
NOTA È possibile collegare due tipi di valvole a 3 vie. Il
cablaggio è diverso per ogni tipo:
■
Valvola a 3 vie di tipo "a 2 fili con ritorno a
molla"
La valvola a 3 vie deve essere montata in
modo che, quando la valvola a 3 vie è ferma
(non attivata), è selezionato il circuito di
riscaldamento dell'ambiente.
■
Valvola a 3 vie di tipo "a 3 fili SPST"
La valvola a 3 vie deve essere montata in
modo che, quando i terminali 9 e 10 sono
alimentati,
dell'acqua calda per usi domestici.
Valvola "a 2 fili con ritorno a
molla"
X2M 8 9 10
M
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento elettrico dell'elettroriscaldatore della piastra di
fondo
1 Utilizzando il cavo adatto, collegare il cavo di alimentazione ai
terminali appropriati come illustrato nello schema elettrico
sottostante.
X2M 15a 15
1 2
X1Y
elettroriscaldatore della piastra
di fondo
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A
Valvola a 2 vie normale aperta
(NO)
X2M 5 6 7
M
NO
sia selezionato il circuito
Valvola "a 3 fili SPST"
X2M 8 9 10
M
3 Durante la stesura dei cavi, verificare che non ostacolino il
montaggio del coperchio dell'unità interna.
4 Selezionare i valori appropriati per l'impostazione in loco del
riscaldatore della piastra di fondo. Vedere "[F-02]", "[F-03]" e
"[F-04]" a pagina 34.

Collegamento a un'alimentazione a tariffa kWh ridotta

L'obiettivo delle aziende fornitrici di energia elettrica di tutto il mondo
è quello di fornire servizi elettrici a prezzi competitivi, con la
possibilità, in molti casi di applicare, ai clienti tariffe ridotte, ad esem-
pio, tariffe multiorarie, tariffe stagionali o la "Wärmepumpentarif"
(tariffa per riscaldamento con pompe di calore) in Germania e in
Austria ...
Il presente apparecchio consente un collegamento a questi sistemi di
fornitura di alimentazione a tariffa ridotta.
Per valutare l'opportunità di collegare l'apparecchio a uno dei sistemi
di fornitura di alimentazione a tariffa ridotta eventualmente disponibili,
consultare l'azienda fornitrice di energia elettrica nell'area in cui
l'apparecchio deve essere installato.
Se l'apparecchio è collegato a un'alimentazione a tariffa kwh ridotta,
l'azienda fornitrice di energia elettrica è autorizzata a:
■
interrompere l'alimentazione dell'apparecchio per determinati
periodi di tempo;
■
richiedere che in determinati periodi di tempo il consumo di
elettricità dell'apparecchio sia sottoposto a limitazioni.
L'unità interna è progettata per ricevere un segnale di ingresso
tramite il quale l'unità passa alla modalità di disattivazione forzata. In
tal caso, il compressore dell'unità esterna smette di funzionare.
ATTENZIONE
Per un'alimentazione a tariffa kwh ridotta come
riportato sotto per il tipo 1
■
Se l'alimentazione a tariffa kwh ridotta non prevede
interruzioni di alimentazione, il controllo dei riscalda-
tori potrà essere mantenuto.
Per le varie possibilità di controllo dei riscaldatori
quando è attiva l'attivazione a tariffa kwh ridotta, fare
riferimento a "[D] Alimentazione
ridotta/impostazione dipendente dal clima del valore
di scostamento locale" a pagina 33.
Se i riscaldatori devono essere sottoposti a controllo
quando l'alimentazione a tariffa kwh ridotta non è
attivata, i riscaldatori
un'alimentazione separata.
■
Quando l'alimentazione a tariffa kwh ridotta è attivata
e l'alimentazione non subisce interruzioni, può
verificarsi un consumo energetico anche in modalità
standby (PCB, sistema di controllo, pompa...)
Per un'alimentazione a tariffa kwh ridotta come
riportato sotto per i tipi 2 o 3
Se durante l'alimentazione a tariffa kwh ridotta l'alimenta-
zione viene interrotta, i riscaldatori non possono essere
sottoposti a controllo.
■
Questa interruzione di alimentazione non va protratta
oltre le 2 ore, onde evitare che l'orologio in tempo
reale del sistema di controllo venga reimpostato.
■
Durante l'interruzione dell'alimentazione, il display del
sistema di controllo risulterà vuoto.
a tariffa kWh
andranno collegati a
