Collegamento Del Riscaldatore Della Piastra Di Fondo; Collegamento A Un'alimentazione A Tariffa Kwh Ridotta - Rotex RKHBH008BB3V3 Manuel D'installation

Valvola a 2 vie normale chiusa
(NC)
X2M 5 6 7
M
NC
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento elettrico della valvola a 3 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola ai terminali appropriati come illustrato nello schema
elettrico.
AVVISO
È possibile collegare due tipi di valvole a 3 vie.
Il cablaggio è diverso per ogni tipo:
■
Valvola a 3 vie di tipo "a 2 fili con ritorno a molla"
La valvola a 3 vie deve essere montata in modo
che, quando la valvola a 3 vie è ferma (non
attivata), è selezionato il circuito di riscaldamento
dell'ambiente.
■
Valvola a 3 vie di tipo "a 3 fili SPST"
La valvola a 3 vie deve essere montata in modo
che, quando i terminali 9 e 10 sono alimentati,
sia selezionato il circuito dell'acqua calda per usi
domestici.
Valvola "a 2 fili con ritorno
a molla"
X2M 8 9 10
M
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.

Collegamento del riscaldatore della piastra di fondo

1 Utilizzando il cavo adatto, collegare il cavo di alimentazione ai
terminali appropriati come illustrato nello schema elettrico
sottostante.
X2M 15a 15
1 2
X1Y
elettroriscaldatore della piastra
di fondo
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
3 Durante la stesura dei cavi, verificare che non ostacolino
il montaggio del coperchio dell'unità interna.
4 Selezionare i valori appropriati per l'impostazione in loco del
riscaldatore della piastra di fondo. Vedere "[F-02]", "[F-03]"
e "[F-04]" a pagina 40.
INFORMAZIONI
Il riscaldatore della piastra di fondo è applicabile soltanto in
combinazione con l'RRLQ oppure in caso del kit EKBPHT
opzionale.
Manuale d'installazione
22
Valvola a 2 vie normale aperta
(NO)
X2M 5 6 7
M
NO
Valvola "a 3 fili SPST"
X2M 8 9 10
M

Collegamento a un'alimentazione a tariffa kWh ridotta

L'obiettivo delle aziende fornitrici di energia elettrica di tutto il mondo
è quello di fornire servizi elettrici a prezzi competitivi, con la
possibilità, in molti casi di applicare, ai clienti tariffe ridotte, ad
esempio, tariffe multiorarie,
"Wärmepumpentarif" (tariffa per riscaldamento con pompe di calore)
in Germania e in Austria,...
Il presente apparecchio consente un collegamento a questi sistemi di
fornitura di alimentazione a tariffa ridotta.
Per valutare l'opportunità di collegare l'apparecchio a uno dei sistemi
di fornitura di alimentazione a tariffa ridotta eventualmente disponibili,
consultare l'azienda fornitrice di energia elettrica nell'area in cui
l'apparecchio deve essere installato.
Se l'apparecchio è collegato a un'alimentazione a tariffa kwh ridotta,
l'azienda fornitrice di energia elettrica è autorizzata a:
■
interrompere l'alimentazione dell'apparecchio per determinati
periodi di tempo;
■
richiedere che in determinati periodi di tempo il consumo di
elettricità dell'apparecchio sia sottoposto a limitazioni.
L'unità interna è progettata per ricevere un segnale di ingresso
tramite il quale l'unità passa alla modalità di disattivazione forzata. In
tal caso, il compressore dell'unità esterna smette di funzionare.
Tipi possibili di alimentazione a tariffa kwh ridotta
I collegamenti possibili e i requisiti necessari al collegamento
dell'apparecchio a questo tipo di alimentazione sono illustrati nella
figura sottostante:

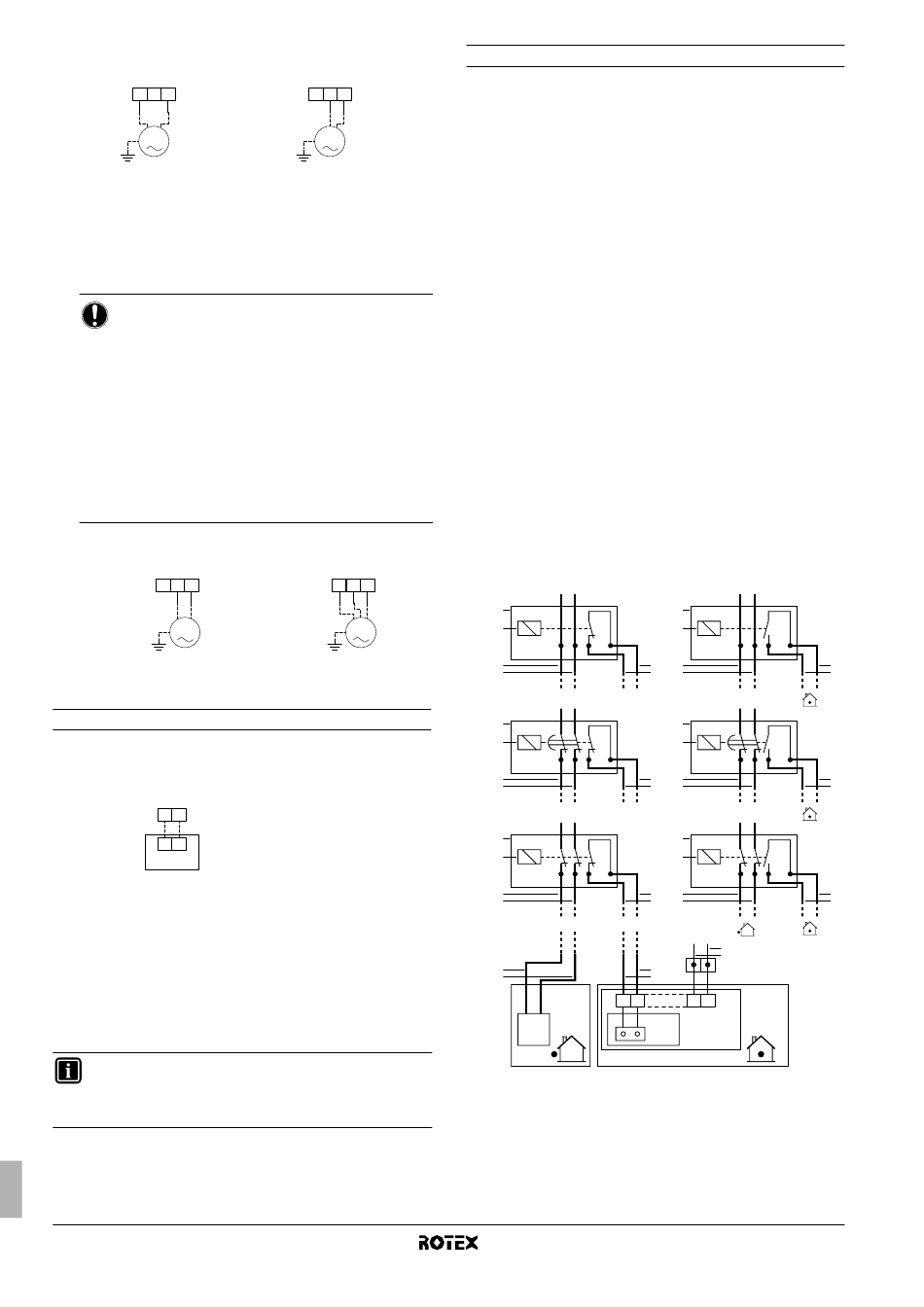

[d-01]=1
L N
1
1
2 S2S
3
2 L N
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
1 Contatore dell'alimentazione a tariffa kWh ridotta
2 Ricevitore per il controllo del segnale dell'azienda elettrica
3 Alimentazione verso l'unità esterna (fare riferimento al
manuale d'installazione in dotazione con l'unità esterna)
4 Contatto pulito verso l'unità interna
5 Alimentazione a tariffa kWh normale
Unità interna per sistema a pompe di calore aria acqua
tariffe stagionali o
[d-01]=2
L N
1
1
2 S2S
4 3
2 L N
1
2 S2S
4 3
3 L N
1
2 S2S
4 3
L N
5
4
30 31 X2M
A1P
X40A
RKHBH/X008BB
