Collegamento a un'alimentazione a tariffa kWh ridotta

L'obiettivo delle aziende fornitrici di energia elettrica di tutto il mondo
è quello di fornire servizi elettrici a prezzi competitivi, con la
possibilità, in molti casi di applicare, ai clienti tariffe ridotte, ad
esempio, tariffe multiorarie,
"Wärmepumpentarif" (tariffa per riscaldamento con pompe di calore)
in Germania e in Austria ...
Il presente apparecchio consente un collegamento a questi sistemi di
fornitura di alimentazione a tariffa ridotta.
Per valutare l'opportunità di collegare l'apparecchio a uno dei sistemi
di fornitura di alimentazione a tariffa ridotta eventualmente disponibili,
consultare l'azienda fornitrice di energia elettrica nell'area in cui
l'apparecchio deve essere installato.
Se l'apparecchio è collegato a un'alimentazione a tariffa kwh ridotta,
l'azienda fornitrice di energia elettrica è autorizzata a:
■
interrompere l'alimentazione dell'apparecchio per determinati
periodi di tempo;
■
richiedere che in determinati periodi di tempo il consumo di
elettricità dell'apparecchio sia sottoposto a limitazioni.
L'unità interna è progettata per ricevere un segnale di ingresso
tramite il quale l'unità passa alla modalità di disattivazione forzata. In
tal caso, il compressore dell'unità esterna smette di funzionare.

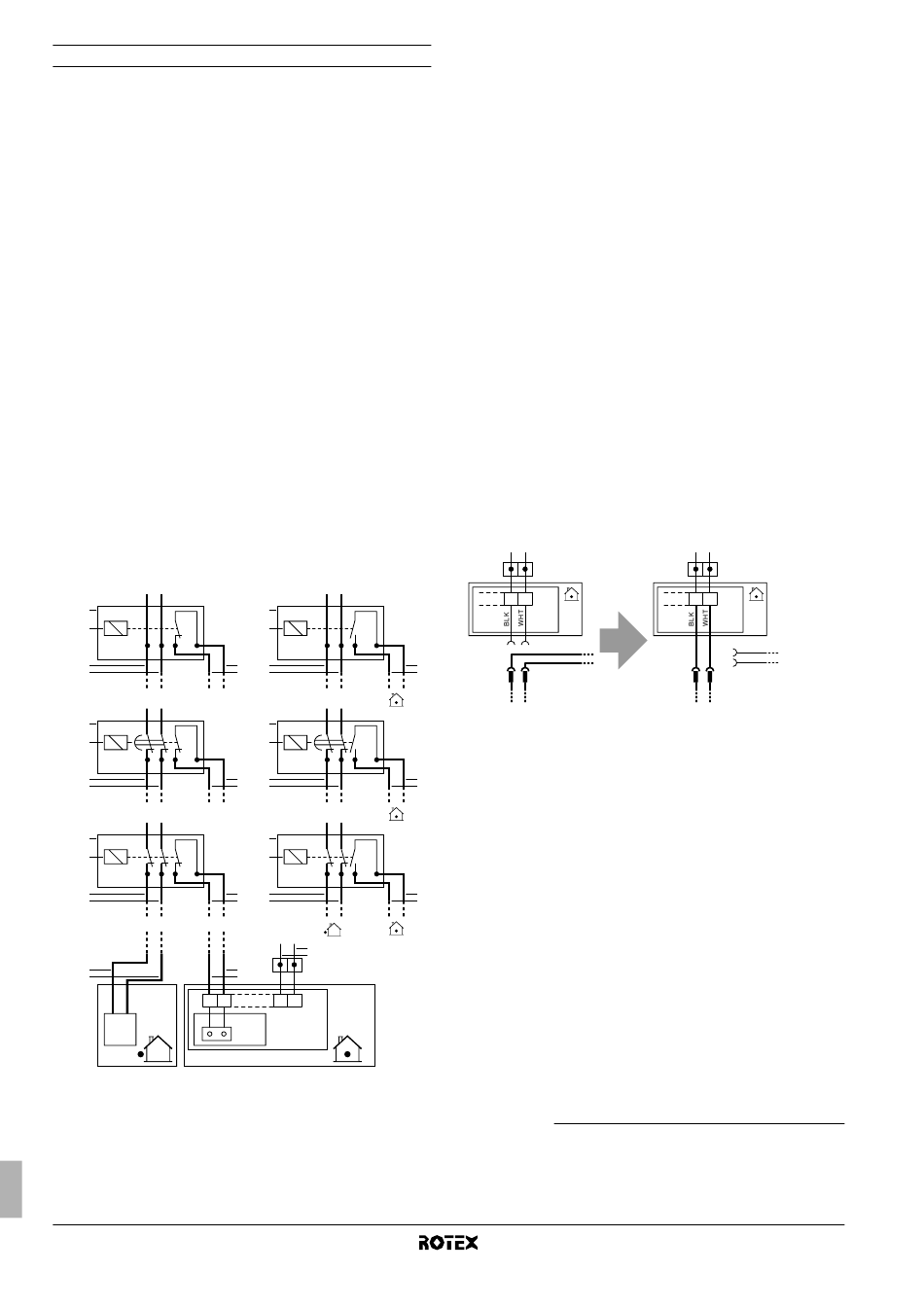

Tipi possibili di alimentazione a tariffa kwh ridotta
I collegamenti possibili e i requisiti necessari al collegamento
dell'apparecchio a questo tipo di alimentazione sono illustrati nella
figura sottostante:
[d-01]=1
L N
1
1
2 S2S
3
2 L N
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
1 Contatore dell'alimentazione a tariffa kWh ridotta
2 Ricevitore per il controllo del segnale dell'azienda elettrica
3 Alimentazione verso l'unità esterna (fare riferimento al
manuale d'installazione in dotazione con l'unità esterna)
4 Contatto pulito verso l'unità interna
5 Alimentazione a tariffa kWh normale
Manuale d'installazione
22
tariffe stagionali o
[d-01]=2
L N
1
1
2 S2S
4 3
2 L N
1
2 S2S
4 3
3 L N
1
2 S2S
4 3
L N
5
4
30 31 X2M
A1P
X40A
Quando l'unità esterna è collegata a un'alimentazione a tariffa kwh
ridotta, il contatto pulito del ricevitore che controlla il segnale della
tariffa kwh ridotta dell'azienda elettrica deve essere collegato ai
morsetti 17 e 18 di X2M (come illustrato nella figura sopra).
Quando il parametro [d-01]=1 nel momento in cui il segnale della
la tariffa kWh ridotta viene inviato dall'azienda elettrica, il contatto si
apre e l'unità entra in modalità di disattivazione forzata
Quando il parametro [d-01]=2 nel momento in cui il segnale di tariffa
kWh ridotta viene inviato dall'azienda elettrica, il contatto si chiude
e l'unità entra in modalità di disattivazione forzata
Tipo 1
Questo tipo di alimentazione a tariffa kwh ridotta non viene interrotto.
Tipo 2
Questo tipo di alimentazione a tariffa kwh ridotta viene interrotto una
volta trascorso il tempo specificato.
Tipo 3
Questo tipo di alimentazione a tariffa kwh ridotta viene interrotto
immediatamente.
Collegare l'unità interna a un'alimentazione a tariffa kWh
normale
Se l'alimentazione a tariffa kWh ridotta è del tipo 2 oppure 3
(interruzione dell'alimentazione principale verso l'unità esterna),
l'unità interna deve essere collegata ad un'alimentazione a tariffa
kWh normale per consentire il controllo e il funzionamento continuo
all'interno (per esempio della pompa).
Scollegare il morsetto X6YA da X6Y e collegare X6YB a X6Y.
L N
30 31 X2M
X6YB
4 X6YA
X6Y
4
4
(1) Quando il segnale viene nuovamente rilasciato, il contatto pulito si chiude
e l'unità riprende il funzionamento. È quindi importante lasciare attivata la
funzione di riavvio automatico. Vedere "[3] Riavvio automatico" a
pagina 28.
(2) Quando il segnale viene nuovamente rilasciato, il contatto pulito si apre
e l'unità riprende il funzionamento. È quindi importante lasciare attivata
la funzione di riavvio automatico. Vedere "[3] Riavvio automatico" a
pagina 28.
Unità interna per sistema a pompe di calore aria acqua
(1)
.
(2)
.
L N
30 31 X2M
X6YA
X6YB
X6Y
RKHBH/X016BB
4PW62576-1 – 10.2010
