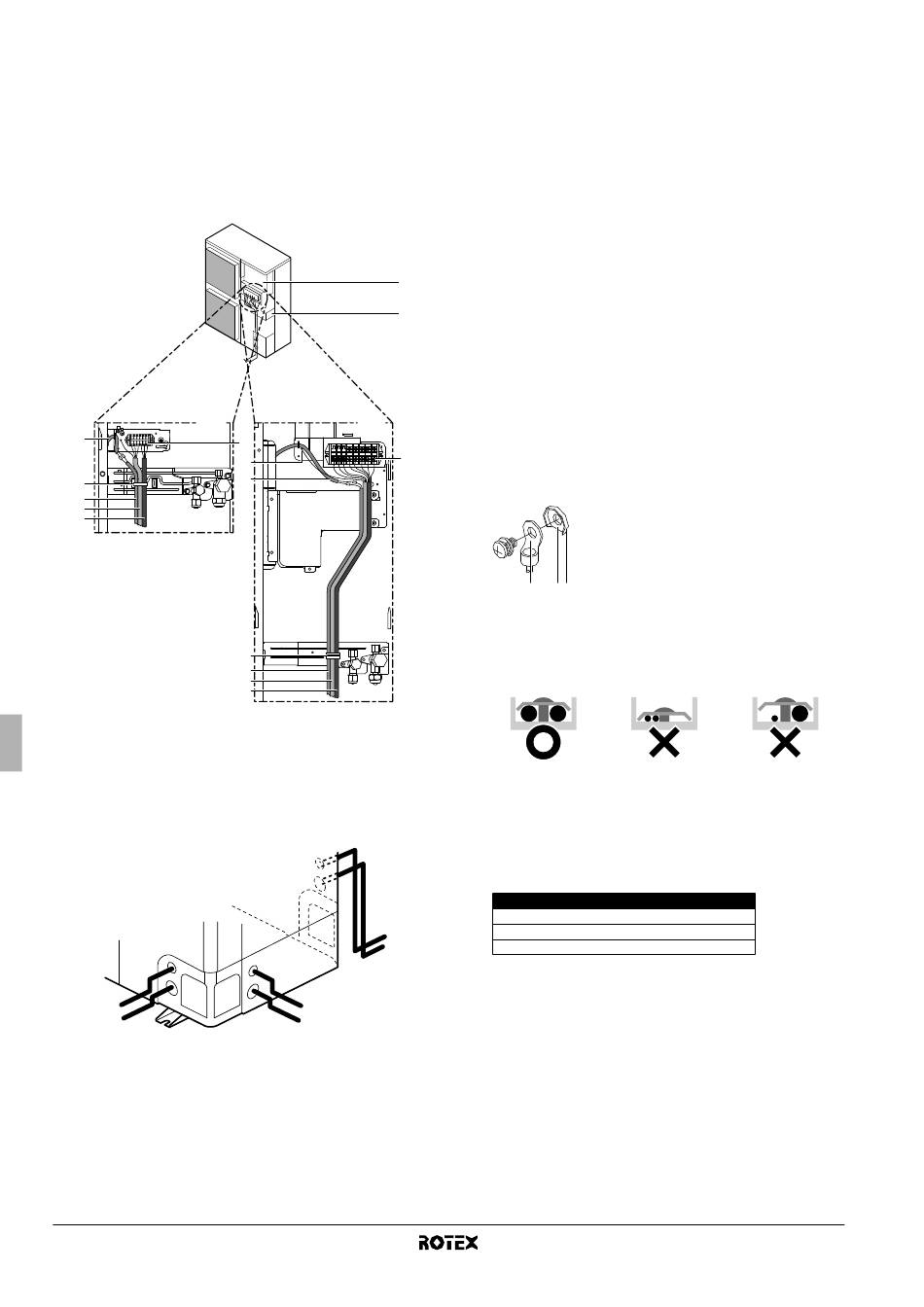

14.2. Collegamento del cablaggio di alimentazione
e del cablaggio tra un'unità e l'altra
■
Assicurare il filo di terra alla piastra di attacco della valvola di
arresto, in modo tale che non possa scivolare.
■
Assicurare il filo di terra alla piastra di attacco della valvola di
arresto fissandolo ancora una volta insieme al cablaggio
elettrico ed al cablaggio tra un'unità e l'altra.
■
Posare il cablaggio elettrico in modo tale che il pannello anteriore
non si sollevi quando si interviene sui cablaggi e fissare
saldamente il pannello anteriore.
V3
7
4
8
5
6
1 Quadro elettrico
2 Piastra di attacco della valvola di arresto
3 Terra
4 Fascetta
5 Cablaggio tra le unità
6 Cablaggio di alimentazione e cablaggio di messa a terra
2
1
1 Alimentazione, cablaggio di messa a terra e, se applicabile: filo del
riscaldatore della piastra inferiore
2 Cablaggio tra le unità
Manuale d'installazione
17
1
2
W1
3
3
3
7
4
8
5
6
2
1
2
1
■
Per instradare i cavi dall'unità, si può inserire in corrispondenza
del foro cieco un manicotto di protezione per i tubi protettivi
(inserti PG). (Vedere la figura 3)
1 Filo
2 Boccola
3 Dado
4 Telaio
5 Tubo flessibile
A Interno
B Esterno
Se non si utilizza un tubo di protezione per i fili, ricordare di
proteggerli con dei tubi di vinile, per evitare che il bordo del foro
cieco li possa tagliare.
■
Seguire lo schema elettrico per effettuare i collegamenti elettrici
(fornito insieme all'unità, ubicato all'interno del pannello anteriore).
■
Sistemare i fili e fissare saldamente il coperchio, in modo tale da
installarlo correttamente.
14.3. Precauzioni relative al cablaggio di alimentazione
ed al cablaggio tra un'unità e l'altra
■
Usare un terminale rotondo stile crimpaggio per il collegamento
con la scheda dei terminali di alimentazione. Se per motivi
inevitabili non fosse possibile utilizzarlo, attenersi alle seguenti
istruzioni.
1 Terminale rotondo a pressione
2 Sezione sfinestrata
3 Rondella concava
1 2 3
- Non collegare fili di diametri differenti allo stesso terminale di
alimentazione. (Un allentamento del collegamento può causare
un surriscaldamento.)
- Quando si collegano fili dello stesso diametro, procedere
come illustrato nella figura sotto.
■
Utilizzare il cacciavite corretto per serrare le viti dei terminali.
L'uso di cacciaviti piccoli può danneggiare la testa delle viti
e impedire un serraggio adeguato.
■
Il serraggio eccessivo delle viti dei terminali può danneggiare
queste ultime.
■
Vedere la tabella sotto per le coppie di serraggio delle viti dei
terminali.
Coppia di serraggio (N•m)
M4 (X1M)
M5 (X1M)
M5 (TERRA)
■
Consultare il manuale d'installazione allegato all'unità interna
per il cablaggio dell'unità interna, ecc.
■
Attaccare un interruttore di dispersione a terra e un fusibile alla
linea di alimentazione. (Vedere la figura 6)
1 Interruttore di dispersione a terra
2 Fusibile
3 Comando a distanza
■
Nel disporre i cablaggi, assicurarsi che vengano utilizzati i fili
prescritti, eseguire i collegamenti completi e fissare i fili in modo che
i terminali non siano mai soggetti a sollecitazioni di forze esterne.
Unità esterna per pompa di calore aria-acqua
1,2~1,8
2,0~3,0
3,0~4,0
