İç ünitenin montajı
Montaj yerinin seçilmesi
Ünite iç mekanda aşağıdaki gerekleri karşılayan bir yerde duvara
monte edilir.
■
Montaj yeri dondan korunmuş olmalıdır.
■
Ünite etrafındaki alan servis için yeterli olmalıdır. (Bkz. şekil 2).
■
Ünite etrafındaki alan yeterli hava sirkülasyonu için elverişli
olmalıdır.
■
Yoğuşma akışı (yalnız drenaj tava kiti EKHBDP ile donatılmış
RKHBX modelleri için) ve basınç boşaltma valf tahliyesi için bir
önlem mevcuttur.
■
Montaj yeri, ünitenin çalışma ağırlığını taşıyabilecek kapasitede,
düz yüzeye sahip yanıcı olmayan dikey bir duvar olmalıdır (bkz.
"Teknik özellikler" sayfa 38).
■
Yanıcı gaz kaçağından dolayı yangın tehlikesi yoktur.
■
Bütün boru uzunlukları ve mesafeler dikkate alınmış olmalıdır.
Gereklilik
Dış ve iç ünite arasında izin verilen maksimum
soğutucu boru uzunluğu
Dış ve iç ünite arasında gerekli olan minimum
soğutucu boru uzunluğu
Dış ünite ve iç ünite arasında izin verilen maksimum
yükseklik farkı
3 yollu vana ile iç ünite arasında izin verilen
maksimum uzaklık (sadece kullanım sıcak suyu
deposu olan montajlar için).
Kullanım sıcak suyu deposu ile iç ünite arasında izin
verilen maksimum uzaklık (sadece kullanım sıcak
suyu deposu olan montajlar için). Kullanım sıcak suyu
deposu ile verilen termistör kablosu 12 m
uzunluktadır.
■
Normal işletim sırasında
algılanabilecek ses üretir. Ses su pompası çalışmasından
ve/veya kontaktör harekete geçmesinden kaynaklanabilir. Bu
nedenle hydrobox ünitesinin sese duyarlı bir ortamda (örn. yatak
odası) veya yakınında olmayan sağlam bir duvara monte
edilmesi önerilir.
■
Üniteyi yüksek neme sahip yerlere monte etmeyin (örn. banyo).
■
Boru çapını gerekli su akışına ve eldeki pompanın ESP'sine
göre seçin.
■
Cihaz patlama ihtimali bulunan bir atmosferde kullanıma yönelik
değildir.
■
Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere kurmayın.
Çok toz çıkaran inşaat işleri (örn. taşlama işleri) yapılması
halinde ünitenin üzeri örtülmelidir.
■
Bir su kaçağı olması durumunda, suyun montaj mahalli ve
çevresinde herhangi bir zarara yol açmamasına dikkat edin.
■
Ünitenin üzerine hiçbir cisim veya ekipman koymayın.
■
Soğutucu kaçağı olması halinde yerel ve ulusal düzenlemeler
doğrultusunda yeterli önlemlerin alındığından emin olun.
İKAZ
Kurulumda kullanım sıcak suyu deposu (opsiyonel) varsa,
kullanım sıcak su deposu montaj kılavuzuna bakın.
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
Değer
30 m
3 m
20 m
3 m
10 m
hydrobox ünitesi gürültü gibi
Ölçüler ve servis alanı
Ölçüm birimi: mm
Ünitenin ölçüleri, bkz. şekil 2
1 Esnek drenaj hortumu
2 Su çıkış bağlantısı
3 Su giriş bağlantısı
4 Soğutucu sıvı bağlantısı
Gerekli servis alanı, bkz. şekil 2
Ünitenin muayenesi, taşınması ve ambalajından
çıkarılması
■
İç ünite, ağaç palet üzerine kuşaklarla bağlanmış mukavva bir
kutu içine ambalajlanmıştır.
■
Teslimatta ünite kontrol edilmeli ve herhangi bir hasar derhal
taşımacı hasar acentesine bildirilmelidir.
■
Tüm iç ünite aksesuarlarının (bkz. "Aksesuarlar" sayfa 2)
kapsanıp kapsanmadığını kontrol edin.
■
Taşıma sırasındaki hasara mani olmak için üniteyi mümkün
olduğunca nihai montaj konumuna kadar orijinal ambalajında
getirin.
■

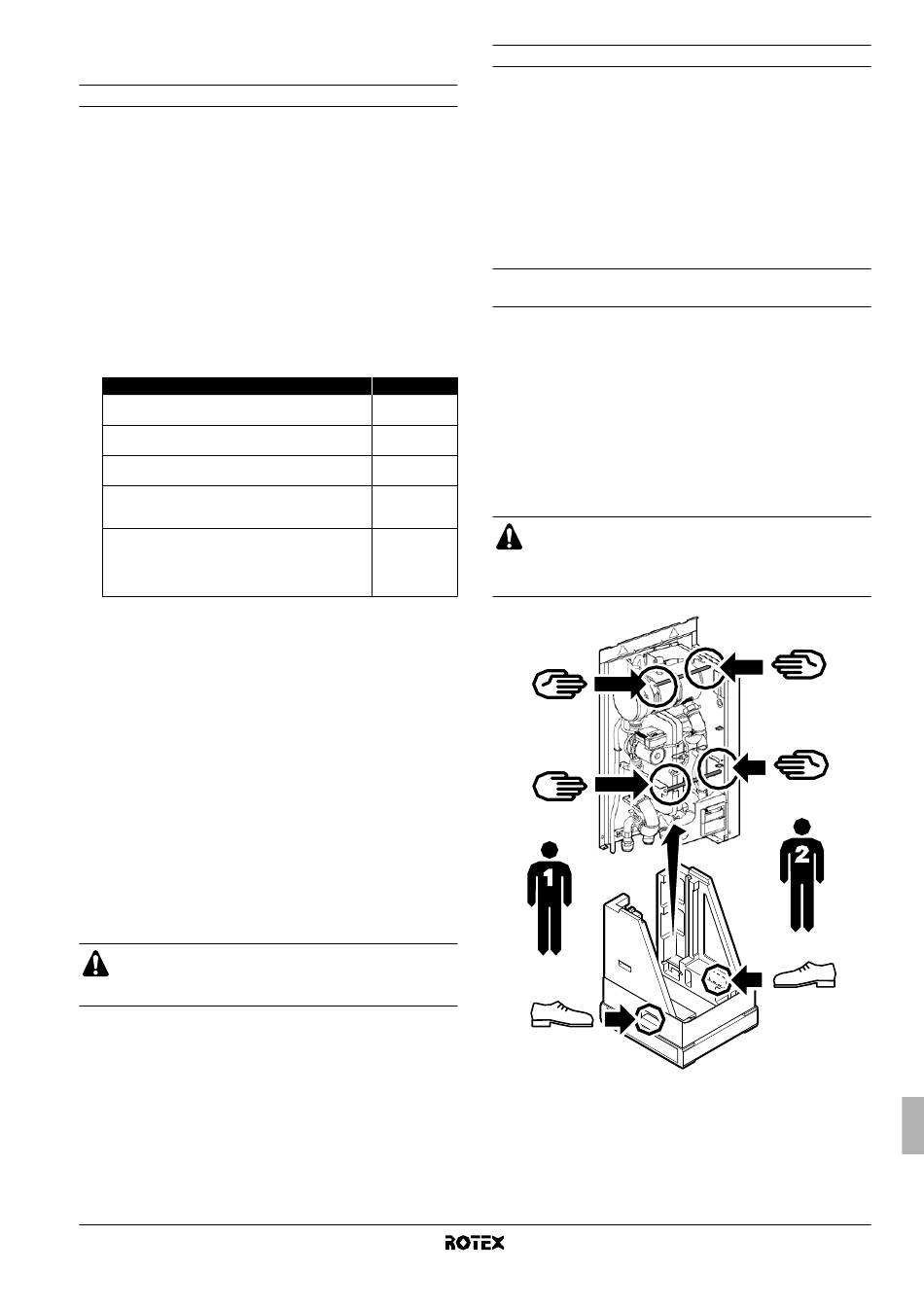

İç ünite yaklaşık 46 kg ağırlıktadır ve verilen iki adet kaldırma
çubuğu kullanılarak iki kişi tarafından kaldırılmalıdır.
İKAZ
Üniteyi kaldırmak için anahtar kutusundan veya borulardan
tutmayın! Üniteyi kaldırmak için iki adet kaldırma çubuğu
verilmiştir.
5 Soğutucu gaz bağlantısı
FBSP Dişi İngiliz Standart
Boru
MBSP Erkek İngiliz Standart
Boru
