Descrição pormenorizada
[0] Nível de permissões do utilizador
Se for necessário, é possível fazer com que alguns botões da inter-
face de utilizador não fiquem acessíveis ao utilizador.
Estão disponíveis três níveis de permissões (consulte a tabela que
se segue). A comutação entre o nível 1 e o nível 2/3 é efectuada
carregando simultaneamente nos botões pfi e pfj, e
de imediato carregando simultaneamente nos botões s e ba, e
mantendo carregados todos os 4 botões durante pelo menos
5 segundos (em modo normal). Note-se que não é dada nenhuma
indicação na interface de utilizador. Após escolher o conjunto dos
níveis 2 e 3, o nível de permissões efectivamente escolhido (o nível 2
ou o nível 3) é determinado pela regulação local [0-00].
Botão
Botão do modo de
s
baixo ruído
Botão do ponto de
regulação dependente
ba
das condições
climatéricas
Botão de activação e
pr
desactivação do
temporizador
<
Botão de programação
pf
Botões de regulação
temporal i
pf
j
Botão de inspecção ou
z
teste de
funcionamento
[1] Ponto de regulação dependente das condições climatéricas
(apenas no funcionamento só de aquecimento)
As regulações de campo do ponto de regulação dependente das
condições climatéricas definem os parâmetros do funcionamento
automático da unidade face às condições climatéricas. Quando o
funcionamento automático face às condições climatéricas está
activo, a temperatura da água é determinada automaticamente, com
base na temperatura exterior: temperaturas exteriores mais baixas
originam água mais quente, e vice-versa. Em funcionamento auto-
mático face às condições climatéricas, o utilizador tem a possibili-
dade de desviar para cima ou para baixo a temperatura pretendida
para a água, num intervalo de 5°C. Consulte o manual de operações
para obter mais informações acerca do funcionamento automático
face às condições climatéricas.
■ [1-00] Temperatura ambiente baixa (Lo_A): temperatura
exterior baixa.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
exterior alta.
■ [1-02] Ponto de regulação com temperatura ambiente baixa
(Lo_Ti): a temperatura pretendida para a água, quanto a
temperatura exterior é igual ou inferior ao valor considerado
baixo para a temperatura ambiente (Lo_A).
Tenha em atenção que o valor Lo_Ti deve ser superior ao
valor Hi_Ti, visto que para temperaturas exteriores mais
baixas (ou seja, Lo_A), é necessário ter água mais quente.
Manual de instalação
19
Nível de permissões
1 2 3
disponível — —
disponível — —
disponível disponível —
disponível — —
disponíveis — —
disponível — —
■ [1-03] Ponto de regulação com temperatura ambiente alta
(Hi_Ti): a temperatura pretendida para a água, quanto a
temperatura exterior é igual ou superior ao valor considerado
alto para a temperatura ambiente (Hi_A).
Tenha em atenção que o valor Hi_Ti deve ser inferior ao
valor Lo_Ti, visto que para temperaturas exteriores mais
elevadas (ou seja, Hi_A), não é necessário ter água tão
quente.

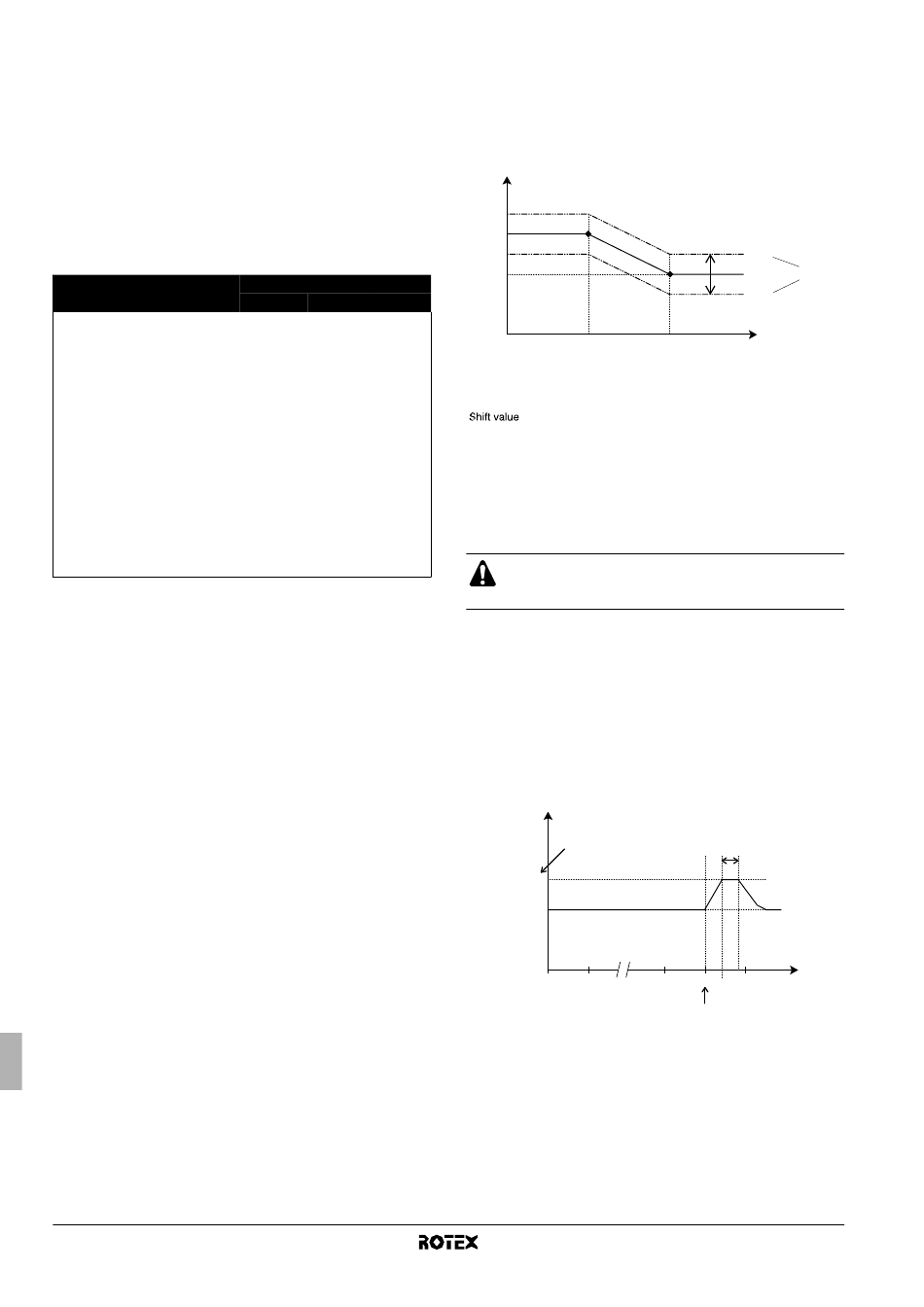

T
t
Lo_Ti
Hi_Ti
Lo_A
T
Temperatura desejada para a água
t
T
Temperatura ambiente (exterior)
A
= Desvio
[2] Função de desinfecção
Aplica-se apenas às instalações com tanque de água quente
doméstica.
Esta função desinfecta o tanque de água quente doméstica, através
do aquecimento periódico da água doméstica até atingir uma
temperatura específica.
As regulações locais da função de desinfecção devem ser
configuradas pelo instalador, em conformidade com a
legislação nacional e os regulamentos locais aplicáveis.
■ [2-00] Intervalo de funcionamento: dia(s) da semana em que
se deve aquecer o tanque de água quente doméstica.
■ [2-01] Estado: define se a função de desinfecção está ligada
(1) ou desligada (0).
■ [2-02] Hora de início: hora a que se deve aquecer o tanque
de água quente doméstica.
■ [2-03] Ponto de regulação: valor a que se pretende elevar a
temperatura da água.
■ [2-04] Intervalo: durante quanto tempo se deve manter a
temperatura especificada no ponto de regulação.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T
Temperatura da água quente doméstica
DHW
Temperatura do ponto de regulação do utilizador (definida na
T
U
interface de utilizador)
T
Temperatura a que se deve elevar a água [2-03]
H
t Tempo
Unidade interior para o sistema de bomba de calor ar/água
+ 05
Shift value
00
– 05
Hi_A T
A
[2-04]
22.00 23.00 24.00 t
[2-02]
