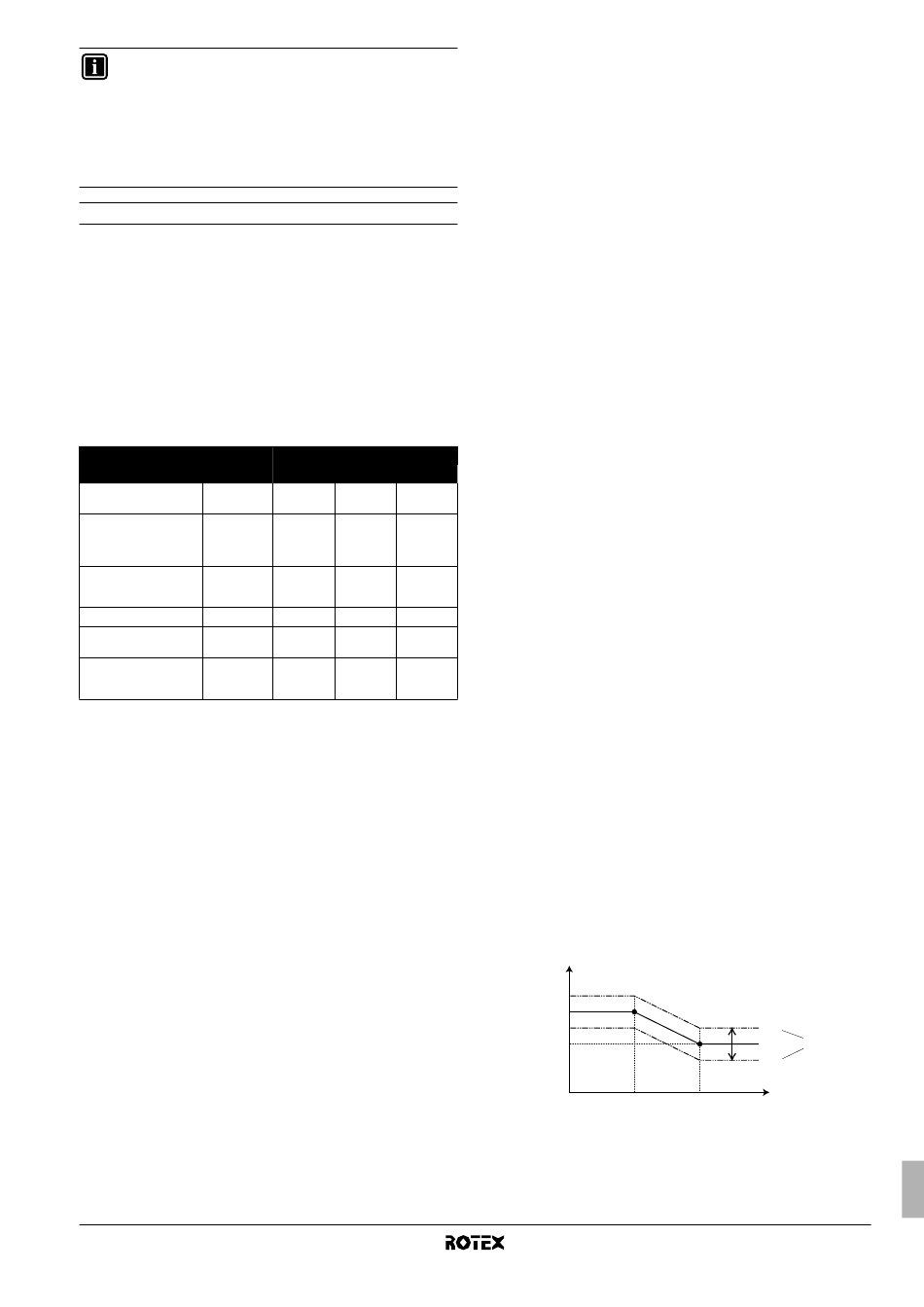

INFORMAÇÕES
■
Antes de a unidade ser embalada, as regulações
foram efectuadas para os valores indicados em
"8.10. Tabela de regulações locais" na página 40.
■
Ao sair do FIELD SET MODE (modo de regulações
locais), pode ser apresentada a indicação "88" no
visor LCD da interface de utilizador, enquanto
a unidade se inicializa.
Descrição pormenorizada
[0] Nível de permissões do utilizador
Se for necessário, é possível fazer com que alguns botões da
interface de utilizador não fiquem acessíveis ao utilizador.
Estão disponíveis três níveis de permissões (consulte a tabela que
se segue). A comutação entre o nível 1 e o nível 2/3 é efectuada
carregando simultaneamente nos botões pfi e pfj,
e de imediato carregando simultaneamente nos botões s e ba,
e mantendo carregados todos os 4 botões durante pelo menos
5 segundos (em modo normal). Note-se que não é dada nenhuma
indicação na interface de utilizador. Após escolher o nível 2/3, o nível
de permissões efectivamente escolhido – nível 2 ou nível 3 –
é determinado pela regulação local [0-00].
Botão
Botão do modo de
s
baixo ruído
Botão do ponto de
regulação dependente
ba
das condições
climatéricas
Botão de activação
pr
e desactivação do
temporizador
<
Botão de programação
pfi
Botões de regulação
pfj
temporal
Botão de inspecção
z
ou teste de
funcionamento
RKHBH/X016BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62576-2 – 10.2010
Nível de permissões
1 2 3
disponível — —
disponível — —
disponível disponível —
disponível — —
disponível — —
disponível — —
[1] Ponto de regulação dependente das condições climatéricas
As regulações locais do ponto de regulação dependente das
condições climatéricas definem os parâmetros do funcionamento
automático da unidade face às condições climatéricas. Quando está
activo o funcionamento dependente das condições climatéricas,
a temperatura da água é determinada automaticamente com base na
temperatura exterior: temperaturas exteriores baixas originam água
mais quente e vice-versa. Durante o funcionamento dependente das
condições climatéricas, o utilizador tem a possibilidade de desviar
para cima ou para baixo a temperatura pretendida para a água, num
máximo de 5°C. Consulte o manual de operações para obter mais
informações acerca do funcionamento dependente das condições
climatéricas.
■
Regulações locais para processo de aquecimento
■ [1-00] Temperatura ambiente baixa (Lo_A): temperatura
exterior baixa.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
exterior alta.
■ [1-02] Ponto de regulação a temperatura ambiente baixa
(Lo_Ti): a temperatura pretendida para a água, quanto
a temperatura exterior é igual ou inferior ao valor considerado
baixo para a temperatura exterior (Lo_A).
Tenha em atenção que o valor Lo_Ti deve ser superior ao
valor Hi_Ti, visto que para temperaturas exteriores baixas
(ou seja, Lo_A) é necessário ter água mais quente.
■ [1-03] Ponto de regulação com temperatura ambiente alta
(Hi_Ti): a temperatura pretendida para a água, quanto
a temperatura exterior é igual ou superior ao valor considerado
alto para a temperatura exterior (Hi_A).
Tenha em atenção que o valor Hi_Ti deve ser inferior ao
valor Lo_Ti, visto que para temperaturas exteriores mais
elevadas (ou seja, Hi_A), não é necessário ter água tão
quente.
■
Regulações locais para processo de refrigeração
■ [1-05]
Dependente das
activação (1)/ desactivação da função de refrigeração (0)
■ [1-06] Temperatura ambiente baixa (Lo2_A): temperatura
exterior baixa.
■ [1-07] Temperatura ambiente alta (Hi2_A): temperatura
exterior alta.
■ [1-08] Ponto de regulação com temperatura ambiente baixa
(Lo2_Ti): a temperatura pretendida para a água que sai,
quando a temperatura exterior é igual ou inferior ao valor
considerado baixo para a temperatura ambiente (Lo2_A).
Tenha em atenção que o valor Lo2_Ti deve ser superior ao
valor Hi2_Ti, visto que para temperaturas exteriores baixas
(ou seja, Lo2_A) basta ter uma água menos fria.
■ [1-09] Ponto de regulação com temperatura ambiente
elevada (Hi2_Ti): a temperatura pretendida para a água que
sai, quando a temperatura exterior é igual ou superior ao
valor considerado alto para a temperatura ambiente (Hi2_A).
Tenha em atenção que o valor Hi2_Ti deve ser inferior ao
valor Lo2_Ti, visto que para temperaturas exteriores mais
quentes (ou seja, Hi2_A) é necessário ter água mais fria.
T t
Lo_Ti
Lo2_Ti
Hi_Ti
Hi2_Ti
Lo_A
Lo2_A
T Temperatura pretendida para a água
t
T Temperatura ambiente (exterior)
A
Shift value Desvio
condições climatéricas para
+ 05
00 Shift value
– 05
Hi_A T A
Hi2_A
