M1F ....................... Motor (ventoinha) (superior)
M2F ....................... Motor (ventoinha) (inferior)
PS.......................... Fonte de alimentação de comutação
Q1DI ...................... Disjuntor local de fugas para a terra (300 mA)
R1,R2 .................... Resistência
R1T........................ Termístor (ar)
R2T........................ Termístor (descarga)
R2T................ # ..... Termístor (descarga M1C)
R3T........................ Termístor (aspiração 1)
R4T................ * ..... Termístor (permutador de calor)
R4T................ # ..... Termístor
subrefrigeração)
R5T........................ Termistor (aspiração 2)
R6T................ * ..... Termistor
subrefrigeração)
R6T................ # ..... Termistor (permutador de calor)
R7T........................ Termístor (tubagens de líquido 1)
R8T........................ Termístor (tubagens de líquido 2)
R9T................ # ..... Termístor (módulo de alimentação)
S1NPH................... Sensor de pressão (alta)
S1NPL ................... Sensor de pressão (baixa)
S1PH ..................... Pressóstato (alta)
V1R........................ Módulo de alimentação
V2R................ * ..... Módulo de díodo
V2R................ # ..... Módulo de alimentação
V3R........................ Módulo de díodos
V1T ................ * ..... IGBT (transístor bipolar com porta isolada)
X1M ....................... Placa de bornes (fonte de alimentação)
X2M ....................... Placa de bornes (controlo)
Y1E........................ Válvula de expansão electrónica (principal)
Y3E........................ Válvula
(subrefrigeração)
Y1S........................ Válvula solenóide (válvula quádrupla)
Y2S........................ Válvula solenóide (gás quente)
Y3S........................ Válvula solenóide (circuito de descarga)
Z1C~Z8C ....... * ..... Filtro de ruído (núcleo de ferrite)
Z1C~Z7C ....... # ..... Filtro de ruído (núcleo de ferrite)
Z1F~Z4F........ * ..... Filtro de ruído
Z1F~Z3F........ # ..... Filtro de ruído
Legenda da tabela de peças
*
Apenas para modelos V1
#
Apenas para modelos Y1
Notas
1
Este esquema eléctrico refere-se exclusivamente à
unidade de exterior.
4
Consulte o autocolante com o esquema eléctrico (por
trás da placa frontal) relativamente a instruções acerca
dos interruptores BS1~BS5, DS1-1 e DS1-2.
5
Não utilize a unidade curto-circuitando o dispositivo de
protecção S1PH.
7
Consulte o manual de instalação relativamente às
ligações eléctricas de transmissão entre unidades
interiores e de exterior, F1-F2.
RRRQ011~016AAV1+Y1
Unidade de exterior para bomba de calor ar/água
4PW55782-1B
(permutador
de
calor
(permutador
de
calor
de
expansão
electrónica
9.3. Visão geral do sistema de ligações eléctricas
locais
(Ver figura 9)
1
Disjuntor de fugas para a terra
2
Fusível local
3
Controlo remoto
9.4. Cuidados a ter nas ligações da fonte de
alimentação e nas ligações entre unidades
■
Os cabos eléctricos (incluindo o fio de terra e, se existir, o cabo
do aquecedor da base da unidade) devem passar por um dos
de
orifícios de saída da alimentação, seja pela frente, lados ou
retaguarda da unidade de exterior.
■
Os cabos de transmissão devem passar por um dos orifícios de
saída de cabos (ou pelo orifício de abrir), seja pela frente, lados
de
ou retaguarda da unidade de exterior. (Ver figura 8).
A
Pela retaguarda
B
Pela lateral
C
Pela frente
1
Bloco de terminais de alimentação (X1M)
2
Cabos de controlo entre unidades
3
Cabo de alimentação com fio de terra (Mantenha uma distância
adequada entre o cabo de alimentação e os cabos de controlo.)
4
Braçadeira (fornecimento local)
5
Placa de montagem das válvulas de paragem
6
Cabo de alimentação
7
Fio de terra (verde e amarelo)
8
Use a abraçadeira para fixar a cablagem de controlo
9
Bloco de terminais de controlo (X2M)
10
Cabo de interligação para o aquecedor da base da unidade
(apenas para as RRRQ)

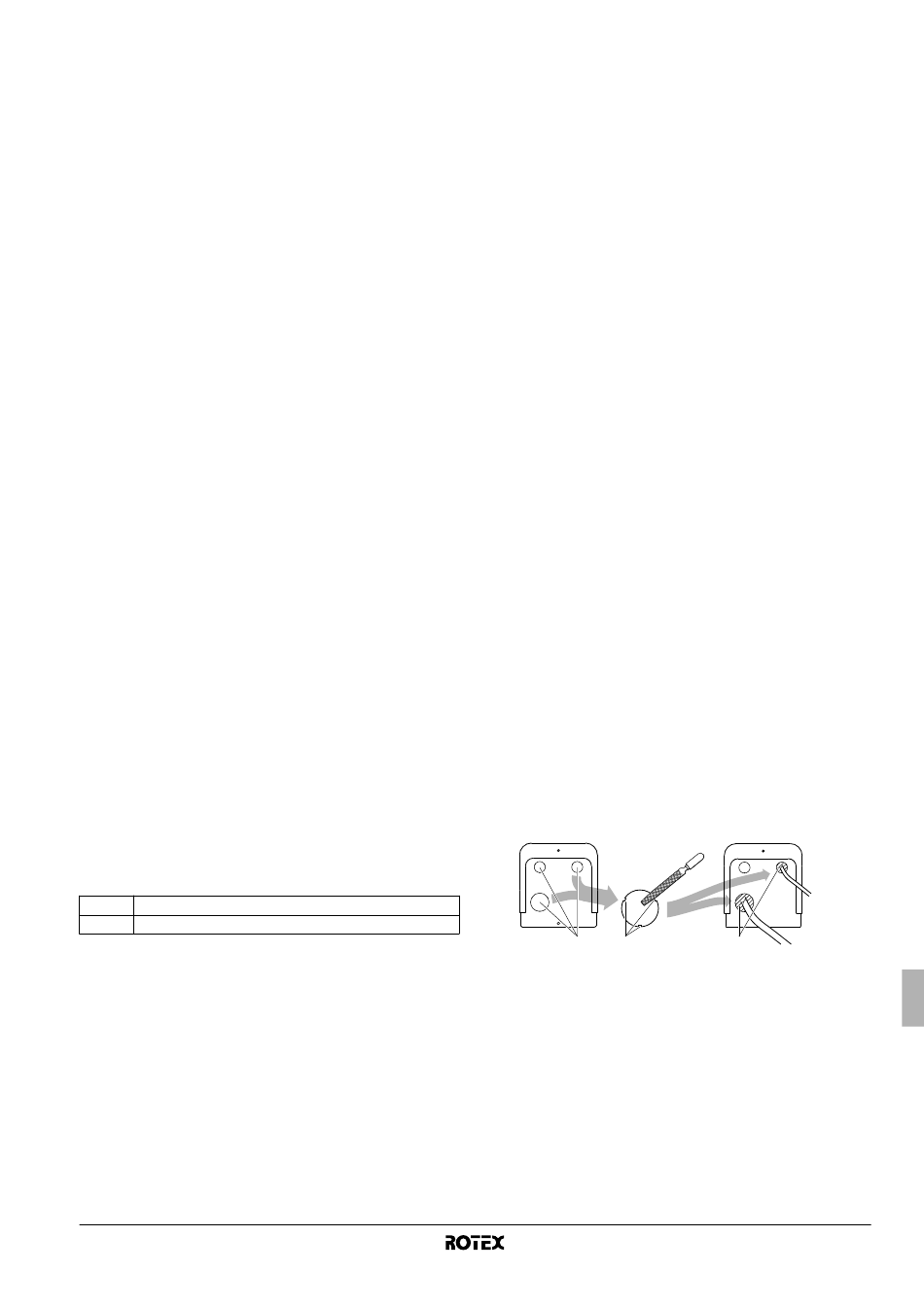

Cuidados a ter na abertura dos orifícios
■
Para forçar a abertura de um orifício, atinja-o com um martelo.
■
Depois de abrir os orifícios, recomendamos que pinte as
arestas e as áreas em redor, com tinta de retoques, para evitar
corrosão.
■
Ao passar os fios eléctricos pelos orifícios, retire eventuais
rebarbas e enrole fita protectora em redor dos fios, para evitar
danos.
■
Se houver possibilidade de entrada de animais no sistema pelos
orifícios que foram abertos, vede-os com materiais de
embalagem (operação a efectuar no local).
1
1
Orifício com protecção
2
Rebarba
3
Material de embalagem
2
3
