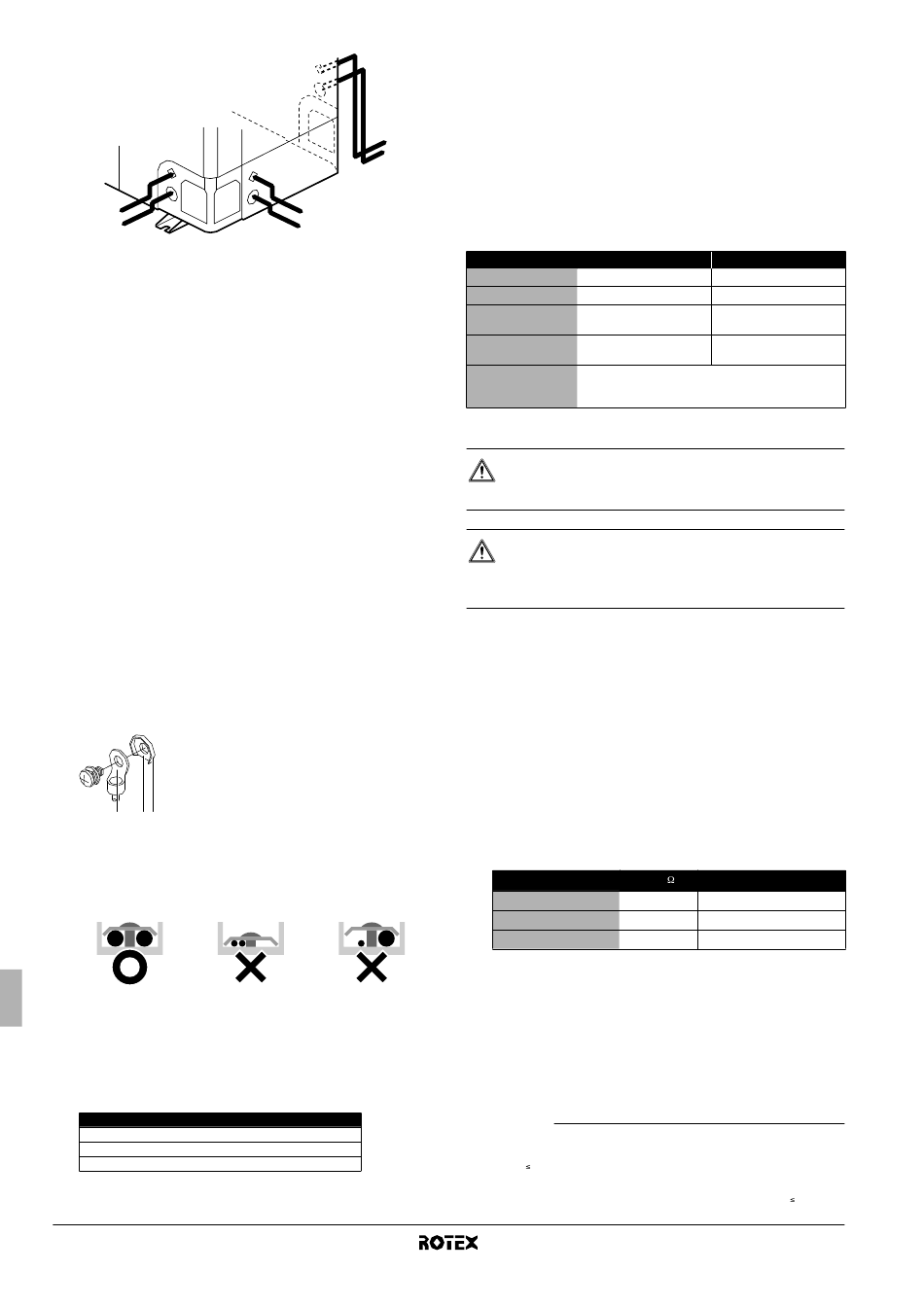

1 Fonte de alimentação, ligação à terra e, se aplicável:
cabo do aquecedor da base
2 Ligações eléctricas entre a unidade
■
Quando os cabos são encaminhados a partir da unidade, pode
ser inserida uma manga de protecção para as condutas
(inserções PG) no pré-orifício. (Consulte a figura 3)
1 Fio
2 Casquilho
3 Porca
4 Estrutura
5 Mangueira
A Interior
B Exterior
Quando não utiliza uma conduta de fio, certifique-se de que
protege os fios com tubos de vinil, para evitar que a
extremidade do pré-orifício os corte.
■
Siga o diagrama de ligações eléctricas para instalações eléctricas
(fornecido com a unidade, localizado no interior da placa dianteira).
■
Molde os fios e fixe a tampa com firmeza, para que esta fique
bem encaixada.
14.3. Cuidados para as ligações eléctricas da fonte de
alimentação e entre-unidades
■
Utilize um terminal de engaste para ligar à placa de terminais da
fonte de alimentação. No caso de não poder ser utilizado,
devido a razões inevitáveis, certifique-se de que cumpre as
seguintes instruções.
1 Terminal de pressão arredondada
2 Secção de corte
3 Copo da anilha
1 2 3
- Não ligue os fios de indicadores diferentes ao mesmo
terminal de fonte de alimentação. (Se a ligação estiver solta
pode provocar aquecimento)
- Ao ligar fios do mesmo indicador, ligue-os de acordo com a
figura abaixo.
■
Utilize a chave de fendas correcta para apertar os parafusos
dos terminais.
As chaves de fendas pequenas podem danificar a cabeça do
parafuso e impedir o aperto correcto.
■
Se apertar demasiado os parafusos do terminal, pode danificá-los.
■
Consulte os binários de aperto para os parafusos do terminal na
tabela abaixo.
Binário de aperto (N•m)
M4 (X1M)
M5 (X1M)
M5 (LIGAÇÃO À TERRA)
■
Consulte o manual de instalação da unidade interior relativamente
às respectivas ligações eléctricas, etc.
Manual de instalação
17
2
1
2
1
1,2~1,8
2,0~3,0
3,0~4,0
■
Prenda um disjuntor contra fugas para a terra e um fusível
à linha da fonte de alimentação. (Consulte a figura 6)
1 Disjuntor contra fugas para a terra
2 Fusível
3 Controlo remoto
■
Nas ligações eléctricas, certifique-se de que são utilizados os fios
prescritos, efectue as ligações completas e prenda os fios de
forma a que as forças externas não se apliquem aos terminais.
14.4. Características eléctricas
RRLQ_V3
Fase e frequência 1~ 50 Hz
Tensão 230 V
Fusível local
40 A
recomendado
Amps mínimos
34,2 A
(a)
do circuito
Tipo de fio das
Secção de cabo mínima de 2,5 mm
ligações eléctricas
entre unidades
(a) Os valores declarados são valores máximos (consulte os dados eléctricos
de combinação com a unidade interior para valores exactos).
CUIDADO
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação aplicável.
CUIDADO
Após concluir a instalação eléctrica, confirme se cada
componente eléctrico e terminal, no interior da caixa dos
componentes eléctricos, está bem fixo.
Apenas para modelos V3:
conformidade com:
■
a norma EN/IEC 61000-3-11
sistema Z seja igual ou inferior a Z
sys
■
a norma EN/IEC 61000-3-12
circuito S seja igual ou superior ao valor S
sc
no ponto de interligação entre a fonte de alimentação do utilizador
e o sistema público. É responsabilidade do instalador ou do utilizador
do equipamento certificar-se, contactando se necessário o operador
da rede de distribuição, de que o equipamento só é ligado a uma
fonte de energia com:
■
uma impedância do sistema Z
■
uma energia de curto-circuito S
mínimo.
Z
RRLQ011CAV3
RRLQ014CAV3
RRLQ016CAV3
Para modelos W1: Equipamento em conformidade com a norma
(2)
EN/IEC 61000-3-12
O diagrama de ligações eléctricas encontra-se no interior da placa
dianteira da unidade.
(1) a norma técnica europeia/internacional que regula os limites a alterações
de tensão, flutuações de tensão e intermitências, nos sistemas públicos
de distribuição a baixa tensão, para equipamentos com corrente nominal
de 75 A.
(2) Norma técnica europeia/internacional que regula limites para as correntes
harmónicas produzidas por equipamento ligado aos sistemas públicos
de distribuição a baixa tensão, com corrente de entrada de >16 A e 75 A
por fase.
Unidade exterior para bomba de calor ar/água
RRLQ_W1
3N~ 50 Hz
400 V
20 A
16,3 A
2
e aplicável para 230 V
Este equipamento está
(1)
desde que a impedância do
e
max
(2)
desde que a energia de curto-
mínimo
sc
igual ou inferior a Z e
sys max
igual ou superior ao valor S
sc
( ) Valor S mínimo
max sc
0,22 525 kVA
0,22 525 kVA
0,22 525 kVA
RRLQ011~016CAV3+W1
