Ligação da fonte de alimentação do aquecedor de
reserva
Requisitos para os cabos e circuitos de alimentação
Utilize um circuito de alimentação dedicado para o
aquecedor de reserva e aquecedor de apoio. Nunca utilize
um circuito de alimentação partilhado com outro aparelho
eléctrico.
Este circuito de alimentação tem de estar protegido pelos
dispositivos de segurança exigidos pelos regulamentos locais e pela
legislação nacional.
Seleccione os cabos de alimentação em conformidade com os
regulamentos locais e a legislação nacional. A tabela que se segue
indica a corrente máxima no circuito do aquecedor de reserva.
(1) (2)
Capacidade
do
Modelos de unidades aquecedor
interiores de reserva
RKHB*008BA3V3 3 kW
(a) (b)
RKHB*008BA6V3 6 kW
RKHB*008BA6WN 6 kW
RKHB*008BA9WN 9 kW
(a) Este equipamento está conforme à norma EN/IEC 61000-3-12
(b) Este equipamento está conforme à norma EN/IEC 61000-3-11
impedância do circuito seja igual ou inferior a no ponto de interligação entre a
fonte de alimentação do utilizador e o Z
responsabilidade do instalador (ou do utilizador do equipamento) certificar-se,
contactando se necessário o operador da rede de distribuição, que o
equipamento só é ligado a uma fonte de energia com impedânci do circuito Z
igual ou inferior ao valor Z .
max
Procedimento

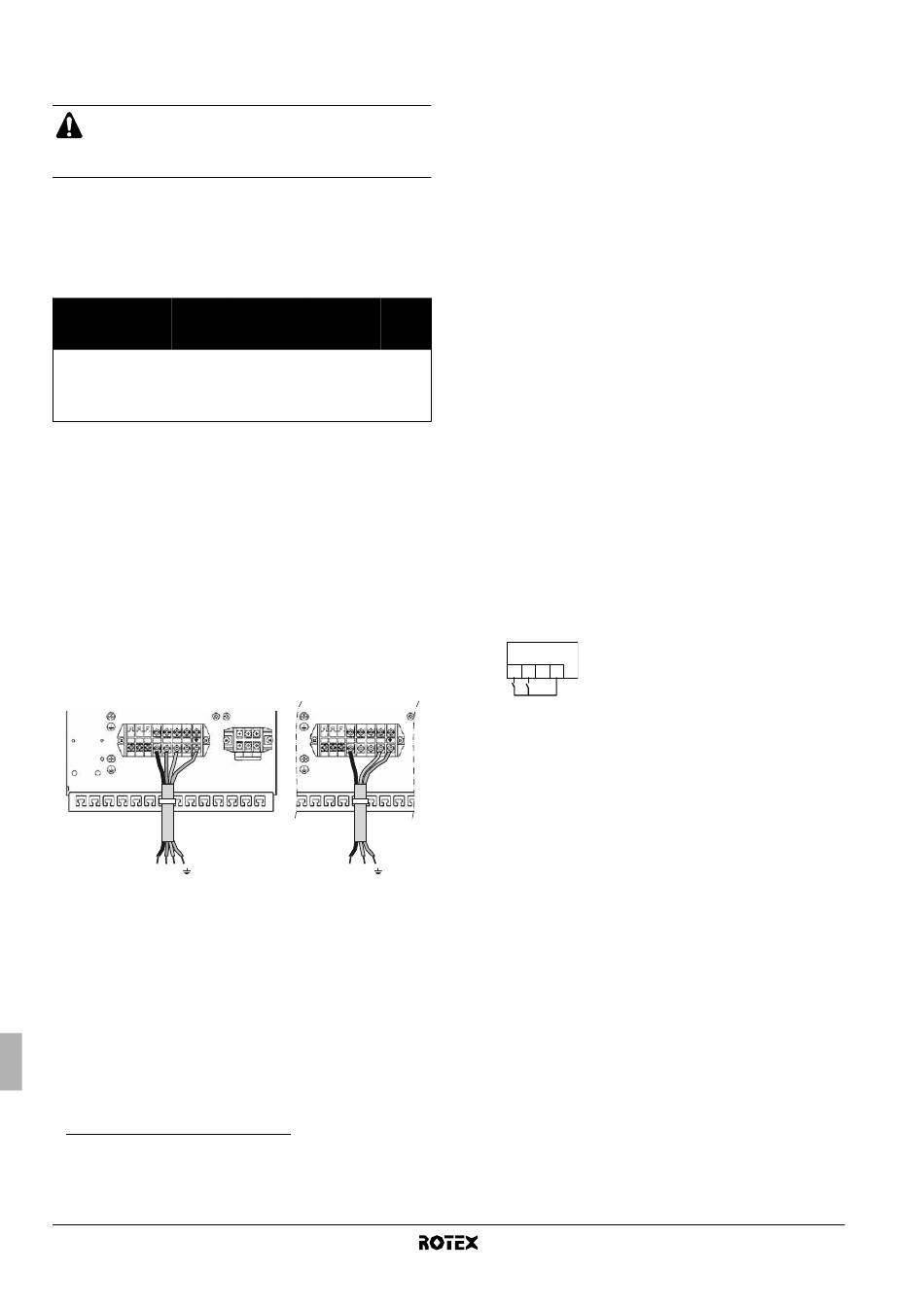

1 Utilizando o cabo adequado, ligue o circuito de alimentação ao
disjuntor principal, conforme se indica no esquema eléctrico e
na figura que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
terra, no terminal X1M.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
Nota: só são apresentadas as ligações locais relevantes.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) Norma técnica europeia/internacional que regula limites para as correntes
harmónicas produzidas por equipamento ligado aos sistemas públicos de
distribuição a baixa tensão, com corrente de entrada de >16 A e ≤75 A por fase.
(2) Norma técnica europeia/internacional que regula os limites a alterações de
tensão, flutuações de tensão e intermitências, nos sistemas públicos de
distribuição de energia eléctrica a baixa tensão, para equipamentos com
corrente nominal ≤75 A.
Manual de instalação
19
Tensão
nominal do Corrente
aquecedor de máxima de
funcionamento Z (Ω)
reserva
max
1x 230 V 13 A —
1x 230 V 26 A 0.29
3x 400 V 8.6 A —
3x 400 V 13 A —
(1)
(2)
, desde que a
sistema público. Z É
max sys
1x 230 V
X1M
X3M
L1 N
L1 N
Ligação do cabo do termóstato
A ligação do cabo do termóstato depende da aplicação concreta.
Consulte também "Exemplos de aplicações habituais" na página 4 e
"Configuração da instalação do termóstato da divisão" na página 23,
para obter mais informações e opções de configuração relativas ao
funcionamento da bomba em combinação com um termóstato de
ambiente.
Requisitos do termóstato
■
Fonte de alimentação: 230 V CA ou por bateria
■
Tensão nos contactos: 230 V.
Procedimento
1 Ligue o cabo do termóstato aos terminais correctos, conforme
consta do esquema eléctrico e do manual de instalação do kit
de termóstato de ambiente.
2 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
3 Ligue o interruptor de configuração SS2-3, na placa de circuito.
Para mais informações, consulte "Configuração da instalação
do termóstato da divisão" na página 23.
Ligação dos contactos do primeiro e segundo pontos de
regulação
Aligação de um contacto de ponto de regulação só é relevante caso
se active o contacto do ponto de regulação duplo.
Consulte também "Exemplos de aplicações habituais" na página 4 e
"Controlo por ponto de regulação duplo" na página 30.
sys
Requisitos dos contactos
O contacto deve ser isento de tensão, capaz de assegurar 230 V
(100 mA).
Procedimento
1 Ligue os contactos do primeiro e segundo pontos de regulação
aos bornes adequados, como se mostra na figura seguinte
X2M
1 2 3 4
SP2 SP1
2 Utilizando braçadeiras, fixe os cabos aos apoios, para evitar
forças de tracção.
3 Conforme o funcionamento necessário da parte da bomba,
regule os interruptores de configuração SS2-3 e a regulação
local [F-00]. Consulte "Configuração do funcionamento da
bomba" na página 23 e a regulação local [F-00] em
"[F] Configuração de opções" na página 34.
Unidade interior para o sistema de bomba de calor ar/água
Contacto do primeiro ponto de
SP1
regulação
Contacto do segundo ponto de
SP2
regulação
