4.4. Inspecção, manuseamento e desembalamento
da unidade

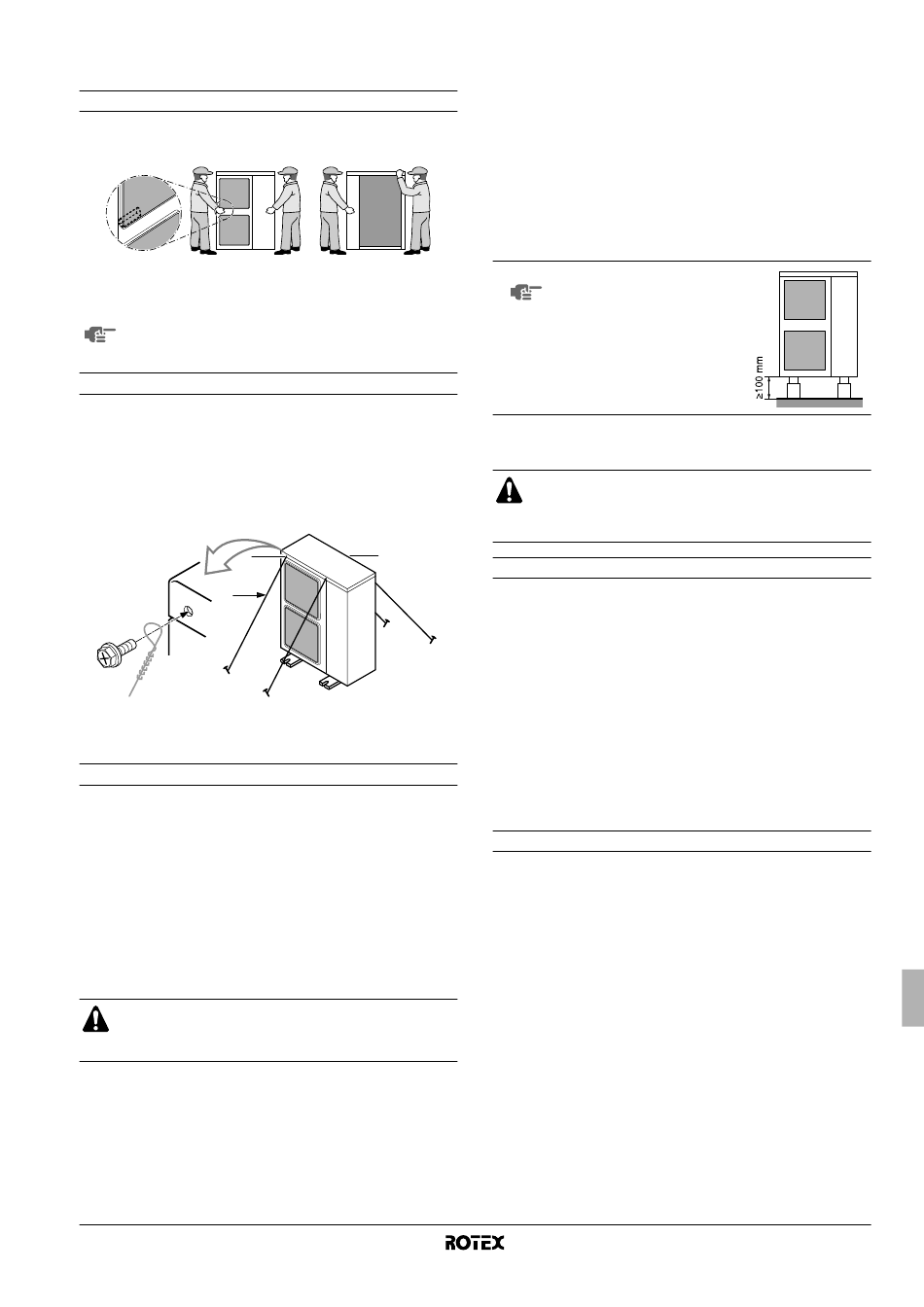

Manuseamento da unidade
Como se mostra na figura, deve-se manusear a unidade devagar,
agarrando as pegas de ambos os lados.
Coloque as mãos nos cantos, em vez de segurar na entrada de
sucção, na lateral da caixa, caso contrário pode deformar esta
última.
(Certifique-se de que não deixa as mãos nem outros
objectos tocar nas aletas traseiras.)
Método de instalação para evitar a queda da unidade
Se for necessário evitar a queda da unidade, instale de acordo com a
figura.
■
prepare os 4 fios, conforme indicado no desenho;
■
desaparafuse a placa superior nos 4 locais com a indicação A
ou B;
■
coloque os parafusos nos orifícios e aperte-os com firmeza.
A A
C
A localização de 2 orifícios de fixação na parte frontal da unidade
B localização de 2 orifícios de fixação na parte traseira da unidade
C cabos: fornecimento local
Método de remoção da trava de transporte
É necessário remover a trava amarela, que foi aplicada no pé do
compressor para proteger a unidade durante o transporte. Siga as
indicações da figura 3, que se descrevem de seguida.
A Compressor
B Porca de fixação
C Trava de transporte
1 Desaperte ligeiramente a porca de fixação (B).
2 Retire as travas de transporte (C), como se mostra na figura 3.
3 Volte a apertar a porca de fixação (B).
AVISO
Se a unidade for utilizada ainda com a trava de transporte,
podem verificar-se vibrações anormais ou ruído.
RRRQ011~016AAV1+Y1
Unidade de exterior para bomba de calor ar/água
4PW55782-1B
4.5. Instalação de esgoto
Verifique na tabela de combinação, em "Informações gerais" na
página 1, se a instalação de esgoto é permitida. Caso seja permitida
a instalação de esgoto na unidade e o local de instalação exiga
trabalhos técnicos para o efeito, cumpra as directrizes que se
seguem.
■
Os kits de drenagem estão disponíveis como opções.
■
Se a saída de águas residuais da unidade de exterior for
problemática (por exemplo, queda de água num local de
passagem de pessoas), o tubo do dreno deve ser introduzido
num encaixe de esgoto (opcional).
■
Certifique-se de que o esgoto funciona devidamente.
NOTA
4.6. Instalação da unidade
Dado que a pressão prevista é de 4,0 MPa ou 40 bar,
podem ser necessários tubos com paredes mais
espessas. Consulte a secção "5.1. Escolha de material de
tubagem" na página 8.
B
Cuidados com o R410A
■
O refrigerante requer cuidados especiais para manter o sistema
limpo, seco e estanque.
- Limpo e seco
Deve evitar-se a mistura de materiais estranhos (incluindo
óleos minerais e humidade) no sistema.
- Estanque
Leia atentamente o capítulo "6. Cuidados quanto à tubagem
para refrigerante" na página 9 e siga estes procedimentos de
forma correcta.
■
Uma vez que o R410A é um refrigerante de mistura, o refrige-
rante adicional necessário tem de ser carregado no estado
líquido. (Se o refrigerante estiver no estado gasoso, a compo-
sição deste altera-se e o sistema não funciona correctamente.)
■
A unidade interior a ligar deve ser do tipo RKHBRD.
Instalação
■
Para a instalação da unidade interior, consulte o respectivo
manual de instalação.
■
Consulte o livro de dados de engenharia para obter a lista
completa de especificações técnicas e eléctricas.
■
Nunca utilize a unidade sem os termístores do tubo de esgoto
(R2T) ou do tubo de aspiração (R3T), nem sem os sensores de
pressão (S1NPH, S1NPL). Se o fizer, pode queimar o
compressor.
■
Verifique se o número de série e o modelo constantes das
placas (frontais) externas estão correctos, quando montar ou
desmontar as placas, para evitar erros.
■
Ao fechar os painéis de serviço, certifique-se de que o binário
de aperto não excede 4,1 N•m.
Se as saídas de esgoto da
unidade de exterior estiverem
tapadas pela base de
montagem ou pela superfície
do chão, erga a unidade, para
que fique sob ela um espaço
livre superior a 100 mm.
Manual de instalação
7
