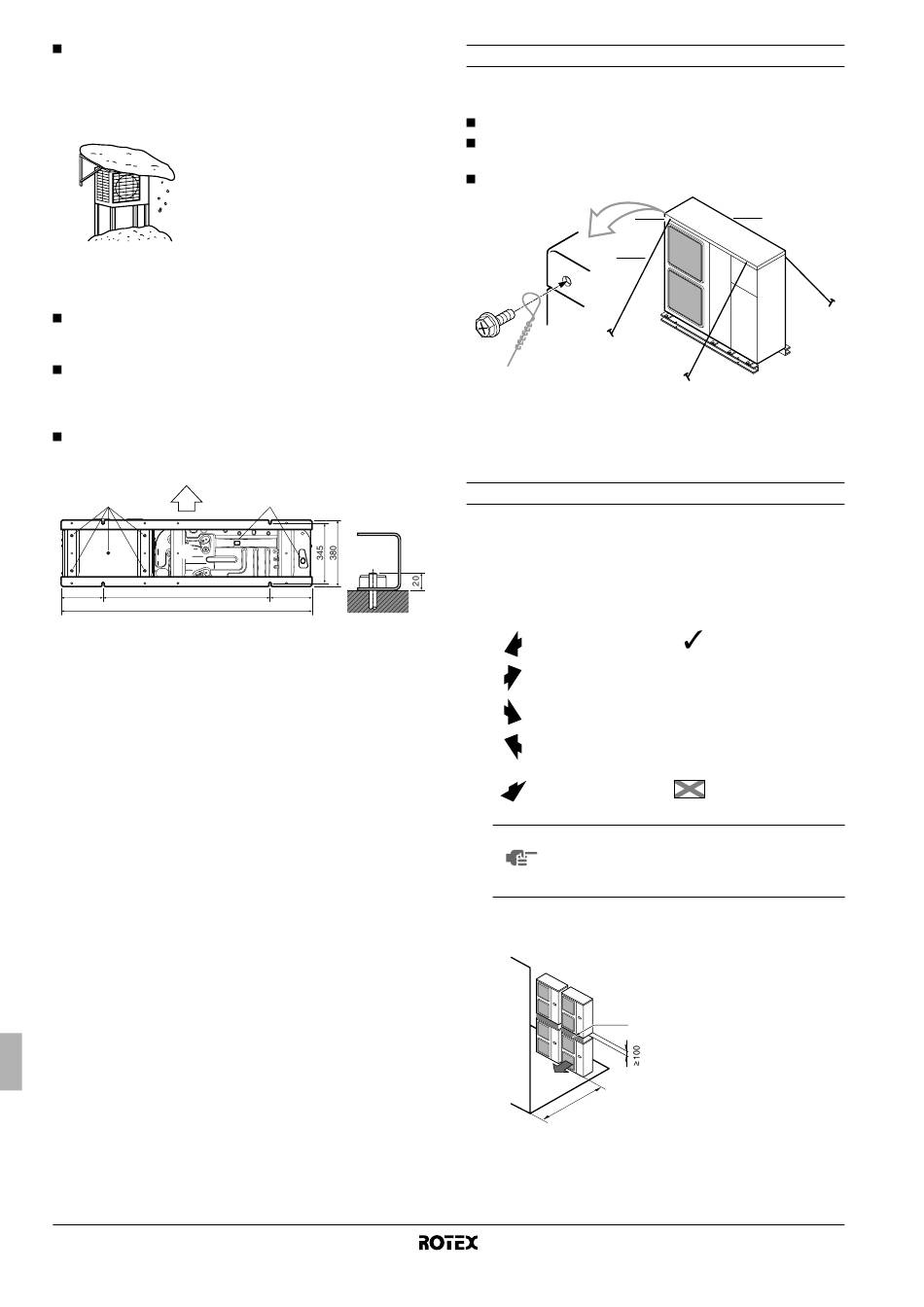

Em locais onde costuma cair bastante neve, é muito importante
escolher um local de instalação onde a neve não afecte o
funcionamento da unidade. Se houver possibilidade de neve
lateral, certifique-se de que a serpentina do permutador de calor
não é afectada pela neve (se necessário, construa uma
cobertura lateral).
1
2
C
UIDADOS A TER DURANTE A INSTALAÇÃO
Verifique a força e nivelamento do piso onde se vai proceder à
instalação, de forma a que depois de instalada, a unidade não
provoque qualquer tipo de vibração ou ruído ao funcionar.
De acordo com o desenho da base constante na figura, fixe
firmemente a unidade, utilizando os parafusos da base.
(Prepare quatro conjuntos de parafusos, porcas e anilhas M12,
à venda no mercado.)
É melhor aparafusar os parafusos da base até que os compri-
mentos destes estejam a uma distância de 20 mm da superfície
da base.
C A
B
240 955
1435
A Lado da descarga
B Vista inferior (mm)
C Orifício de drenagem
Manual de instalação
5
Construa uma cobertura grande.
Construa um pedestal.
Instale a unidade suficientemente
longe do chão, para evitar que
fique enterrada na neve.
C
240
Método de instalação para evitar a queda da unidade
Se for necessário evitar a queda da unidade, instale de acordo com a
figura.
prepare os 4 fios, conforme indicado no desenho;
desaparafuse a placa superior nos 4 locais com a indicação A
ou B;
coloque os parafusos nos orifícios e aperte-os com firmeza.
A A
C
A Localização dos 2 orifícios de fixação na parte frontal da unidade
B Localização dos 2 orifícios de fixação na parte traseira da
unidade
C Cabos: fornecimento local
Espaço para assistência técnica
Os valores numéricos utilizados nas figuras representam as
dimensões em mm.
(Consulte a "Cuidados a ter durante a instalação" na página 5.)
Precaução
(A) Em caso de uma instalação não empilhada (Consulte a figura 1)
Obstáculo do lado da
sucção
Obstáculo do lado da
descarga
Obstáculo do lado
esquerdo
Obstáculo do lado direito
Obstáculo do lado
superior
NOTA A distância mínima B1, na figura 1, indica o
espaço necessário para o correcto funciona-
mento da unidade. O espaço necessário para
efectuar intervenções técnicas é de 300 mm.
(B) No caso de instalação empilhada
1. Caso haja algum obstáculo em frente do lado da saída.
A
≥1000
Unidade para o sistema de bomba de calor ar/água
B
Existe um obstáculo
1 Nestas situações, feche
o fundo da estrutura de
instalação, para que não
haja passagem do ar da
descarga.
2 Nestas situações, só
podem ser instaladas
2 unidades.
Esta situação não é
permitida.
R(D/B)LQ011~016AA6V3+W1
